Máy laser in QR Code
Giải pháp khắc QR Code bền rõ không dùng mực trên bao bì sản phẩm

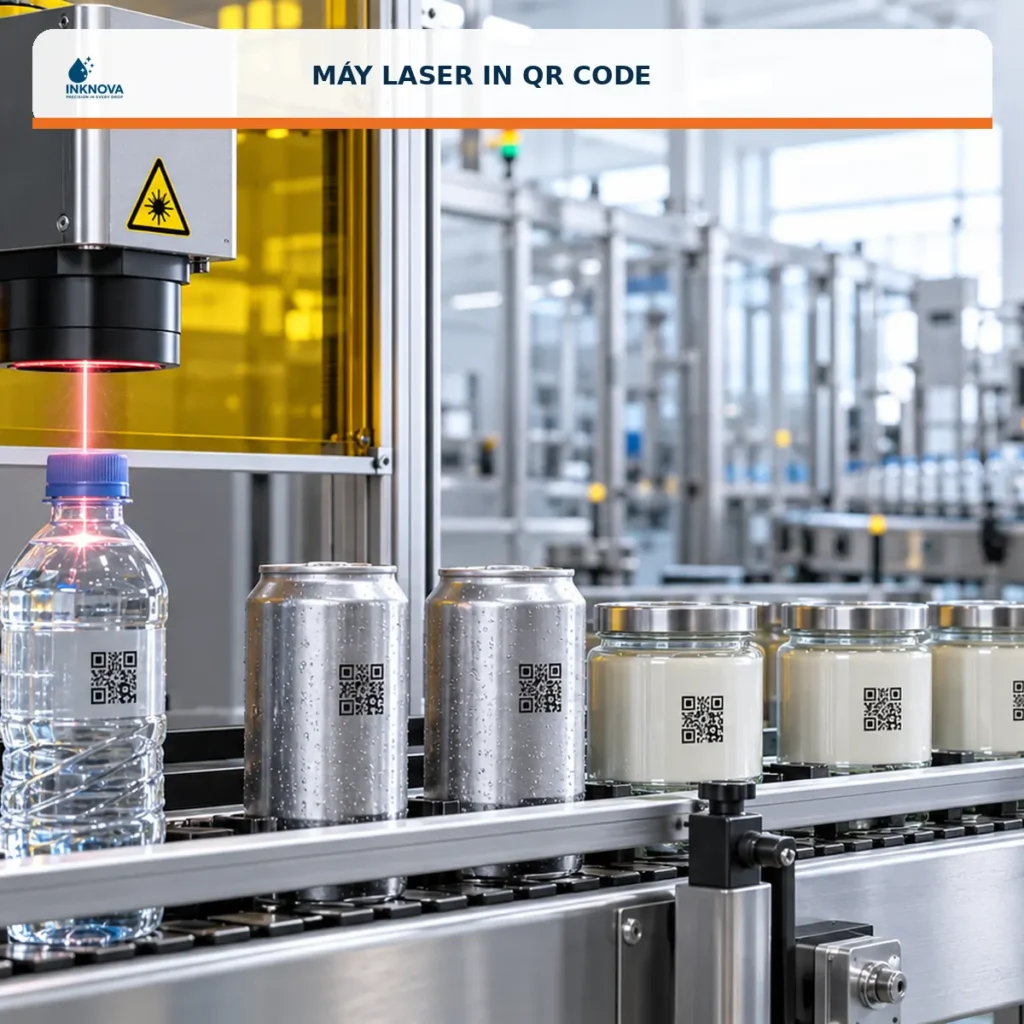

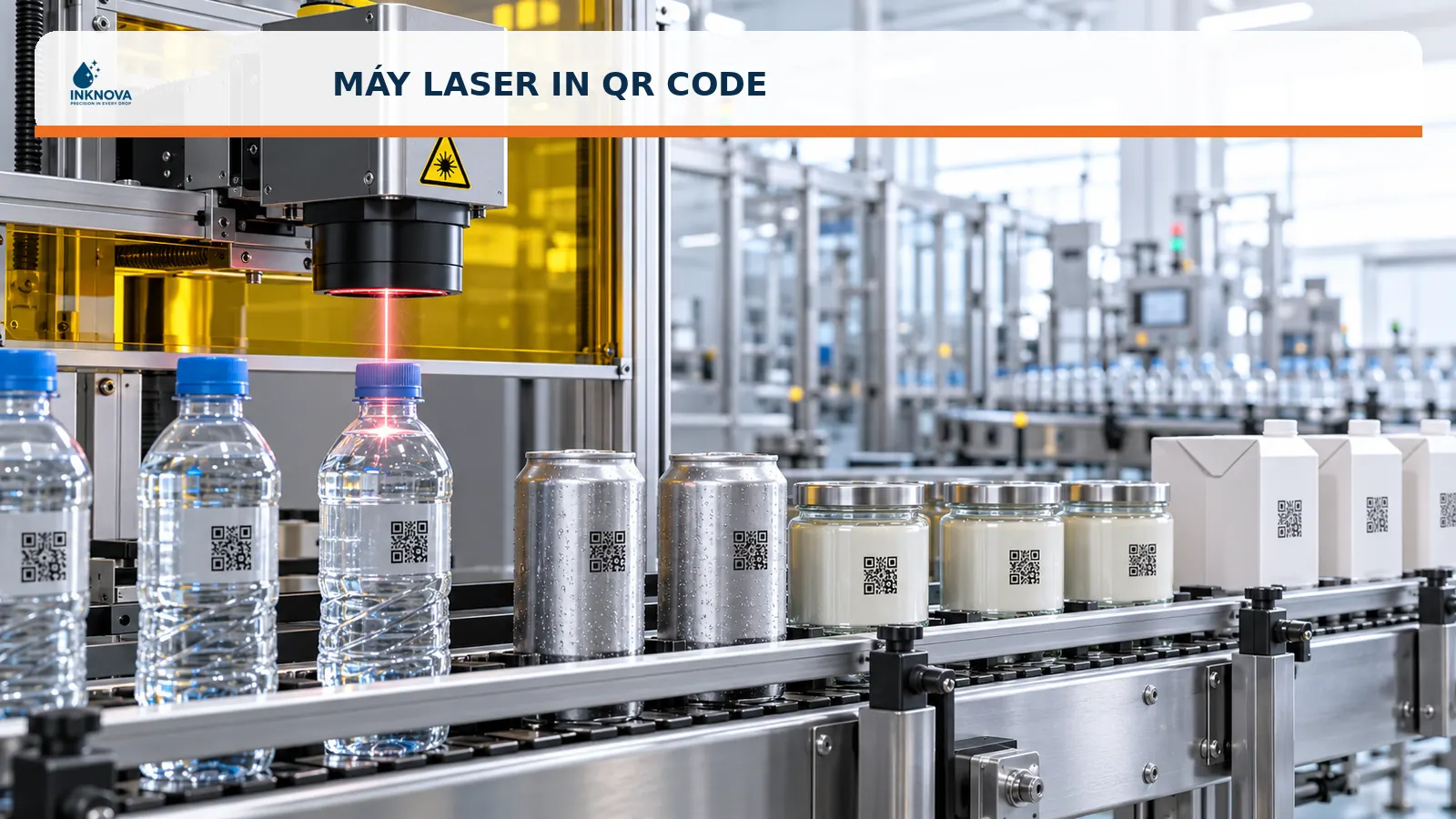

Ảnh 1 Hệ thống laser khắc QR Code trực tiếp trên chai, lon và lọ đang chạy trên băng tải
Máy laser in QR Code là gì
Máy laser in QR Code là hệ thống đánh dấu không tiếp xúc, dùng chùm tia hội tụ tạo thông tin QR Code trực tiếp trên bề mặt bao bì. Tùy vật liệu, tia laser có thể bóc lớp phủ, đổi màu, tạo bọt, carbon hóa hoặc lấy đi một lớp rất mỏng để hình thành ký tự có độ tương phản.
Khác với máy in phun TIJ hoặc CIJ, máy laser không phun mực lên sản phẩm. Vì vậy doanh nghiệp không phải thay cartridge, bổ sung mực hay dung môi cho quá trình tạo mã. Tuy nhiên, hệ thống vẫn cần điện, thiết bị bảo vệ, hút khói phù hợp và bảo trì quang học theo điều kiện sử dụng.
Ngoài QR Code máy còn khắc được gì
- QR Code, hạn sử dụng, giờ sản xuất và ca sản xuất.
- Số lô, số serial, mã sản phẩm và dữ liệu biến đổi.
- Barcode 1D, mã QR, Data Matrix và mã truy xuất.
- Logo, biểu tượng, ký tự nhỏ và đồ họa đơn sắc.
- Mã chống sửa hoặc chống tẩy xóa trên bao bì phù hợp.
Những yếu tố giúp QR Code laser dễ quét

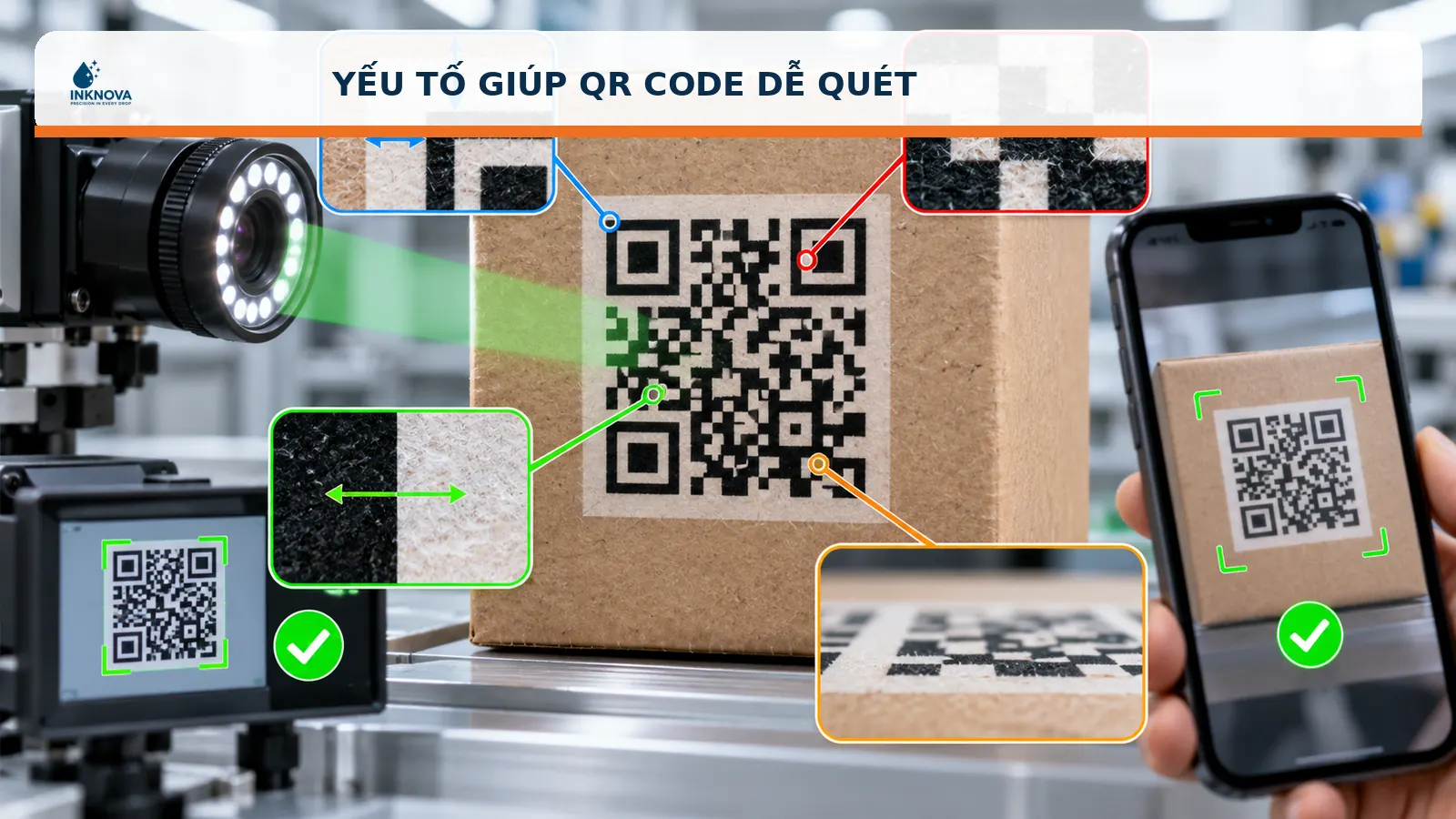

Ảnh 2 Độ tương phản, kích thước ô mã, vùng trống và mặt phẳng lấy nét quyết định khả năng quét QR Code
| Yếu tố | Yêu cầu thực tế |
| Kích thước ô mã | Mỗi module phải đủ lớn so với độ phân giải laser, camera và khoảng cách quét. |
| Độ tương phản | Ô sáng và tối phải tách biệt rõ trên đúng vật liệu và màu nền. |
| Vùng trống | Giữ khoảng trống xung quanh mã, không để chữ hoặc họa tiết chạm sát QR. |
| Độ phẳng | Hạn chế đặt mã qua vùng cong mạnh, nếp gấp, gân chai hoặc mép hàn. |
| Mức sửa lỗi | Chọn mức phù hợp với dung lượng dữ liệu, kích thước mã và rủi ro hư hại. |
| Tiêu cự | Giữ sản phẩm trong vùng lấy nét để các ô mã không bị nở, mờ hoặc lệch. |
| Xác minh | Quét bằng camera hoặc điện thoại thực tế tại tốc độ dây chuyền cao nhất. |
QR Code có thể chứa URL cố định hoặc dữ liệu biến đổi nhận từ PLC, cơ sở dữ liệu hay MES. Cảm biến xác nhận sản phẩm, encoder đồng bộ theo tốc độ băng tải, laser tạo mã và camera kiểm tra nội dung, vị trí, độ tương phản cùng khả năng giải mã. Cần thử bằng đúng thiết bị quét mà khách hàng hoặc dây chuyền sẽ sử dụng.
Các cơ chế tạo dấu phổ biến
| Cơ chế | Mô tả | Ví dụ |
| Bóc lớp phủ | Loại bỏ lớp sơn hoặc lớp mực để lộ nền tương phản. | Nắp sơn, nhãn phủ, carton in màu. |
| Đổi màu | Phản ứng quang nhiệt hoặc quang hóa làm thay đổi màu. | Một số nhựa và vật liệu có phụ gia. |
| Khắc bề mặt | Lấy đi một lớp vật liệu rất mỏng. | Kim loại, nhựa kỹ thuật. |
| Tạo bọt | Tạo bọt khí vi mô cho dấu sáng trên nền tối. | Nhựa tối màu phù hợp. |
| Carbon hóa | Làm sẫm vật liệu hữu cơ. | Giấy, carton, gỗ. |
Chọn CO2 fiber hay UV để khắc QR Code
| Công nghệ | Vật liệu thường phù hợp | Đặc điểm cần lưu ý |
| Laser CO₂ | Giấy, carton, gỗ, thủy tinh, một số nhựa và màng. | Hiệu quả với vật liệu hấp thụ bước sóng CO₂; cần test PET và màng mỏng. |
| Laser fiber | Kim loại, nhôm, thép, linh kiện và một số nhựa kỹ thuật. | Tạo dấu nhanh, sắc trên kim loại; không phải lựa chọn mặc định cho mọi nhựa. |
| Laser UV | Nhựa, màng, mỹ phẩm, dược phẩm và vật liệu nhạy nhiệt. | Vùng ảnh hưởng nhiệt nhỏ, phù hợp mã tinh và vật liệu dễ biến dạng. |
| Laser xanh | Một số nhựa và vật liệu phản xạ hoặc nhạy nhiệt. | Ứng dụng chuyên biệt; cần đánh giá theo mẫu. |
Tên công nghệ không đủ để chốt máy. Cùng là PET, HDPE hay màng film nhưng màu, phụ gia, lớp phủ và độ dày khác nhau có thể tạo kết quả khác nhau. Test mẫu thật là bước bắt buộc trước khi xác nhận cấu hình.
Ứng dụng QR Code laser trên từng vật liệu

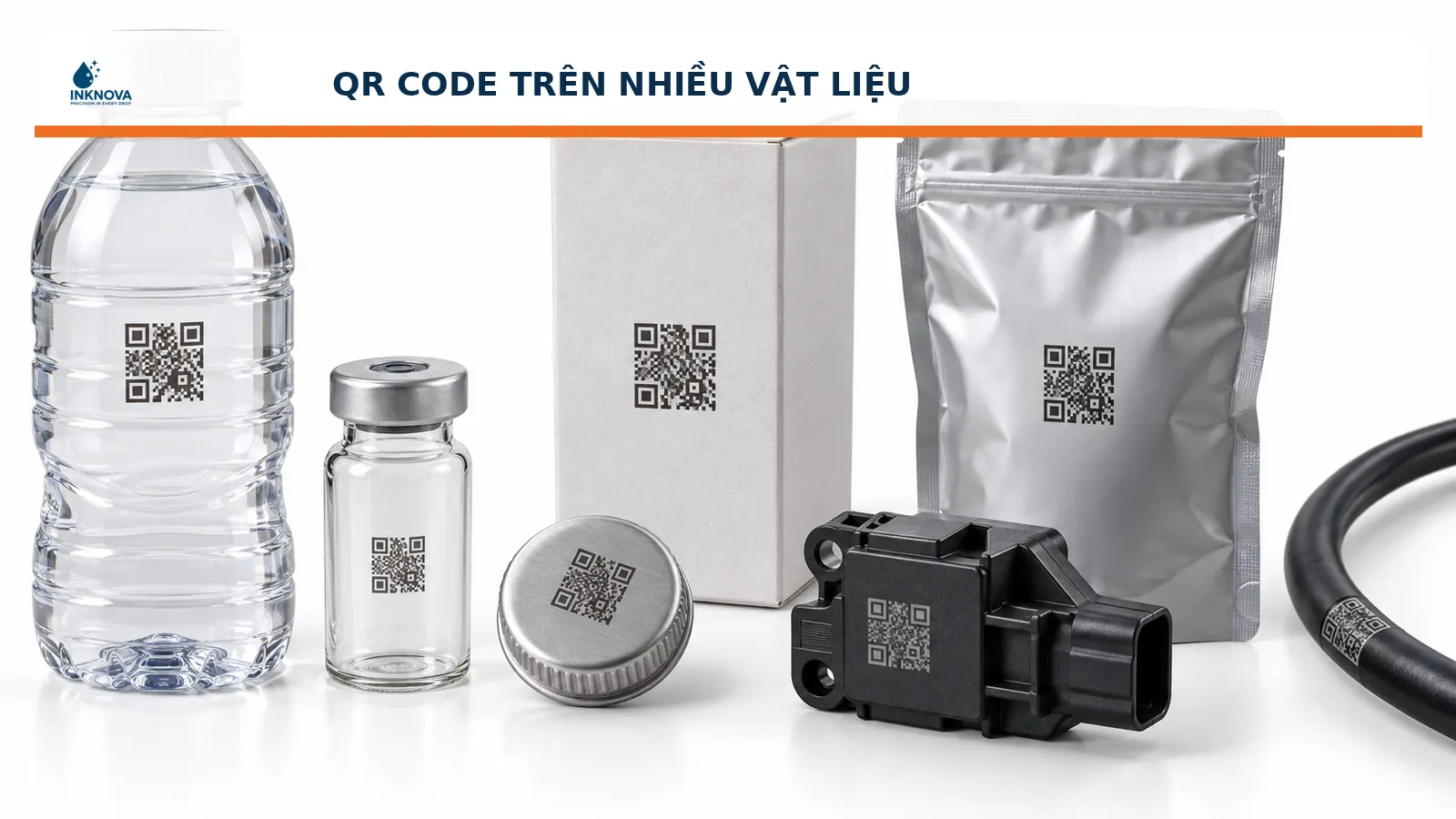

Ảnh 3 QR Code được khắc trực tiếp trên chai, lọ, nắp kim loại, hộp, túi, linh kiện và dây cáp
| Sản phẩm/vật liệu | Khả năng ứng dụng | Khuyến nghị |
| Hộp giấy, carton | Khắc date, lô, mã 2D hoặc bóc lớp in phủ. | Kiểm tra cháy cạnh, tương phản và khói. |
| Chai PET, HDPE, PP | Có thể đổi màu hoặc khắc tùy nhựa và phụ gia. | Test biến dạng, độ bền và mức tương phản. |
| Chai lọ thủy tinh | Tạo dấu mờ hoặc khắc bề mặt. | Kiểm soát năng lượng để hạn chế vi nứt. |
| Lon, nắp kim loại | Fiber thường phù hợp; có thể bóc sơn phủ. | Đánh giá lớp phủ và chống ăn mòn. |
| Màng bao bì | Có thể bóc lớp mực hoặc đổi màu. | Tránh thủng màng và ảnh hưởng lớp cản. |
| Linh kiện điện tử | Mã nhỏ, serial, QR hoặc Data Matrix. | Ưu tiên độ chính xác, camera và truy xuất. |
Các lỗi QR Code laser thường gặp

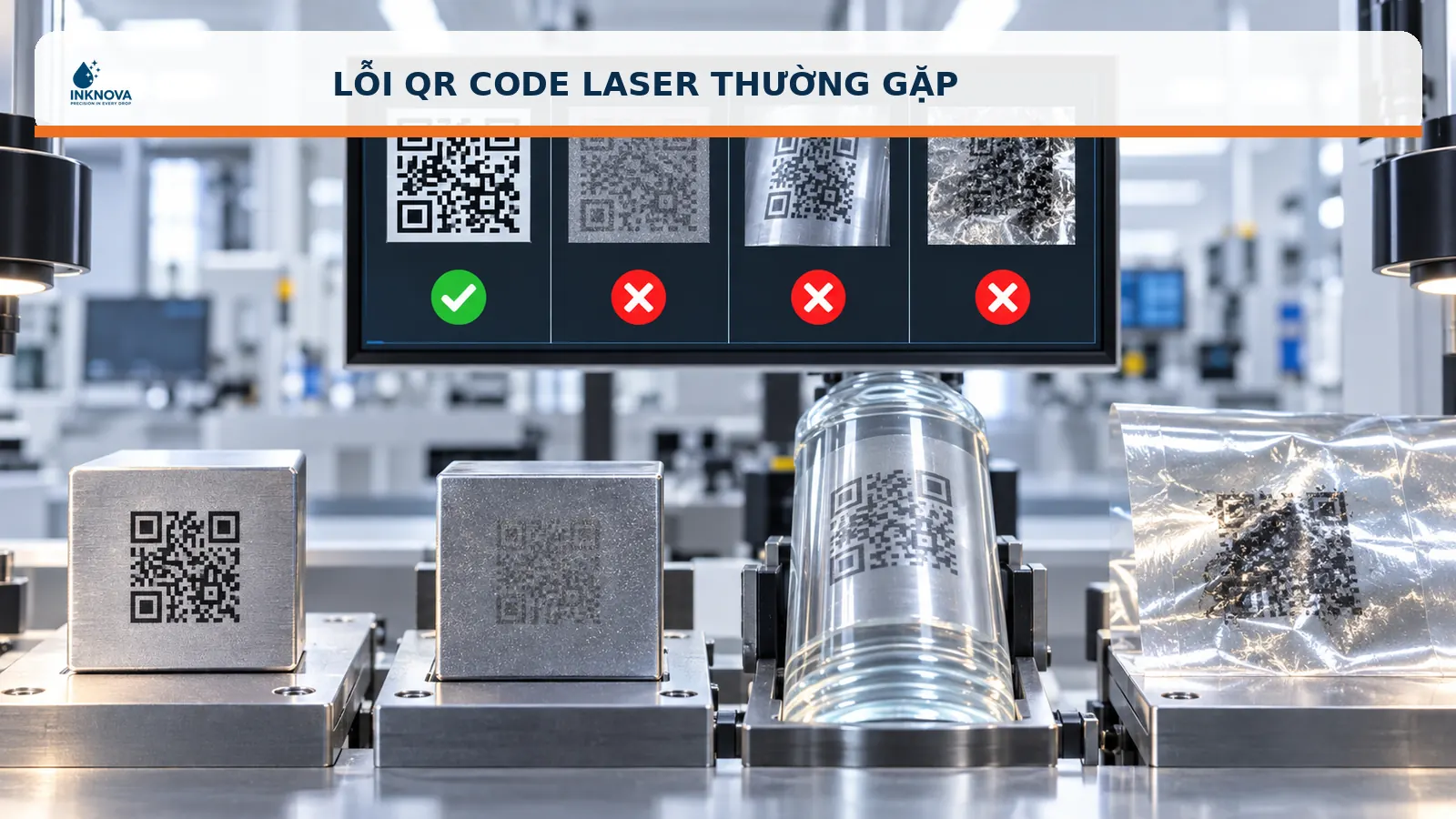

Ảnh 4 Mã QR đạt yêu cầu và các lỗi tương phản thấp, biến dạng do bề mặt cong hoặc hư hại do nhiệt
- Ô mã quá nhỏ hoặc bị dính vào nhau khiến camera không phân biệt được module.
- Độ tương phản thấp do chọn sai bước sóng, công suất hoặc màu vật liệu.
- Mã bị kéo méo khi khắc trên chai cong, vùng gân hoặc sản phẩm rung.
- Nhiệt làm cháy, thủng màng hoặc biến dạng bề mặt quanh QR Code.
- Thiếu vùng trống vì chữ, đường viền hoặc họa tiết đặt quá sát mã.
- Mã quét được khi đứng yên nhưng tỷ lệ đọc giảm ở tốc độ sản xuất thật.
Ưu điểm của máy laser in QR Code
- Không dùng mực hoặc dung môi để tạo mã; giảm công việc thay và lưu kho vật tư in.
- Dấu bền, khó nhòe hoặc bị lau mất khi chọn đúng vật liệu và thông số.
- Chất lượng ký tự cao, hỗ trợ nội dung biến đổi, logo, barcode và mã 2D.
- Có thể làm việc ở tốc độ cao khi trường khắc và bản tin được thiết kế phù hợp.
- Giảm nguy cơ dây chuyền dừng vì hết mực; phù hợp tự động hóa và truy xuất.
Nhược điểm và giới hạn cần biết
- Chi phí đầu tư ban đầu thường cao hơn các cấu hình in phun cơ bản.
- Không phải vật liệu nào cũng cho dấu tương phản; một số nhựa cần phụ gia laser.
- Quá nhiều năng lượng có thể làm cháy, thủng, biến dạng hoặc tạo vi nứt.
- Khói và bụi phát sinh cần được đánh giá và hút lọc đúng cách.
- Hệ thống phải có che chắn, liên động an toàn và quy trình kiểm soát laser.
- Thay đổi vị trí, kích thước sản phẩm hoặc trường khắc có thể cần chỉnh cơ khí và tiêu cự.
So sánh máy laser với TIJ và CIJ
| Tiêu chí | Laser | TIJ | CIJ |
| Cách tạo mã | Thay đổi bề mặt bằng năng lượng. | Phun giọt mực theo yêu cầu. | Phun dòng mực liên tục. |
| Vật tư tạo mã | Không dùng mực. | Cartridge hoặc hệ mực. | Mực và makeup. |
| Độ bền | Thường rất cao nếu vật liệu phù hợp. | Phụ thuộc mực và bề mặt. | Phụ thuộc mực và bề mặt. |
| Vật liệu | Phải hợp bước sóng. | Phải hợp công thức mực. | Dải mực đa dạng. |
| Bề mặt cong | Cần kiểm soát trường khắc và tiêu cự. | Khoảng cách phun khá nhạy. | Linh hoạt hơn trong nhiều ứng dụng. |
| An toàn/hút khói | Yêu cầu cao. | Quản lý mực và hóa chất. | Quản lý mực, dung môi và thông gió. |
| Chi phí đầu tư | Thường cao. | Thường thấp đến trung bình. | Trung bình đến cao. |
Cách chọn máy laser in QR Code phù hợp
| Tiêu chí | Câu hỏi cần trả lời |
| Vật liệu | Tên vật liệu, màu, phụ gia, lớp phủ và độ dày là gì? |
| Nội dung | Bao nhiêu dòng, chiều cao, barcode/QR, logo hay serial? |
| Tốc độ | Sản phẩm/phút, tốc độ băng tải và khoảng cách sản phẩm? |
| Vùng khắc | Kích thước trường khắc và thay đổi chiều cao sản phẩm? |
| Chất lượng | Mức tương phản, độ sâu và khả năng camera đọc? |
| Môi trường | Bụi, ẩm, rửa nước, rung, nhiệt độ và không gian lắp? |
| An toàn | Có thể làm buồng che, interlock và hút khói không? |
| Tích hợp | Cảm biến, encoder, PLC, MES/ERP và camera kiểm tra? |
Quy trình gửi mẫu test khắc QR Code tại Inknova

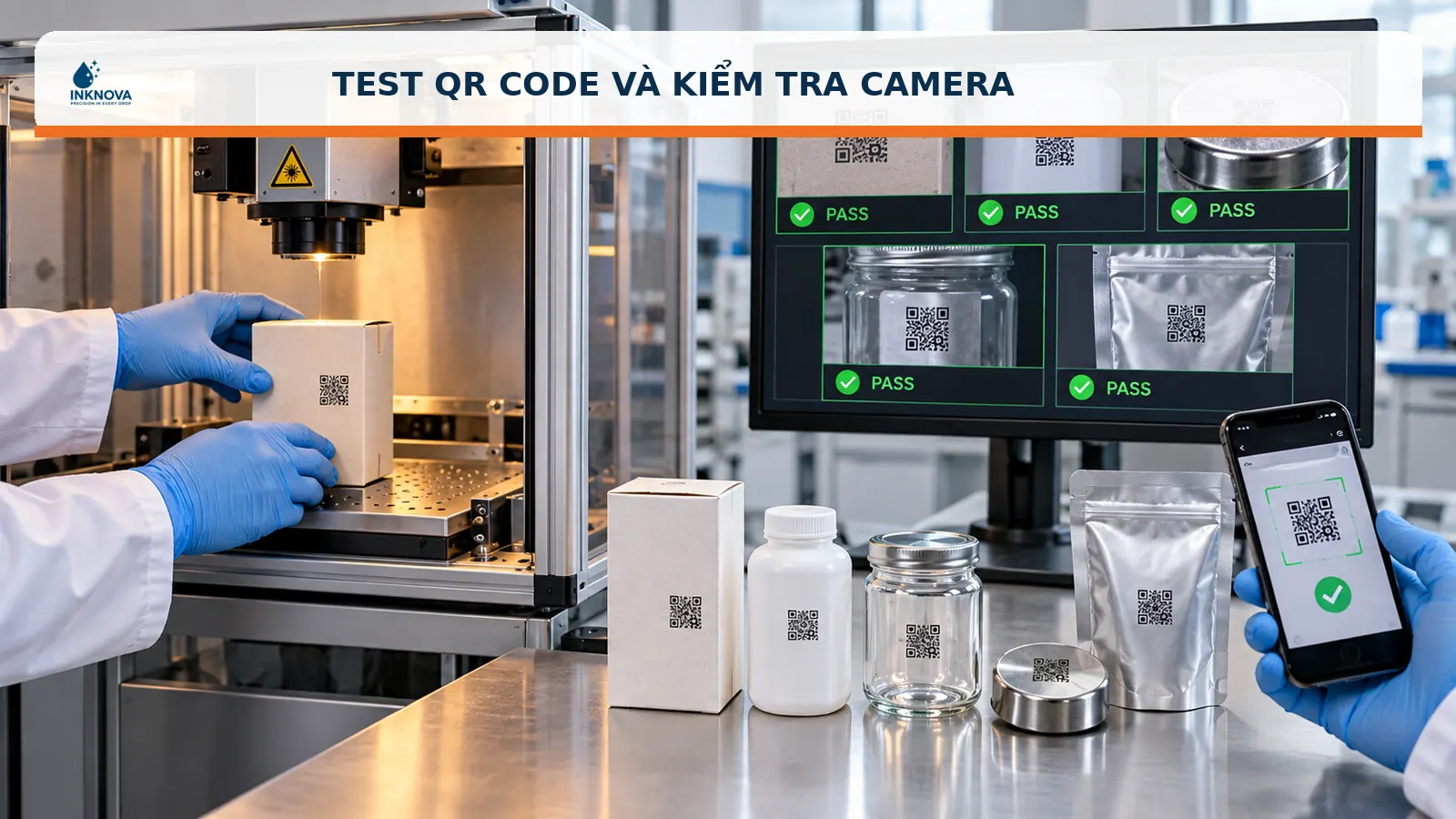

Ảnh 5 Test mẫu và kiểm tra vị trí, độ tương phản, độ bền của QR Code trước khi lắp máy
- Gửi mẫu thật cùng thông tin vật liệu, màu, lớp phủ và điều kiện sử dụng.
- Cung cấp dữ liệu QR thực tế, URL đích, dung lượng và yêu cầu QR tĩnh hay biến đổi.
- Xác nhận kích thước mã, vị trí, khoảng cách quét và tốc độ dây chuyền.
- Test nguồn laser, công suất, tốc độ quét, tiêu cự và mức tương phản.
- Kiểm tra bằng camera công nghiệp và điện thoại tại điều kiện sử dụng thật.
- Lưu mẫu chuẩn, thông số test, tỷ lệ đọc và đề xuất cấu hình an toàn để báo giá.
Những sai lầm thường gặp khi mua máy laser
- Chọn công suất càng lớn càng tốt mà không xét vật liệu và thời gian tương tác.
- Chọn theo tên vật liệu chung nhưng không test đúng màu, phụ gia và lớp phủ.
- Bỏ qua hệ hút khói, buồng che và liên động an toàn trong ngân sách.
- So sánh tốc độ máy khi trường khắc, nội dung và độ phân giải khác nhau.
- Không tính khoảng tiêu cự, độ cong và dao động chiều cao của sản phẩm.
- Chỉ đánh giá bằng mắt mà không kiểm tra barcode hoặc mã 2D bằng camera thật.
Câu hỏi thường gặp
Khắc QR Code bằng laser có cần mực không?
Không. Laser làm thay đổi bề mặt vật liệu để tạo QR Code, nhưng hệ thống vẫn cần điện, hút khói, bảo vệ an toàn và bảo trì quang học.
QR Code khắc laser có bị xóa không?
Dấu thường khó lau hoặc tẩy hơn mực vì nằm trên hoặc trong lớp bề mặt. Độ bền cụ thể phụ thuộc cơ chế tạo dấu và vật liệu.
Có thể khắc QR Code laser trên chai nhựa không?
Có thể, nhưng phải chọn đúng bước sóng và test đúng loại nhựa, màu, phụ gia và độ dày để tránh dấu mờ hoặc biến dạng.
Nên chọn CO2 fiber hay UV để khắc QR Code?
CO₂ thường phù hợp vật liệu hữu cơ và nhiều bao bì; fiber mạnh trên kim loại; UV phù hợp vật liệu nhạy nhiệt và mã tinh. Cần kết luận bằng test mẫu.
Có thể khắc cùng lúc QR Code HSD và số lô không?
Có. Bộ điều khiển có thể tạo nhiều dòng dữ liệu biến đổi; tốc độ thực tế phụ thuộc chiều cao, mật độ và vùng khắc.
Cần gửi gì để Inknova test mẫu?
Gửi sản phẩm thật, nội dung QR Code HSD, tốc độ dây chuyền, vị trí khắc, ảnh khu vực lắp và yêu cầu độ bền hoặc truy xuất.
Kết luận
Máy laser in QR Code giúp tạo QR Code bền, sạch và khó tẩy xóa mà không dùng mực. Chất lượng dấu phụ thuộc bước sóng, vật liệu, vị trí, tiêu cự và tốc độ dây chuyền. Doanh nghiệp nên gửi đúng mẫu thật để test CO₂, fiber hoặc UV trước khi chốt cấu hình.
|
