Máy in date băng tải là gì?
Máy in date băng tải là hệ thống in ngày sản xuất, hạn sử dụng, mã lô hoặc thông tin khác khi sản phẩm được băng tải đưa qua vị trí in. Đầu in thường được cố định trên giá đỡ; cảm biến hoặc tín hiệu từ dây chuyền kích hoạt bản in theo từng sản phẩm. Cách tổ chức này phù hợp với công đoạn đóng gói cần vị trí in lặp lại và giảm thao tác cầm máy in từng món.
Để chọn đúng, cần xem cả máy in lẫn cách vận chuyển bao bì qua đầu in. Cùng một thiết bị có thể cho kết quả khác nhau nếu chai bị xoay, túi bị nhăn hoặc thùng hàng chạy không ổn định. Bài viết giúp bạn hiểu cấu tạo, phân biệt các công nghệ và chuẩn bị yêu cầu trước khi tham khảo máy in phun băng tải INKNOVA.

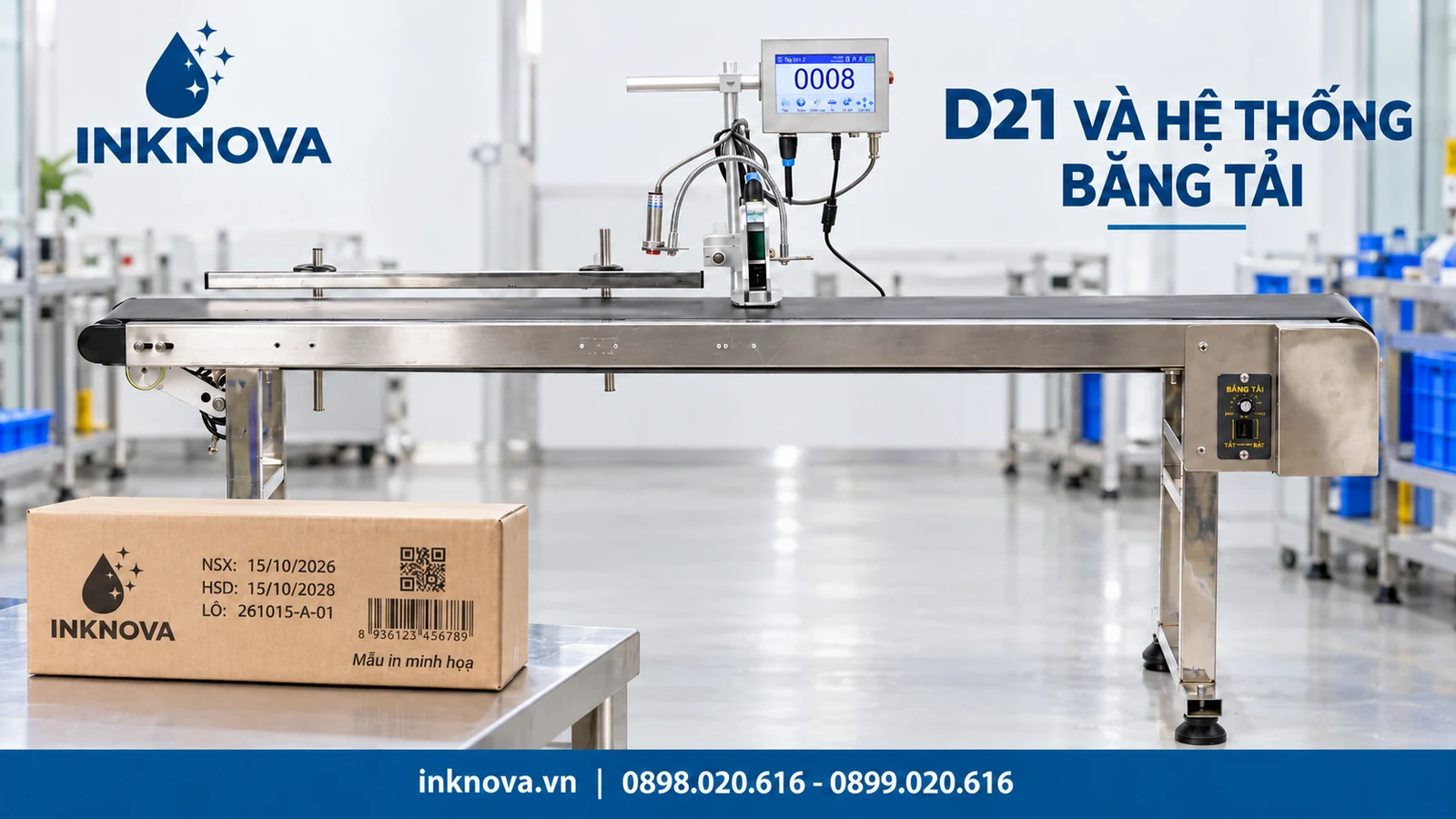

Ảnh 1. D21 với đầu in cố định và băng tải; màn hình hiển thị bộ đếm minh họa
Hiểu đúng về máy in date băng tải
Tên gọi “băng tải” mô tả cách đưa sản phẩm đến vị trí đánh dấu, không phải tên của một công nghệ in riêng. Một trạm có thể dùng in phun nhiệt TIJ, in phun liên tục CIJ hoặc công nghệ đánh dấu khác. Máy khắc laser cũng có thể tích hợp trên dây chuyền nhưng tạo dấu bằng năng lượng laser, không sử dụng hộp mực TIJ.
Với các bộ máy được chào bán kèm băng tải, cần hỏi rõ phạm vi bàn giao: bộ điều khiển, đầu in, giá đỡ, cảm biến, băng tải, mực và phụ kiện nào đã có trong cấu hình. Không nên mặc định rằng một báo giá “máy in tự động” đã bao gồm cả hệ thống vận chuyển sản phẩm.
| Phương án | Cách đưa sản phẩm qua vùng in | Điểm cần cân nhắc |
| Máy cầm tay | Người vận hành đưa máy tới bao bì | Linh hoạt vị trí; chất lượng phụ thuộc cách giữ và di chuyển |
| Trạm in trên băng tải riêng | Băng tải đưa sản phẩm qua đầu in cố định | Cần bố trí cấp hàng, dẫn hướng và thu hàng |
| Tích hợp vào dây chuyền có sẵn | Dùng chuyển động và tín hiệu của dây chuyền | Cần khảo sát vị trí lắp, tín hiệu và phối hợp điều khiển |
Nếu cần tìm hiểu phạm vi tự động hóa rộng hơn, hãy đọc thêm máy in date tự động là gì. Bài này tập trung vào trạm in có băng tải và việc giữ bao bì ổn định khi đi qua vùng in.
Một hệ thống in date băng tải gồm những bộ phận nào
Một trạm in cần phối hợp ba nhóm công việc: vận chuyển và định vị sản phẩm, tạo bản in, kiểm soát thời điểm cùng dữ liệu in. Số lượng linh kiện và cách kết nối phụ thuộc cấu hình thực tế; không phải máy nào cũng có đầy đủ các tùy chọn điều khiển nâng cao.

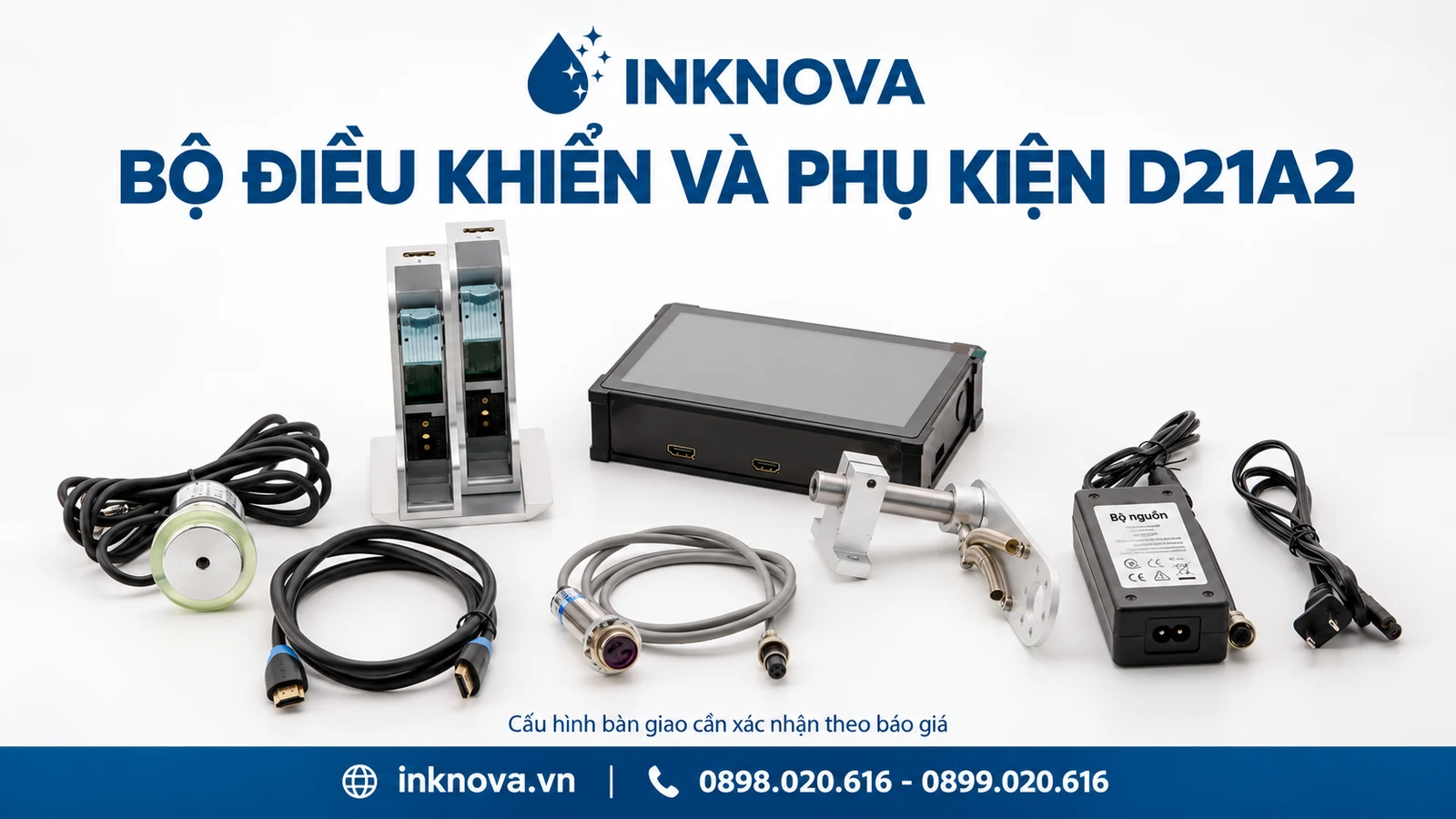

Ảnh 2. Bộ linh kiện D21A2; phạm vi bàn giao cần xác nhận theo báo giá
| Bộ phận | Vai trò | Điểm cần kiểm tra |
| Băng tải và dẫn hướng | Đưa bao bì qua vùng in theo tư thế ổn định | Bề rộng, tải trọng, chiều cao, độ rung và khả năng giữ sản phẩm |
| Bộ điều khiển và đầu in | Lưu mẫu, xử lý dữ liệu và tạo dấu | Nội dung, khổ in, loại đầu in và mực phù hợp |
| Cảm biến sản phẩm | Phát hiện sản phẩm hoặc vị trí cần in | Khả năng nhận bao bì trong, bóng, tối màu; hướng lắp và chống kích lặp |
| Bộ mã hóa chuyển động nếu dùng | Cung cấp thông tin chuyển động để đồng bộ bản in | Cấu hình máy có hỗ trợ không; điểm lấy chuyển động và độ trượt |
| Giá đỡ và phụ kiện | Giữ đúng khoảng cách, góc và vị trí đầu in | Độ cứng, khả năng chỉnh và không cản đường sản phẩm |
Bộ mã hóa chuyển động thường được gọi là encoder. Cảm biến báo “khi nào có sản phẩm”, còn encoder hỗ trợ xác định chuyển động để bố trí các điểm in theo chiều chạy. Hai chức năng này khác nhau. Với máy lấy tốc độ cố định theo cài đặt, cần đặc biệt kiểm tra bản in khi dây chuyền tăng hoặc giảm tốc.
Nguyên lý hoạt động khi sản phẩm chạy qua đầu in
Trước khi chạy hàng, người vận hành chọn mẫu và xác nhận dữ liệu. Khi bao bì đến vị trí nhận biết, cảm biến gửi tín hiệu về bộ điều khiển. Máy thực hiện độ trễ hoặc khoảng dịch đã cài rồi tạo bản in trong lúc sản phẩm tiếp tục di chuyển. Thiết lập phải phù hợp chiều chạy, vị trí cảm biến, khoảng cách tới đầu in và chế độ đồng bộ của máy.
Ở cấu hình TIJ, nhiệt tạo bọt trong buồng mực để đẩy các giọt mực qua vòi phun lên bao bì. Ở CIJ, hệ thống tạo dòng giọt mực liên tục và điều khiển các giọt cần in tới bề mặt. Đầu in không cần chạm sản phẩm; tuy nhiên mỗi cấu hình có yêu cầu riêng về khoảng cách và độ ổn định của vùng in.
Chữ bị kéo dài khi thay tốc độ có thể liên quan tới đồng bộ chuyển động, không nhất thiết do độ phân giải thấp. In đúng nội dung nhưng lệch vị trí có thể liên quan tới cảm biến, độ trễ hoặc bao bì trượt. Vì vậy, nên kiểm tra cơ khí và tín hiệu trước khi thay đổi hàng loạt thông số trong phần mềm.
Nên chọn TIJ hay CIJ cho trạm in băng tải
Lựa chọn công nghệ cần bắt đầu từ bao bì và bản tin thật. Không có một loại máy phù hợp mọi vật liệu, mọi chiều cao chữ và mọi điều kiện sản xuất. Bảng dưới đây là hướng đánh giá ban đầu; kết quả test trên sản phẩm mới quyết định cấu hình sử dụng.
| Công nghệ | Nhu cầu nên đánh giá | Yêu cầu cần xác nhận |
| CỦA ANH ẤY | Văn bản, logo hoặc mã máy đọc trên vùng bao bì giữ được ổn định | Mực, khoảng cách đầu in, khổ in và khả năng đọc mã ở tốc độ thực |
| CIJ | Ngày tháng và ký tự nhỏ trên sản phẩm chạy qua dây chuyền | Loại mực, độ bám, hình dạng bao bì, vận hành và bảo dưỡng hệ mực |
| Laser | Ứng dụng cần dấu khắc hoặc biến đổi bề mặt phù hợp | Phản ứng vật liệu, thời gian tạo dấu, che chắn và xử lý khói theo cấu hình |

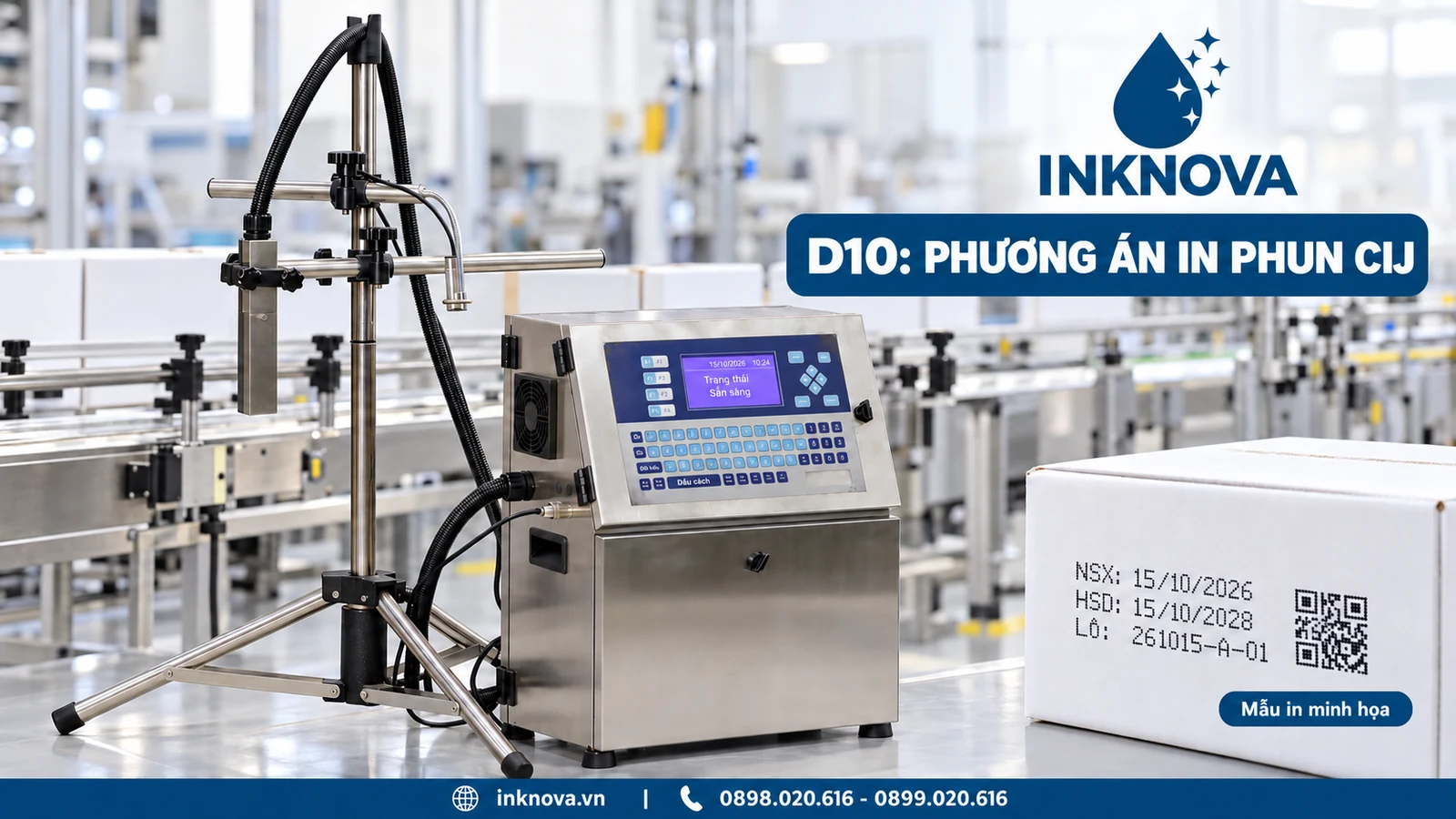

Ảnh 3. D10 là phương án CIJ; mẫu ngày tháng trên hộp dùng để minh họa
D10 là một ví dụ máy in phun công nghiệp CIJ để khảo sát cho công đoạn in date trên dây chuyền. Có thể xem máy in phun công nghiệp D10 và gửi mẫu bao bì để kiểm tra phương án. Mực và vật tư của D10 cần được chọn theo hệ CIJ, tách biệt với hộp mực của hệ TIJ. Với nhu cầu TIJ chuyên sâu, xem bài máy in TIJ trên băng tải.
Ứng dụng theo vật liệu và dạng bao bì
Máy in date băng tải có thể được khảo sát cho thực phẩm, đồ uống, mỹ phẩm, hàng tiêu dùng, hóa chất và lĩnh vực y dược. Tên ngành chỉ là điểm khởi đầu: lớp phủ bao bì, độ ẩm, hình dạng và yêu cầu quản lý dữ liệu mới quyết định bài test cần làm. Khả năng in được không đồng nghĩa với đáp ứng mọi yêu cầu của từng ngành.
| Bao bì | Ứng dụng điển hình | Điều kiện ảnh hưởng kết quả |
| Hộp giấy và thùng carton | NSX, HSD, mã lô, logo và mã vận chuyển | Bụi giấy, độ hút mực, lớp cán và độ phẳng |
| Chai nhựa hoặc chai thủy tinh | Ngày tháng và mã lô trên thân, vai hoặc vị trí được chọn | Chai xoay, bề mặt cong, nước ngưng tụ và độ bám mực |
| Túi và màng nhựa | In lên vùng phẳng được dẫn hướng | Nếp nhăn, độ căng và nguy cơ chạm đầu in |
| Can, hộp kim loại và bao bì phủ bóng | Thông tin nhận diện lô và ngày tháng | Lớp phủ, độ sạch, thời gian khô và điều kiện cọ xát |
Với chai tròn, cần tránh để chai tự xoay tại vùng in. Với túi mềm, cần giữ phẳng vùng đặt bản tin. Với thùng carton, cần hạn chế dao động ngang. Một băng tải chạy được sản phẩm chưa chắc đã giữ được bề mặt đủ ổn định để in QR hoặc chữ nhỏ.
Chọn khổ đầu in và mực cho hệ TIJ
Hai khổ hộp mực TIJ thường gặp trong các cấu hình INKNOVA là 12,7 mm và 25,4 mm. Đây là khổ danh nghĩa của vùng đầu in, không phải chiều dài tối đa của một dòng chữ. Khi thêm NSX, HSD, mã lô, logo và mã QR, phải tính chiều cao tổng của bản tin ở kích thước có thể đọc được.

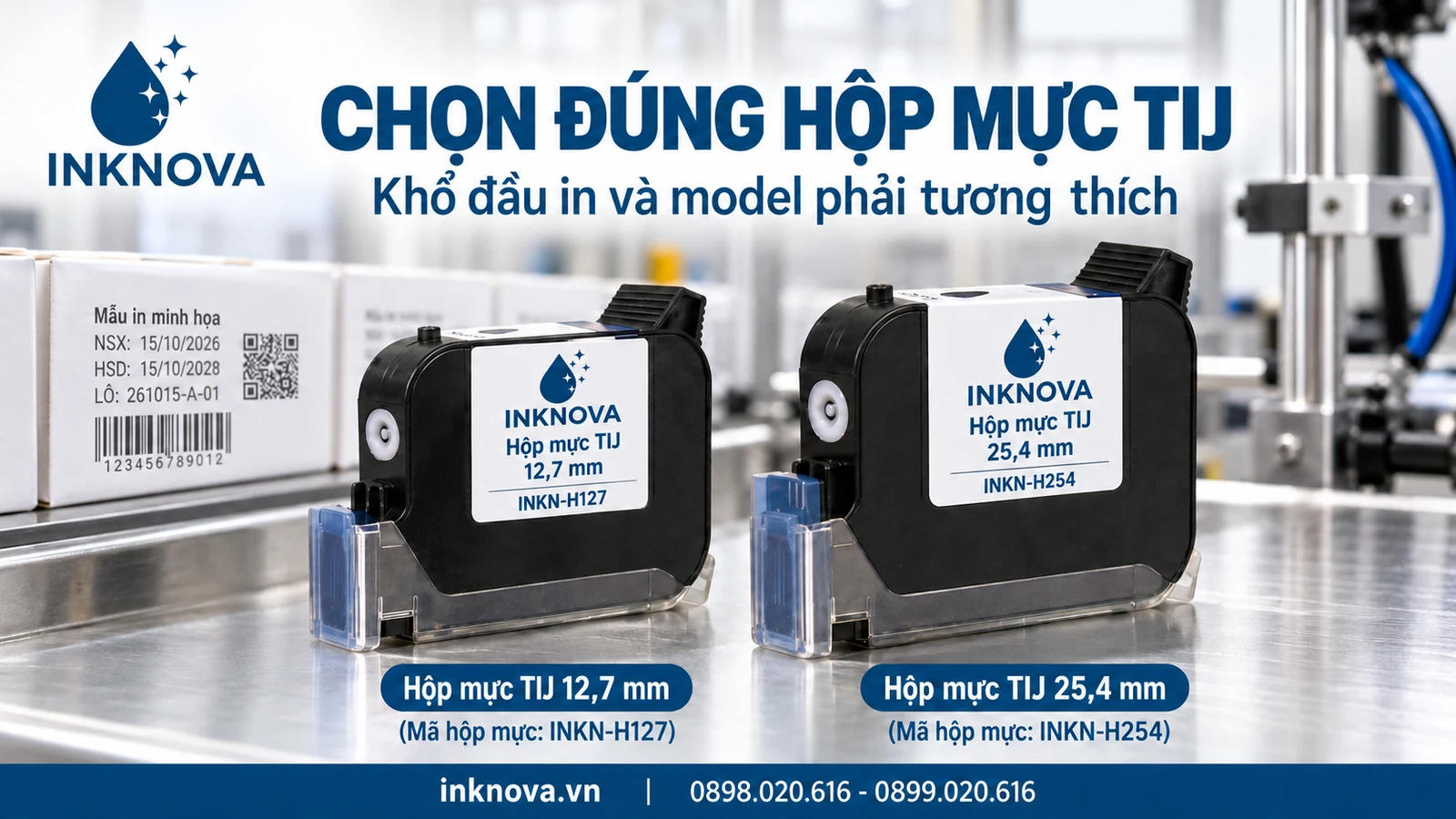

Ảnh 4. Hai khổ hộp mực TIJ; phải xác nhận tương thích theo model và phiên bản đầu in
Hộp mực 12,7 mm và 25,4 mm có thể khác kết cấu, vùng vòi phun và cơ cấu giữ. Không thay lẫn chỉ vì cùng mang tên TIJ. Trước khi mua vật tư, cần đối chiếu model, phiên bản đầu in và loại mực được hỗ trợ. Có thể tham khảo mực cho máy in phun TIJ tại INKNOVA và yêu cầu xác nhận tương thích với trạm in cụ thể.
Mực trên carton thấm hút và mực cho màng nhựa hoặc lớp phủ không thấm cần được đánh giá khác nhau. Cần kiểm tra thời gian khô, độ bám sau cọ xát và điều kiện lưu kho. Không suy ra khả năng tiếp xúc thực phẩm, chịu hóa chất hoặc dùng trong môi trường đặc biệt chỉ từ tên “mực nhanh khô”.
Các cấu hình INKNOVA nên tham khảo
Có thể bắt đầu với D21 khi đánh giá một đầu in; tham khảo D21A2 và D21A4 khi bản tin hoặc phương án bố trí cần nhiều đầu. Số đầu in nhiều hơn không tự bảo đảm năng suất hay chất lượng tốt hơn: còn phụ thuộc cách sắp đầu, đồng bộ, dữ liệu và độ ổn định bao bì.
| Người mẫu | Cấu hình tham khảo | Điểm cần yêu cầu test |
| D21 / D21-25.4 | Trang sản phẩm công bố chiều cao in tương ứng 2–12,7 mm / 2–25,4 mm | Bản tin có vừa một đầu in và rõ trên bao bì thực không |
| D21A2 | Hệ TIJ hai đầu in; cần xác nhận phiên bản 12,7 mm hoặc 25,4 mm | Cách bố trí đầu, vùng ghép nếu có và chiều cao sử dụng thực |
| D21A4 | Hệ TIJ bốn đầu in; có cấu hình dùng hộp mực 12,7 mm hoặc 25,4 mm | Độ thẳng hàng, kết nối và khả năng đọc bản tin nhiều vùng |
| D10 | Máy in phun công nghiệp CIJ | Chữ nhỏ, vị trí in, độ bám và quy trình chăm sóc hệ mực |

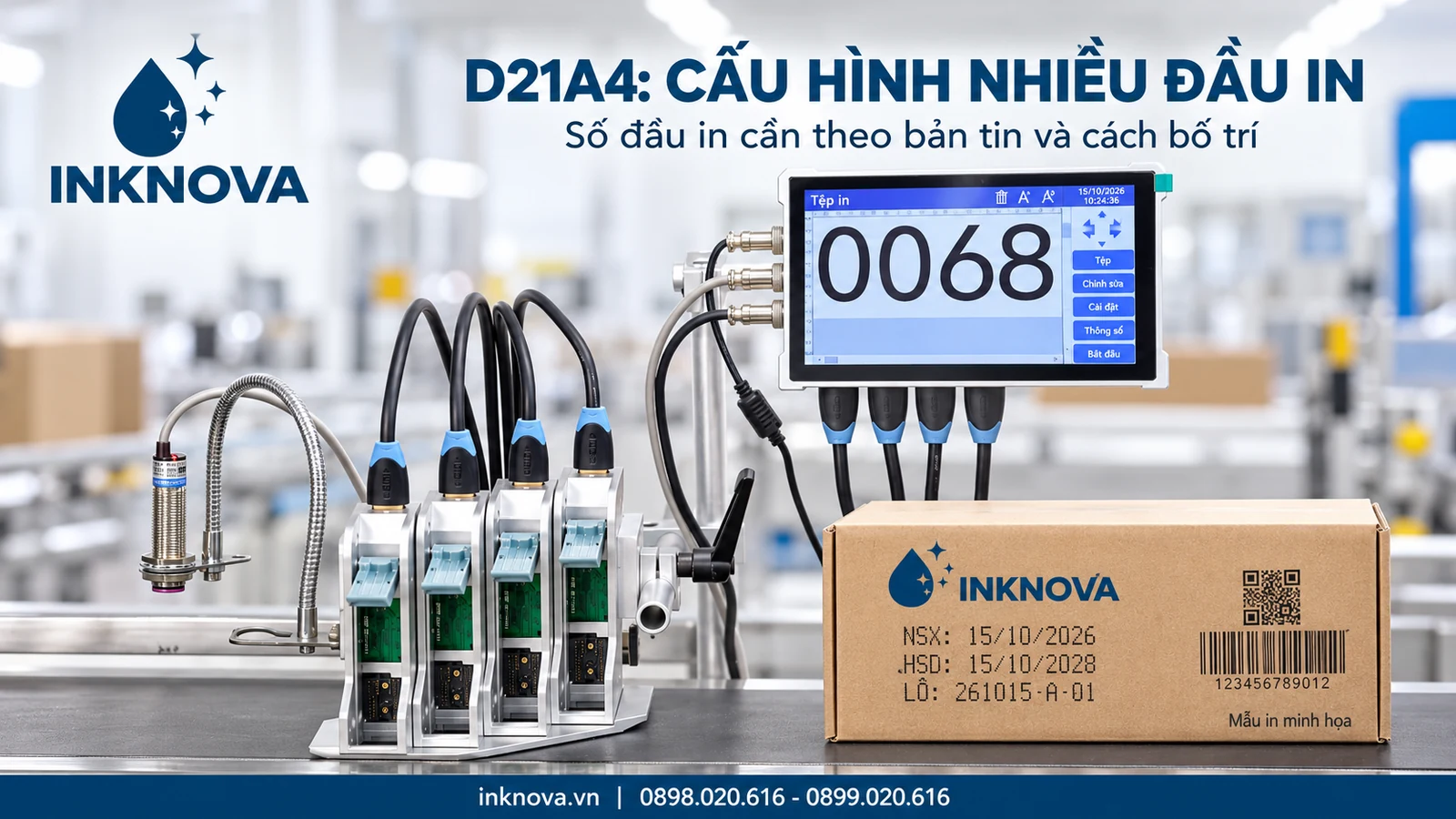

Ảnh 5. D21A4 với bốn đầu in; màn hình hiển thị bộ đếm, không phải bản xem trước của mẫu hộp
Xem trực tiếp D21, D21A2 và D21A4 để đối chiếu cấu hình. Các trị số trên là thông tin công bố tại thời điểm biên tập; phạm vi đầu in, phụ kiện và khả năng vận hành cần được xác nhận theo cấu hình báo giá. Tốc độ vận hành được duyệt cần gắn với đúng bản tin và bao bì sử dụng.
Cách đánh giá năng suất và chi phí đầu tư
Đánh giá cả nhịp hàng và chất lượng bản in
Để ước lượng số sản phẩm qua trạm, cần biết tốc độ băng tải cùng khoảng cách tính từ đầu sản phẩm này đến đầu sản phẩm kế tiếp. Khoảng cách này bao gồm chiều dài sản phẩm theo hướng chạy và khe hở giữa hai sản phẩm. Sản phẩm đặt sát hơn có thể tăng nhịp qua trạm nhưng cảm biến vẫn phải tách được từng món và máy phải hoàn thành bản tin trong chu kỳ đó.
Tốc độ cơ khí của băng tải không đồng nghĩa với tốc độ in đạt yêu cầu. Một bản tin dài, mã QR có nhiều dữ liệu hoặc cấu hình nhiều đầu có thể đặt ra giới hạn khác với chỉ in một dòng ngày tháng. Cần thử ở tốc độ dự kiến, khi tăng giảm tốc và ở nhịp hàng thực tế; kiểm tra cả tỷ lệ bản đạt thay vì chỉ đếm số món chạy qua.
Tính tổng chi phí vận hành
Chi phí cần tính gồm máy in, băng tải nếu cần, bộ gá, cảm biến, bộ mã hóa chuyển động nếu dùng, mực và vật tư, thời gian thay đổi mã hàng, vệ sinh và số bao bì phải làm lại. Với CIJ, cần xác nhận vật tư và quy trình bảo dưỡng theo máy. Với laser, cần tính thêm các hạng mục tích hợp phù hợp. Không nên so sánh chỉ bằng giá bộ điều khiển hoặc giá một hộp mực.
Khi xin báo giá, hãy yêu cầu tách rõ cấu hình, phạm vi lắp đặt, thuế, đào tạo, vật tư ban đầu và điều kiện hỗ trợ. INKNOVA sẽ có cơ sở tư vấn sát hơn khi nhận được mẫu bao bì, bản tin và yêu cầu sản lượng. Giá và chính sách phải được xác nhận tại thời điểm giao dịch.
Quy trình test mẫu trước khi chọn máy
- Gửi mẫu đúng vật liệu và lớp phủ sẽ dùng; cung cấp kích thước, khối lượng, vị trí in và điều kiện bề mặt khi tới trạm.
- Chuẩn bị bản tin dài nhất: NSX, HSD, mã lô, logo hoặc dữ liệu mã quét; xác định trường cố định và trường thay đổi.
- Khảo sát băng tải đang có hoặc đề xuất băng tải riêng; kiểm tra cấp hàng, dẫn hướng và không gian lắp đặt.
- Chạy mẫu ở nhịp sản xuất dự kiến; thử cả thay đổi tốc độ và các tư thế bao bì có thể gặp.
- Duyệt dữ liệu, độ rõ, vị trí, thời gian khô và độ bám; nếu có mã quét, kiểm tra nội dung giải mã cùng khả năng đọc.
- Lưu mẫu được duyệt và điều kiện chạy; xác nhận cấu hình bàn giao trước khi đặt mua.
Ảnh 6. Kiểm tra dữ liệu và khả năng đọc mã trên bao bì thật; mã trong ảnh chỉ minh họa
Mẫu hình trong bài dùng NSX 15/10/2026, HSD 15/10/2028 và lô 261015-A-01 để minh họa. Đây không phải dữ liệu xác nhận của một sản phẩm thực, cũng không xác nhận thời hạn bảo quản. Mã QR và mã vạch trong ảnh chỉ minh họa bố cục; mã dùng sản xuất cần được tạo từ dữ liệu đúng và kiểm tra thực tế.
Lỗi thường gặp khi in date trên băng tải
| Hiện tượng | Hướng kiểm tra ban đầu |
| Không in hoặc bỏ sót sản phẩm | Trạng thái máy, tín hiệu cảm biến, nhận biết bao bì và khoảng cách giữa các món |
| Một sản phẩm bị in hai lần | Kích lặp cảm biến, phản xạ bề mặt và cách lọc tín hiệu |
| Chữ kéo dài hoặc bị nén | Chế độ tốc độ, đồng bộ chuyển động, encoder nếu có và độ trượt sản phẩm |
| Bản in lệch vị trí | Độ trễ, vị trí cảm biến, dẫn hướng và sự xoay của bao bì |
| Chữ nhòe hoặc dễ bong | Mực, độ sạch, lớp phủ, thời gian khô và khả năng chạm vào bản in |
| Nội dung rõ nhưng sai ngày hoặc sai lô | Mẫu đã chọn, dữ liệu được duyệt, giờ hệ thống và bước kiểm tra sau đổi mã hàng |
Nếu phát hiện mã sai, cần dừng công đoạn liên quan để xác định phạm vi hàng bị ảnh hưởng và xử lý theo quy trình của cơ sở. Không coi một bản in rõ nét là bằng chứng dữ liệu đã đúng. Việc vệ sinh, tháo đầu in hoặc xử lý hệ mực cần tuân theo hướng dẫn của model đang dùng.
Câu hỏi thường gặp
Máy in date băng tải có phải chỉ dùng công nghệ TIJ không?
Không. Băng tải là cách vận chuyển sản phẩm qua vị trí in. Trạm in có thể dùng TIJ, CIJ hoặc công nghệ đánh dấu khác tùy bao bì, bản tin và yêu cầu tích hợp.
Có thể lắp máy in vào băng tải đang sử dụng không?
Có thể khảo sát nếu còn không gian lắp đầu in, cảm biến và giá đỡ, đồng thời sản phẩm được giữ ổn định. Cần kiểm tra tín hiệu, tốc độ và vị trí in trên dây chuyền thực tế trước khi chốt cấu hình.
Máy có tự cập nhật NSX và HSD không?
Khả năng và cách cài đặt phụ thuộc phần mềm từng model. Cần xác nhận định dạng ngày, quy tắc HSD, giờ hệ thống và cách quản lý dữ liệu; không tự suy ra HSD khi chưa có thông tin sản phẩm được duyệt.
Có bắt buộc phải dùng encoder không?
Tùy máy và chế độ vận hành. Encoder hỗ trợ đồng bộ bản in với chuyển động; khi tốc độ thay đổi, cần thử chất lượng thực tế và xác nhận máy có hỗ trợ loại tín hiệu phù hợp.
Hộp mực TIJ 12,7 mm và 25,4 mm có thay lẫn được không?
Không mặc định thay lẫn. Cần đúng kết cấu, vùng đầu phun và phiên bản được model hỗ trợ. Hãy gửi model, ảnh đầu in và mã hộp mực đang dùng để xác nhận.
In được QR có đồng nghĩa mã luôn quét được không?
Không. Khả năng đọc phụ thuộc dữ liệu, kích thước, khoảng trống, độ tương phản và chất lượng bản in. Cần kiểm tra nội dung giải mã và khả năng đọc trên bao bì ở nhịp sản xuất thực tế.
Cần gửi gì để nhận báo giá máy in date băng tải?
Gửi mẫu bao bì, kích thước và khối lượng sản phẩm, vị trí in, bản tin dài nhất, sản lượng mỗi ca, thông tin băng tải hiện có và điều kiện môi trường. Báo giá cần làm rõ máy, vật tư, phụ kiện và phạm vi tích hợp.
