Máy in TIJ công nghiệp
Cấu hình nguyên lý ứng dụng và tiêu chí lựa chọn theo dây chuyền

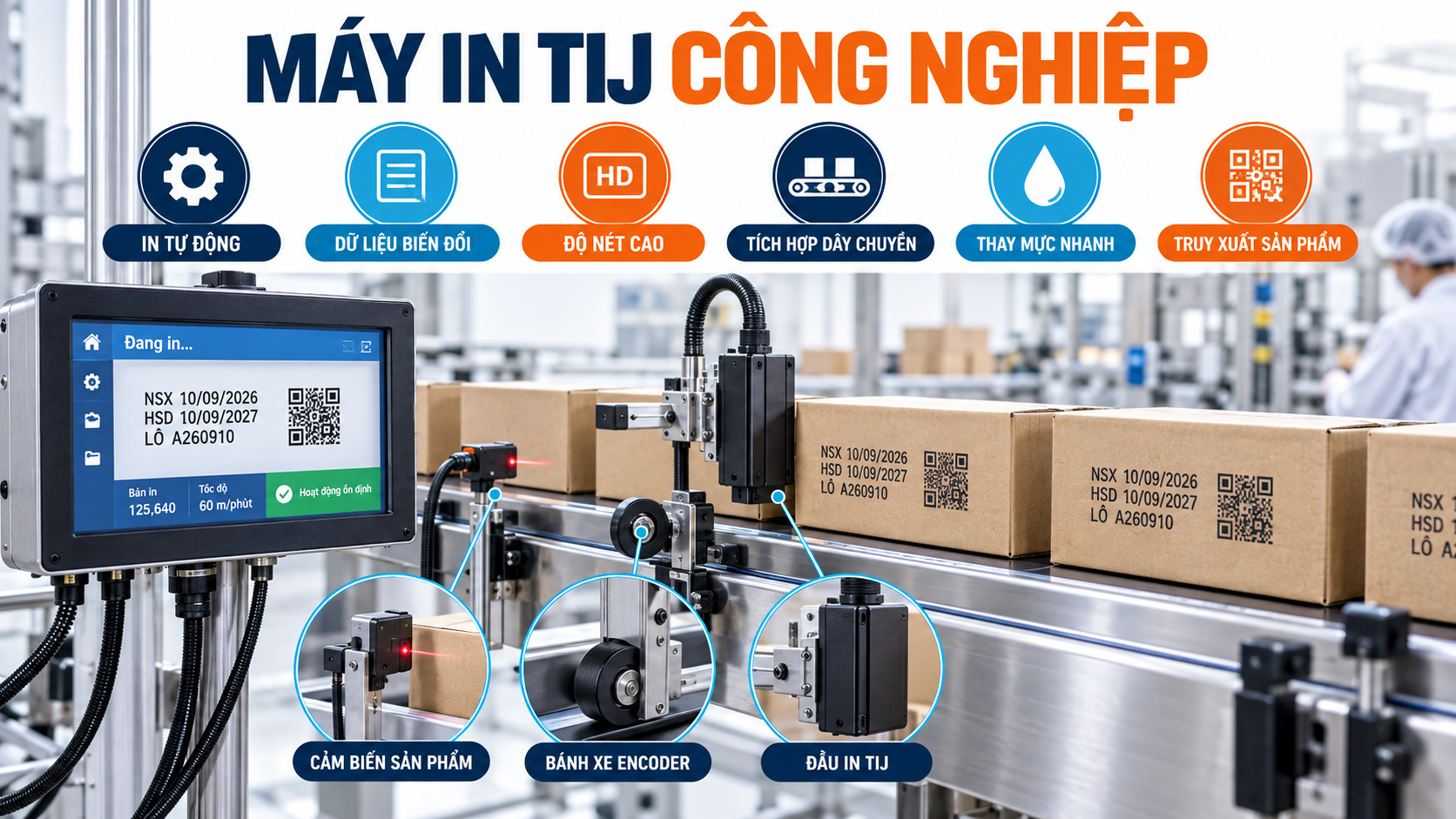

Ảnh 1 Hệ thống máy in TIJ công nghiệp trên dây chuyền đóng gói
Máy in TIJ công nghiệp là gì
Máy in TIJ công nghiệp là hệ thống in phun nhiệt được thiết kế để in tự động hoặc bán tự động trên dây chuyền sản xuất. Máy dùng đầu in không tiếp xúc để tạo NSX, HSD, mã lô, số nhảy, logo, barcode hoặc QR trực tiếp lên bao bì và sản phẩm.
Một hệ TIJ công nghiệp không chỉ gồm thân máy. Cấu hình hoàn chỉnh thường có bộ điều khiển, đầu in, cartridge hoặc hệ cấp mực, cảm biến sản phẩm, encoder khi cần, giá đỡ, cơ cấu dẫn hướng và kết nối dữ liệu. Hiệu quả phụ thuộc cách các thành phần này được lựa chọn và đồng bộ với dây chuyền thực tế.
Đặc điểm của hệ TIJ công nghiệp
| Đặc điểm | Giá trị sử dụng | Điều kiện cần |
| In không tiếp xúc | Không ép đầu in lên bề mặt | Giữ khoảng cách ổn định. |
| Dữ liệu biến đổi | Đổi ngày, lô, mã theo sản phẩm | Thiết kế dữ liệu và kết nối đúng. |
| Bản in độ nét cao | Phù hợp chữ nhỏ, barcode và QR | Tốc độ, mật độ và mực phù hợp. |
| Cartridge thay nhanh | Giảm thao tác với mực rời | Bảo quản nozzle đúng cách. |
| Tích hợp dây chuyền | Tự động nhận và in sản phẩm | Cảm biến, encoder và gá cơ khí ổn định. |
| Mở rộng đầu in | Tăng chiều cao hoặc số vùng in | Đồng bộ nhiều đầu và căn đường ghép. |
Cấu hình hệ thống TIJ công nghiệp
Ảnh 2 Sáu thành phần chính của hệ thống TIJ công nghiệp
Bộ điều khiển
Bộ điều khiển là nơi tạo bản tin, quản lý ngày giờ, số lô, số nhảy, barcode, QR và tham số in. Tùy model, thiết bị có thể lưu nhiều mẫu, phân quyền người dùng, kết nối máy tính hoặc nhận dữ liệu từ hệ thống sản xuất.
Cảm biến sản phẩm
Cảm biến phát hiện mép sản phẩm và gửi tín hiệu bắt đầu. Độ trễ in được dùng để đặt mã đúng vị trí. Sản phẩm quá sát nhau, bề mặt khó nhận hoặc cảm biến căn sai có thể làm bỏ lệnh hoặc in lệch.
Encoder
Encoder tạo xung theo chuyển động thực tế của băng tải, giúp giữ tỷ lệ ngang khi tốc độ thay đổi. Với dây chuyền có tốc độ cố định và ổn định, có thể dùng tốc độ cài đặt; barcode, QR hoặc dây chuyền biến tốc thường nên đánh giá encoder.
Đầu in và cartridge
Đầu in nhận dữ liệu từ bộ điều khiển và kích hoạt các vòi phun trong cartridge. Hệ cartridge đơn phù hợp nhiều dây chuyền; ứng dụng sản lượng lớn có thể cân nhắc giải pháp mực dung lượng lớn nếu hệ thống hỗ trợ.
Giá đỡ và dẫn hướng
Giá đỡ giữ đầu in chắc chắn, còn dẫn hướng giữ bề mặt sản phẩm ở vị trí lặp lại. Đây là phần cơ khí quan trọng nhưng thường bị đánh giá thấp: rung, lệch và thay đổi khoảng cách đều có thể làm giảm chất lượng mã.
Máy in TIJ công nghiệp hoạt động như thế nào
Người vận hành hoặc hệ thống quản lý gửi nội dung đến bộ điều khiển. Khi cảm biến nhận sản phẩm, bộ điều khiển chờ độ trễ đã cài và dùng tốc độ đặt hoặc xung encoder để kích hoạt từng vòi phun. Các giọt mực tạo ma trận điểm trên bề mặt; sau đó mực khô và mã được kiểm tra bằng mắt hoặc camera.
| Bước | Tác vụ | Kết quả |
| 1 | Tạo hoặc nhận dữ liệu | Có bản tin đúng lệnh sản xuất. |
| 2 | Cảm biến nhận sản phẩm | Xác định thời điểm bắt đầu. |
| 3 | Đồng bộ tốc độ | Giữ vị trí và tỷ lệ bản in. |
| 4 | Đầu in phun giọt mực | Tạo chữ, hình và mã. |
| 5 | Mực khô trên bề mặt | Mã đạt độ bám cần thiết. |
| 6 | Kiểm tra bản in | Xác nhận đúng nội dung và khả năng đọc. |
Dữ liệu in và truy xuất sản phẩm
Ảnh 3 Luồng dữ liệu từ lệnh sản xuất đến mã được kiểm tra
TIJ phù hợp với dữ liệu thay đổi theo từng lô hoặc từng sản phẩm. Doanh nghiệp có thể giảm nhập tay bằng cách chuẩn hóa mẫu bản tin, khóa trường cố định và chỉ cho phép chọn dữ liệu theo lệnh. Với hệ nâng cao, dữ liệu có thể đến từ PLC, máy tính, cơ sở dữ liệu hoặc MES tùy giao thức của thiết bị.
- NSX và HSD tự động theo ngày giờ hoặc quy tắc đã xác lập.
- Mã lô và số nhảy phục vụ truy xuất sản xuất.
- Barcode và QR chứa mã hàng, đường dẫn hoặc định danh biến đổi.
- Camera đọc mã để xác nhận đúng nội dung và chất lượng nếu dây chuyền yêu cầu.
Cartridge đơn và hệ mực dung lượng lớn
| Tiêu chí | Cartridge đơn | Hệ mực dung lượng lớn |
| Ứng dụng | Sản lượng vừa, đổi mã linh hoạt | Sản lượng cao, chạy dài. |
| Thay vật tư | Tháo lắp trực tiếp | Thay bình hoặc cartridge cấp mực. |
| Can thiệp vận hành | Gọn nhưng thay thường hơn khi độ phủ cao | Giảm số lần can thiệp nếu cấu hình phù hợp. |
| Đầu tư | Thường đơn giản hơn | Cần thêm phần cấp mực và điều khiển. |
| Đánh giá | Tính số bản in mỗi cartridge | Tính năng suất, thời gian dừng và bảo trì. |
Không nên chọn chỉ theo sản lượng danh nghĩa. Độ phủ nội dung, số đầu in, mật độ điểm và tỷ lệ bản in lỗi ảnh hưởng trực tiếp lượng mực tiêu thụ. Cần chạy nội dung thật để tính chi phí mỗi bản in đạt chuẩn.
Vật liệu và lựa chọn mực
Giấy và carton thường dùng mực phù hợp bề mặt thấm hút. PET, PE, PP, kim loại, kính, foil hoặc màng phủ cần mực tương thích với bề mặt không thấm hút. Cùng một loại nhựa nhưng lớp xử lý, phụ gia hoặc coating khác nhau có thể cho độ bám khác nhau.
- Kiểm tra thời gian khô trước khi sản phẩm chạm ray dẫn hoặc xếp chồng.
- Thử độ bám bằng ma sát sau khi mực đã khô hoàn toàn.
- Đánh giá tương phản và khả năng đọc barcode hoặc QR ở kích thước thật.
- Test trong điều kiện lạnh, ẩm, dầu hoặc tiếp xúc đặc biệt nếu có.
Ứng dụng TIJ trong sản xuất
Ảnh 4 Ứng dụng TIJ trong thực phẩm đồ uống dược phẩm mỹ phẩm và công nghiệp
| Ngành | Bề mặt thường gặp | Nội dung in |
| Thực phẩm | Hộp giấy, carton, túi và nhãn | NSX, HSD, lô, QR. |
| Đồ uống | Nhãn chai, thùng carton, nắp hoặc màng | Ngày, ca, lô, barcode. |
| Dược phẩm | Hộp thuốc, nhãn và blister foil | Số lô, HSD, mã truy xuất. |
| Mỹ phẩm | Hộp, nhãn, chai và lọ | Ngày, lô, barcode, QR. |
| Linh kiện | Nhựa, kim loại phủ, bao gói phụ tùng | Part number, serial, QR. |
Vị trí in phải được chọn theo độ phẳng, khoảng trống lắp đầu in và hành trình sản phẩm. Với chai lọ hoặc bề mặt cong, cần dẫn hướng tốt và chọn vùng có độ cong nhỏ để giữ khoảng cách ổn định.
Ưu điểm của máy in TIJ công nghiệp
- Bản in rõ, phù hợp dữ liệu nhỏ và mã máy đọc.
- Không tiếp xúc, cụm đầu in gọn và dễ bố trí trên nhiều dây chuyền.
- Khởi động nhanh và thay cartridge thuận tiện.
- Dễ thay đổi bản tin theo đơn hàng hoặc lô sản xuất.
- Có thể mở rộng từ một đầu đến nhiều đầu in và kết nối dữ liệu.
Giới hạn cần đánh giá
- Khoảng cách đầu in và bề mặt cần tương đối ổn định.
- Độ khô và độ bám phụ thuộc loại mực, vật liệu và môi trường.
- Cartridge đơn có thể phải thay thường hơn ở độ phủ hoặc sản lượng cao.
- Nội dung cao cần đầu khổ lớn hoặc nhiều đầu in được căn đồng bộ.
- Bụi, nước, rung và nhiệt độ cần được xử lý bằng vị trí lắp hoặc che chắn phù hợp.
Cách chọn máy in TIJ công nghiệp

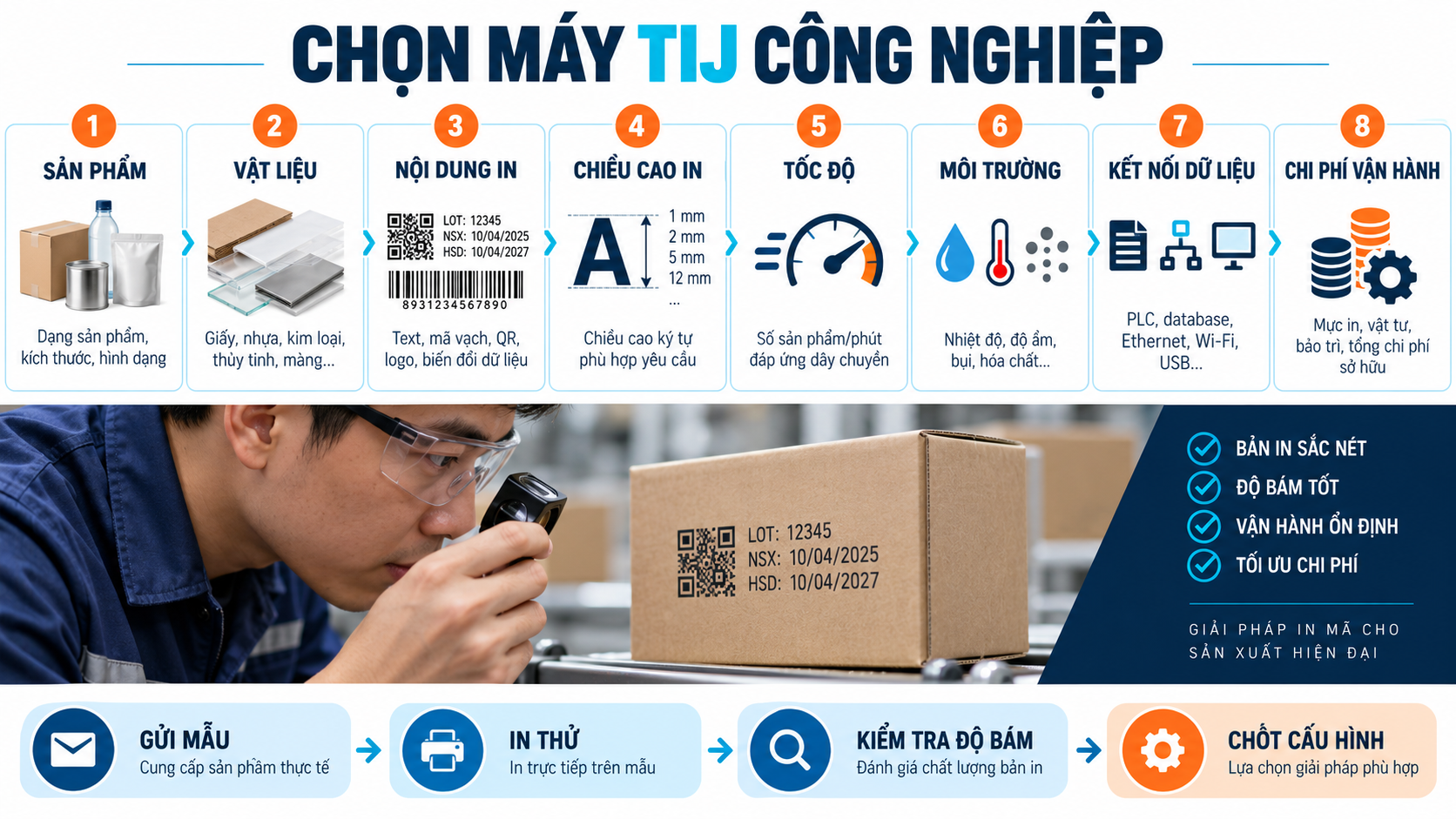

Ảnh 5 Tám tiêu chí chọn cấu hình TIJ công nghiệp
| Tiêu chí | Thông tin cần cung cấp | Quyết định cấu hình |
| Sản phẩm | Kích thước, hình dạng, cách di chuyển | Vị trí đầu in và dẫn hướng. |
| Vật liệu | Giấy, nhựa, kim loại, kính, lớp phủ | Loại mực và phương án test. |
| Nội dung | Số dòng, logo, barcode, QR | Độ phân giải và bộ điều khiển. |
| Chiều cao in | Vùng in lớn nhất | Số đầu in hoặc khổ đầu. |
| Tốc độ | Tối thiểu, tối đa, biến tốc | Tần số in và encoder. |
| Môi trường | Bụi, ẩm, nhiệt, vệ sinh | Che chắn và vị trí lắp. |
| Kết nối | PLC, máy tính, cơ sở dữ liệu | Cổng và giao thức. |
| Chi phí | Sản lượng, độ phủ, số ca | Cartridge đơn hoặc cấp mực lớn. |
Quy trình khảo sát và test mẫu
- Nhận mẫu thật, bản vẽ vị trí in và video dây chuyền nếu có.
- Chốt nội dung khó nhất và tốc độ cao nhất cần đạt.
- Chọn cartridge, mực, số đầu in, cảm biến và encoder dự kiến.
- In thử ở tốc độ thực; kiểm tra vị trí, độ nét, thời gian khô và độ bám.
- Quét barcode hoặc QR và thử ma sát theo điều kiện sử dụng.
- Báo giá tách rõ máy, đầu in, phụ kiện, lắp đặt, vật tư và bảo hành.
Nguồn tham khảo
Nội dung công nghệ và phạm vi ứng dụng được đối chiếu với tài liệu coding and marking chính thức của HP. Thông tin hệ thống và mực được tham khảo từ trang sản phẩm Inknova tại thời điểm tháng 9 năm 2026. Thông số cuối cùng cần xác nhận theo model, báo giá và kết quả test mẫu.
https://inknova.vn/san-pham/may-in-phun-bang-tai-d21a6/ và https://inknova.vn/san-pham/muc-may-in-phun-tij/
Câu hỏi thường gặp
Máy in TIJ công nghiệp khác máy TIJ cầm tay thế nào?
Hệ công nghiệp thường gắn cố định trên dây chuyền, dùng cảm biến và có thể thêm encoder hoặc kết nối dữ liệu để in tự động.
Máy TIJ công nghiệp in được nội dung gì?
Máy có thể in NSX, HSD, mã lô, số nhảy, chữ, logo, barcode và QR trong giới hạn cấu hình.
TIJ công nghiệp có in được trên nhựa và kim loại không?
Có thể khi chọn đúng loại mực và bề mặt phù hợp. Cần test độ khô, độ bám và ma sát trên mẫu thật.
Khi nào cần encoder?
Encoder hữu ích khi tốc độ thay đổi hoặc khi cần giữ tỷ lệ barcode và QR ổn định.
Báo giá máy TIJ công nghiệp cần thông tin gì?
Cần mẫu sản phẩm, vật liệu, nội dung, chiều cao in, tốc độ, môi trường, kết nối và sản lượng dự kiến.
Kết luận
Máy in TIJ công nghiệp là một hệ thống gồm thiết bị in, mực, cảm biến, cơ khí và dữ liệu. Chọn đúng không chỉ dựa vào độ nét hay giá thân máy mà phải kiểm tra toàn bộ dây chuyền, tính chi phí mỗi bản in đạt chuẩn và nghiệm thu trên mẫu thật.
|
