Máy in phun date là gì?
Cấu tạo, nguyên lý, ứng dụng và cách chọn máy phù hợp cho sản xuất

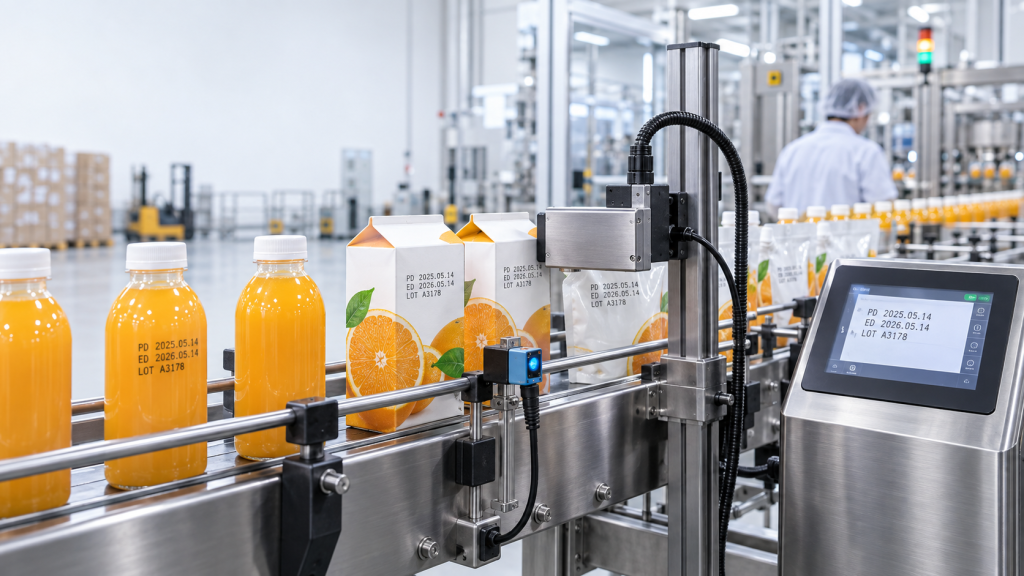

Ảnh 1. Máy in phun date là gì? In tự động in NSX, HSD và số lô trên chai, hộp và túi trong dây chuyền.
Máy in phun date là gì?
Máy in phun date là thiết bị tạo nội dung biến đổi bằng cách phun những giọt mực rất nhỏ lên sản phẩm hoặc bao bì. Nội dung thường gồm ngày sản xuất (NSX), hạn sử dụng (HSD), số lô, ca sản xuất, bộ đếm, mã hàng, mã vạch, mã QR hoặc dữ liệu truy xuất nguồn gốc.
Khác với con dấu thủ công, máy in phun date có thể cập nhật ngày giờ tự động, lưu nhiều mẫu nội dung và làm việc đồng bộ với cảm biến, encoder hoặc băng tải. Đầu in không nhất thiết chạm vào sản phẩm, nhờ đó có thể in trên chai cong, lon, túi màng, hộp giấy, carton, thủy tinh, dây cáp và nhiều bề mặt công nghiệp.
Trong sản xuất, “máy in date” là tên gọi rộng. “Máy in phun date” chỉ nhóm sử dụng mực lỏng hoặc hộp mực để tạo mã. Các công nghệ TTO dùng ribbon và laser tạo dấu bằng ánh sáng không thuộc nhóm in phun, dù đều có thể thực hiện chức năng ghi ngày và số lô.
Máy in phun date dùng để in những nội dung nào?
- Ngày sản xuất, hạn sử dụng và ngày đóng gói.
- Số lô, ca sản xuất, mã máy và mã nhân sự.
- Bộ đếm, số thứ tự hoặc mã định danh từng sản phẩm.
- Mã vạch tuyến tính, mã QR hoặc mã 2D tùy độ phân giải.
- Logo đơn sắc, biểu tượng và hướng dẫn ngắn.
- Dữ liệu lấy từ máy tính, PLC hoặc hệ thống quản lý tùy cấu hình.
Khả năng in cụ thể phụ thuộc công nghệ, số đầu in, chiều cao vùng in, tốc độ dây chuyền, loại mực và giao thức kết nối. Vì vậy cần xác định nội dung thật trước khi chọn model.
Cấu tạo của một hệ thống máy in phun date

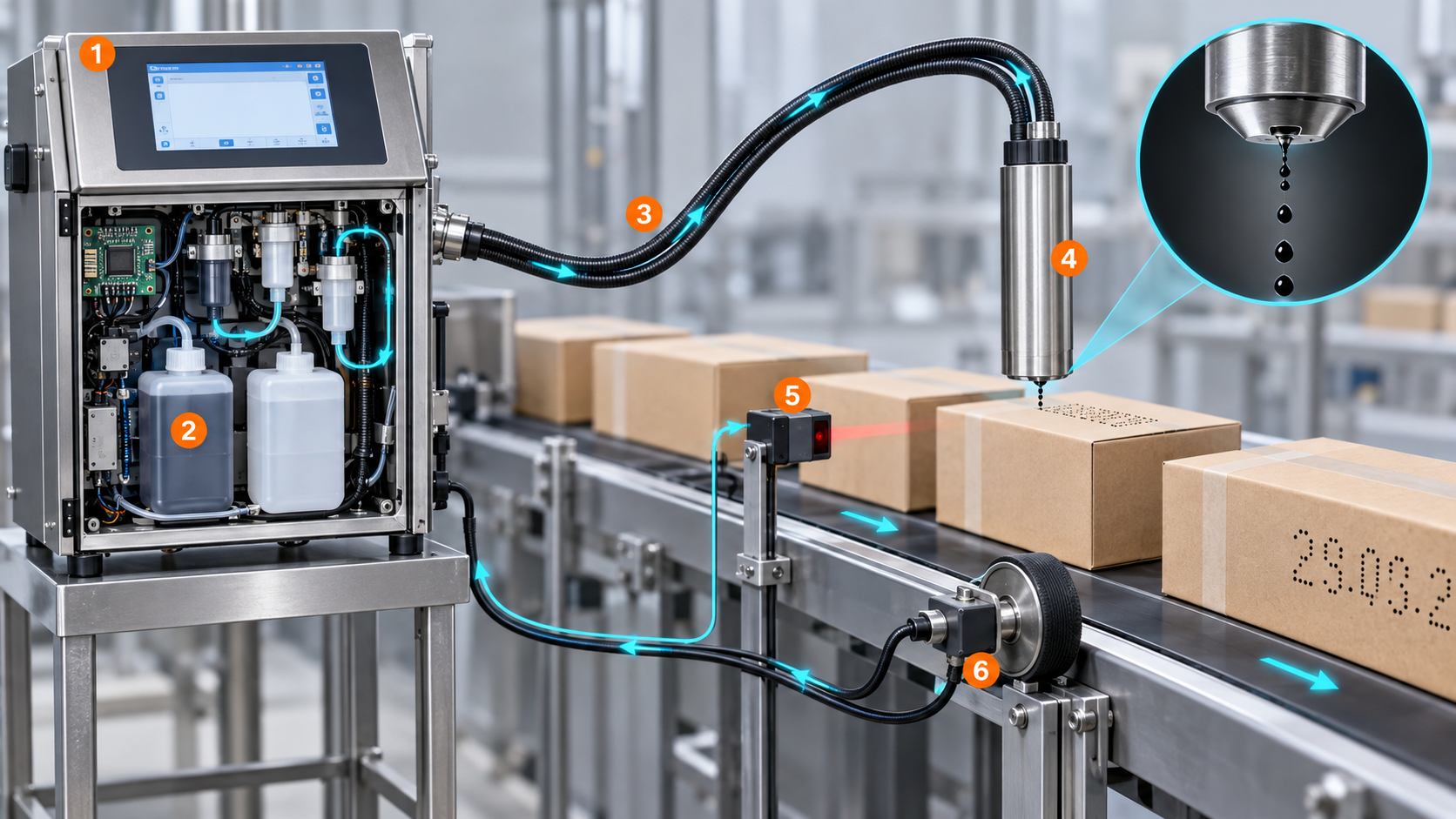

Ảnh 2. Các thành phần chính: bộ điều khiển, hệ thống mực, dây dẫn, đầu in, cảm biến và encoder.
1. Bộ điều khiển và màn hình
Bộ điều khiển cho phép tạo mẫu in, cài ngày giờ, số lô, bộ đếm, font và vị trí. Trên hệ thống công nghiệp, đây còn là nơi quản lý cảnh báo, trạng thái mực, lịch bảo trì, phân quyền người dùng và kết nối dữ liệu.
2. Hệ thống cấp mực
Tùy loại máy, mực được chứa trong bình, cartridge hoặc hệ tuần hoàn. Máy CIJ thường có mực, dung môi, bơm và bộ lọc để duy trì độ nhớt; TIJ dùng hộp mực tích hợp đầu phun nên cấu trúc gọn hơn.
3. Dây dẫn và đầu in
Dây dẫn mang mực, tín hiệu hoặc cả hai từ thân máy tới đầu in. Đầu in tạo giọt mực và định hướng chúng lên bề mặt. Khoảng cách, góc lắp và độ rung của giá đỡ ảnh hưởng trực tiếp đến chất lượng mã.
4. Cảm biến sản phẩm
Cảm biến phát hiện sản phẩm đi qua và gửi tín hiệu kích hoạt. Vị trí cảm biến quyết định thời điểm phun, còn khoảng trễ được hiệu chỉnh để mã xuất hiện đúng vị trí.
5. Encoder và băng tải
Encoder đo chuyển động băng tải để máy điều chỉnh khoảng cách ký tự khi tốc độ thay đổi. Băng tải và cơ cấu dẫn hướng giúp sản phẩm đi đều, giữ khoảng cách ổn định với đầu in.
Nguyên lý hoạt động của máy in phun date

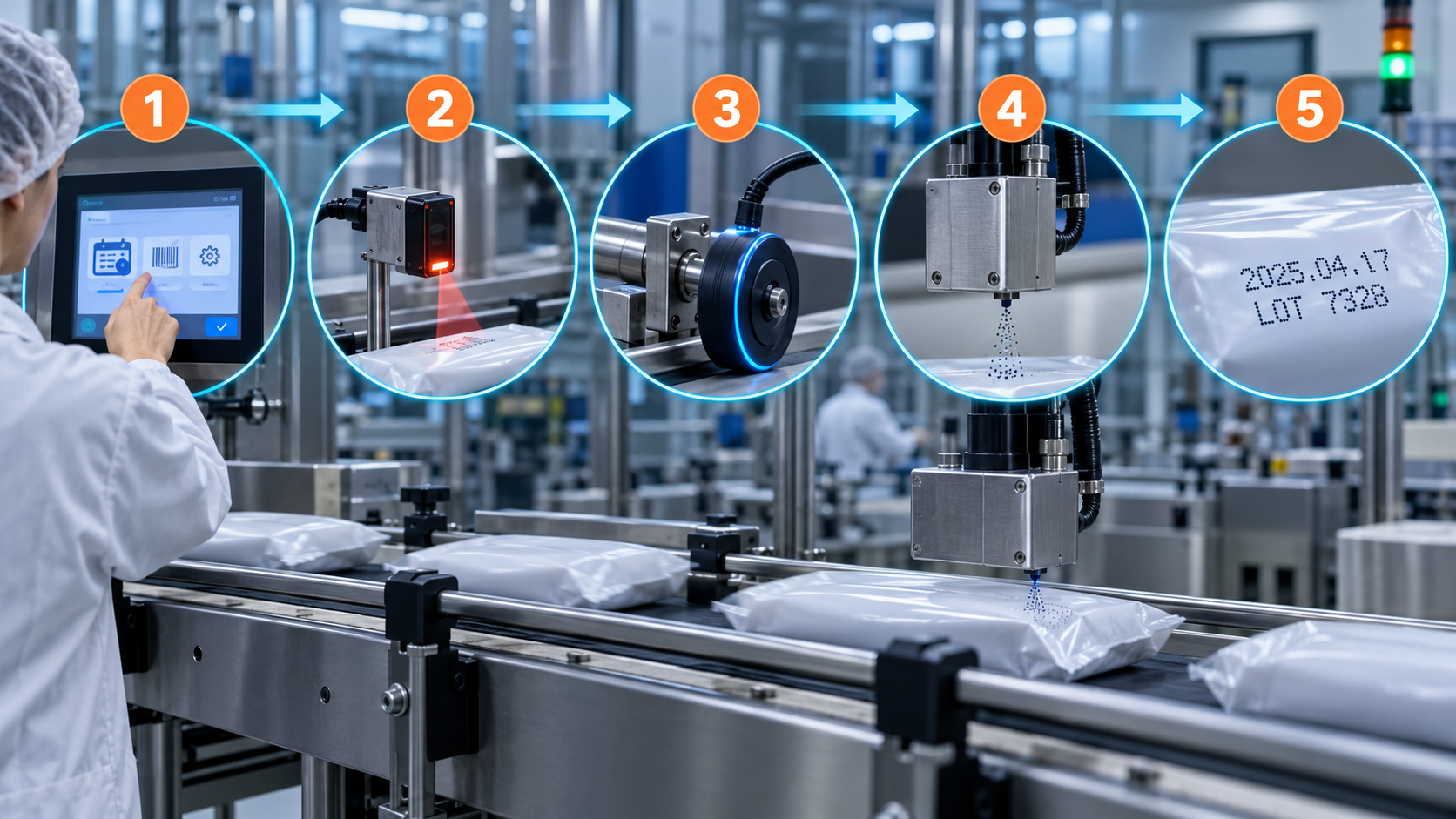

Ảnh 3. Quy trình từ tạo nội dung, phát hiện sản phẩm, đồng bộ tốc độ đến phun mực và hoàn thiện mã.
- Người vận hành tạo hoặc chọn mẫu in trên màn hình.
- Cảm biến nhận biết sản phẩm đến vùng in.
- Bộ điều khiển xử lý dữ liệu ngày giờ, số lô và tín hiệu tốc độ.
- Đầu in tạo và phun các giọt mực theo ma trận ký tự.
- Mực bám và khô trên bề mặt trước công đoạn tiếp theo.
Với CIJ, dòng mực liên tục được chia thành các giọt nhỏ; những giọt cần dùng được điều khiển để tạo ký tự, phần còn lại quay về hệ thống. Với TIJ, điện trở siêu nhỏ làm nóng mực trong cartridge, tạo bọt khí đẩy giọt mực ra khỏi vòi phun. Hai công nghệ đều in phun nhưng khác về kết cấu, tốc độ, độ phân giải và vật tư.
Các loại máy in phun date phổ biến
CIJ phù hợp dây chuyền tốc độ cao, bề mặt cong và khoảng cách in biến động nhẹ. Công nghệ này phổ biến trong nước giải khát, thực phẩm, mỹ phẩm, hóa chất, điện – cáp và linh kiện.
- Ưu điểm: tốc độ cao, in không tiếp xúc, nhiều loại mực, hoạt động liên tục.
- Lưu ý: cần bảo trì hệ mực; có tiêu hao dung môi; chọn đúng mực cho vật liệu.
TIJ sử dụng hộp mực có đầu phun tích hợp, thường cho chữ, mã vạch và QR rõ. Máy nhỏ gọn, dễ tích hợp trên băng tải, máy dán nhãn hoặc trạm đóng gói.
- Ưu điểm: độ phân giải tốt, thay hộp mực nhanh, ít bộ phận bảo trì.
- Lưu ý: cần kiểm soát khoảng cách đầu in; độ bám phụ thuộc mực và bề mặt.
Máy in phun cầm tay và máy in băng tải
Máy cầm tay phù hợp thùng lớn, kiện hàng và sản lượng linh hoạt. Máy in kết hợp băng tải cố định đầu in, cảm biến và tốc độ để tạo bản in đồng đều hơn. Cả hai thường dùng nền tảng TIJ hoặc đầu phun tương tự.
Máy in phun date có thể in trên vật liệu nào?

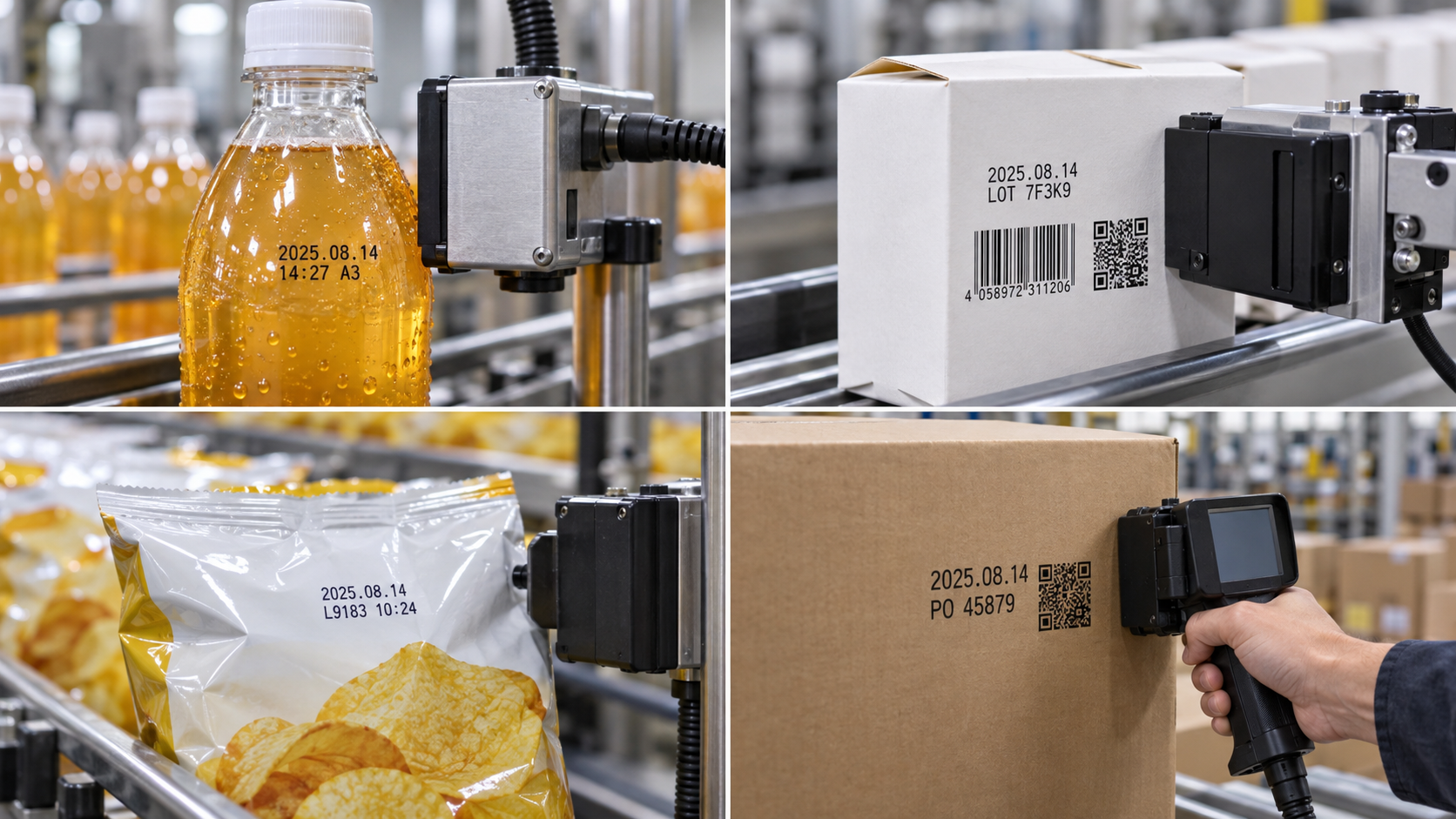

Ảnh 4. Ứng dụng trên chai nhựa, hộp giấy, túi màng và thùng carton.
Nhựa và chai PET/HDPE
Chai nước, mỹ phẩm và hóa chất có thể có bề mặt cong, nhẵn hoặc ẩm. CIJ thường mạnh ở tốc độ cao; TIJ cần dẫn hướng sát và mực tương thích. Nên kiểm tra độ bám sau ma sát, ngưng tụ và bảo quản.
Màng mềm và túi đóng gói
Máy in phun có thể in lên túi đã tạo hình khi vị trí bề mặt ổn định. Với màng cuộn trước khi đóng túi, TTO đôi khi phù hợp hơn. Màng bóng và màng ghép cần test mực vì năng lượng bề mặt khác nhau.
Kim loại, lon và nắp
CIJ thường được dùng trên lon nhôm, nắp kim loại và linh kiện nhờ in không tiếp xúc. Mực phải khô nhanh, tương phản và chịu được điều kiện sau in như hơi ẩm hoặc ma sát.
Giấy, hộp và carton
TIJ phù hợp hộp giấy, carton và tem nhãn khi cần chữ rõ, barcode hoặc QR. Thùng lớn có thể dùng máy cầm tay; sản lượng đều có thể dùng đầu in cố định trên băng tải.
Ưu điểm của máy in phun date trong sản xuất
- Cập nhật ngày giờ và bộ đếm tự động, giảm nhập liệu lặp lại.
- In không tiếp xúc, phù hợp nhiều hình dạng và tốc độ.
- Nội dung biến đổi linh hoạt theo lô, ca hoặc sản phẩm.
- Dễ tích hợp cảm biến, encoder, PLC và dây chuyền đóng gói.
- Giảm thao tác đóng dấu, tăng tính đồng đều và khả năng truy xuất.
- Có nhiều mức đầu tư từ cầm tay đến hệ thống công nghiệp.
Hạn chế và điều kiện cần kiểm soát
- Độ bám phụ thuộc vật liệu, lớp phủ, độ ẩm và loại mực.
- Đầu phun cần được vệ sinh đúng cách để tránh thiếu nét hoặc nghẹt.
- Khoảng cách và góc đầu in ảnh hưởng độ rõ, đặc biệt với TIJ.
- Chi phí mực, dung môi hoặc cartridge phải tính theo mật độ bản in.
- Dây chuyền rung, sản phẩm lệch hoặc tốc độ không ổn định có thể làm méo mã.
Cách chọn máy in phun date phù hợp

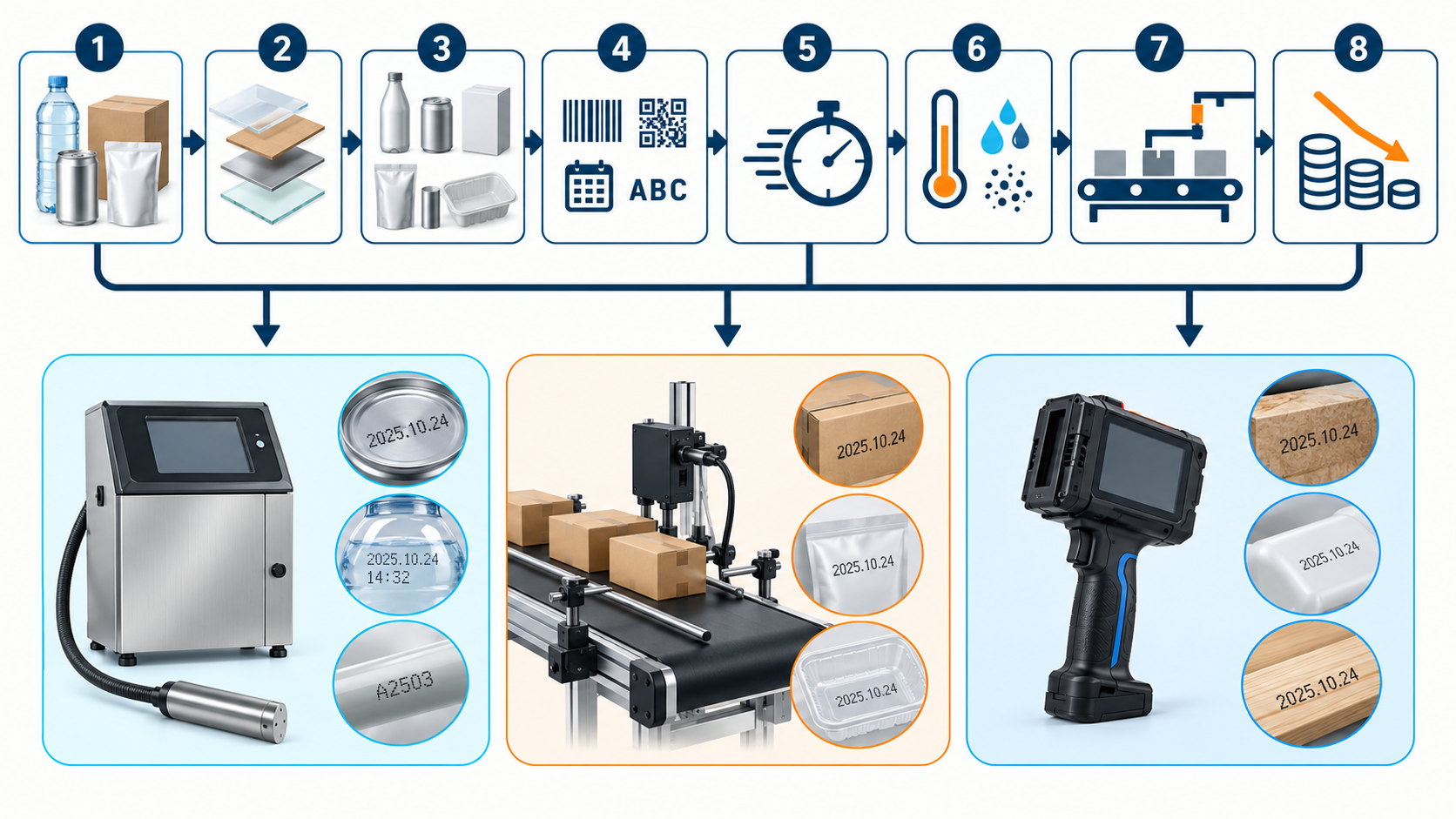

Ảnh 5. Tám tiêu chí lựa chọn theo sản phẩm, vật liệu, bề mặt, nội dung, tốc độ, môi trường, dây chuyền và chi phí.
- Xác định sản phẩm: chai, túi, hộp, thùng, lon hay linh kiện.
- Xác định vật liệu và lớp phủ thực tế.
- Đánh giá bề mặt: phẳng/cong, khô/ẩm, sáng/tối, nhẵn/xốp.
- Chốt nội dung, số dòng, chiều cao và yêu cầu barcode/QR.
- Đo tốc độ băng tải và khoảng cách sản phẩm.
- Kiểm tra môi trường bụi, nhiệt, ẩm, nước rửa hoặc hóa chất.
- Xác định cảm biến, encoder, PLC và không gian lắp đặt.
- Tính tổng chi phí máy, mực, dung môi, cartridge, bảo trì và dừng máy.
Bước quan trọng nhất là gửi mẫu thật để chạy test ở tốc độ gần với sản xuất. Mẫu test nên được kiểm tra ngay sau in và sau khoảng thời gian bảo quản, ma sát hoặc tiếp xúc môi trường tương ứng.
Bảng so sánh nhanh CIJ, TIJ, cầm tay và băng tải
| Loại | Phù hợp | Tốc độ | Điểm mạnh | Lưu ý |
| CIJ | Chai, lon, cáp, bề mặt cong | Cao | Linh hoạt, liên tục | Bảo trì, dung môi |
| TIJ | Hộp, carton, tem, mã 2D | TB–cao | Nét rõ, gọn | Khoảng cách in |
| Cầm tay | Thùng lớn, kho | Thấp–TB | Cơ động | Phụ thuộc thao tác |
| Băng tải | Hộp, túi, chai ổn định | TB–cao | Đồng đều | Cần dẫn hướng |
Các lỗi bản in thường gặp và cách xử lý
Bản in mờ hoặc thiếu nét
Kiểm tra đầu phun, khoảng cách, mực, độ sạch bề mặt và tốc độ. Không dùng vật nhọn chạm vào vòi phun; thực hiện quy trình vệ sinh theo hướng dẫn.
Mực lâu khô hoặc dễ bong
Nguyên nhân thường là mực không phù hợp, bề mặt có dầu/ẩm hoặc tốc độ chưa đúng. Cần test loại mực khác và đánh giá điều kiện xử lý trước, sau in.
Mã bị kéo giãn hoặc co lại
Kiểm tra cài đặt tốc độ, tín hiệu encoder, độ trượt băng tải và độ rung sản phẩm. Với máy không encoder, tốc độ thực phải khớp thông số đã cài.
Mã lệch vị trí giữa các sản phẩm
Điều chỉnh cảm biến, độ trễ in, ray dẫn hướng và khoảng cách sản phẩm. Vật phản quang hoặc trong suốt có thể cần cảm biến phù hợp.
Câu hỏi thường gặp
Máy in phun date có in được mã QR không?
Có, đặc biệt với TIJ độ phân giải cao. Kích thước, độ tương phản, bề mặt và tốc độ phải đủ để mã quét ổn định.
Máy in phun date có in được trên túi nilon không?
Có thể, nhưng phải chọn mực phù hợp và test độ bám trên đúng cấu trúc màng. Túi cần đi ổn định qua vùng in.
CIJ và TIJ khác nhau như thế nào?
CIJ phun liên tục, mạnh về tốc độ và bề mặt cong; TIJ dùng cartridge, nét rõ và hệ thống gọn nhưng cần giữ đầu in gần bề mặt hơn.
Bao lâu cần vệ sinh đầu in?
Tần suất phụ thuộc công nghệ, mực, môi trường và thời gian chạy. Nên làm theo hướng dẫn nhà sản xuất và vệ sinh khi chất lượng mã bắt đầu giảm.
Có nên mua máy chỉ dựa trên thông số kỹ thuật?
Không. Thông số là điều kiện tham khảo; mẫu vật liệu và tốc độ thật mới quyết định độ bám, độ rõ và chi phí thực tế.
Kết luận
Máy in phun date là thiết bị phun mực để tạo NSX, HSD, số lô và dữ liệu truy xuất trên sản phẩm hoặc bao bì. Công nghệ phù hợp giúp tự động hóa đóng gói, tăng tính nhất quán và giảm rủi ro sai mã. Lựa chọn nên dựa trên sản phẩm thật, vật liệu thật, tốc độ thật và kết quả test mẫu.
