Máy in CIJ trên chai nhựa
Cách chọn mực vị trí in và cấu hình dây chuyền

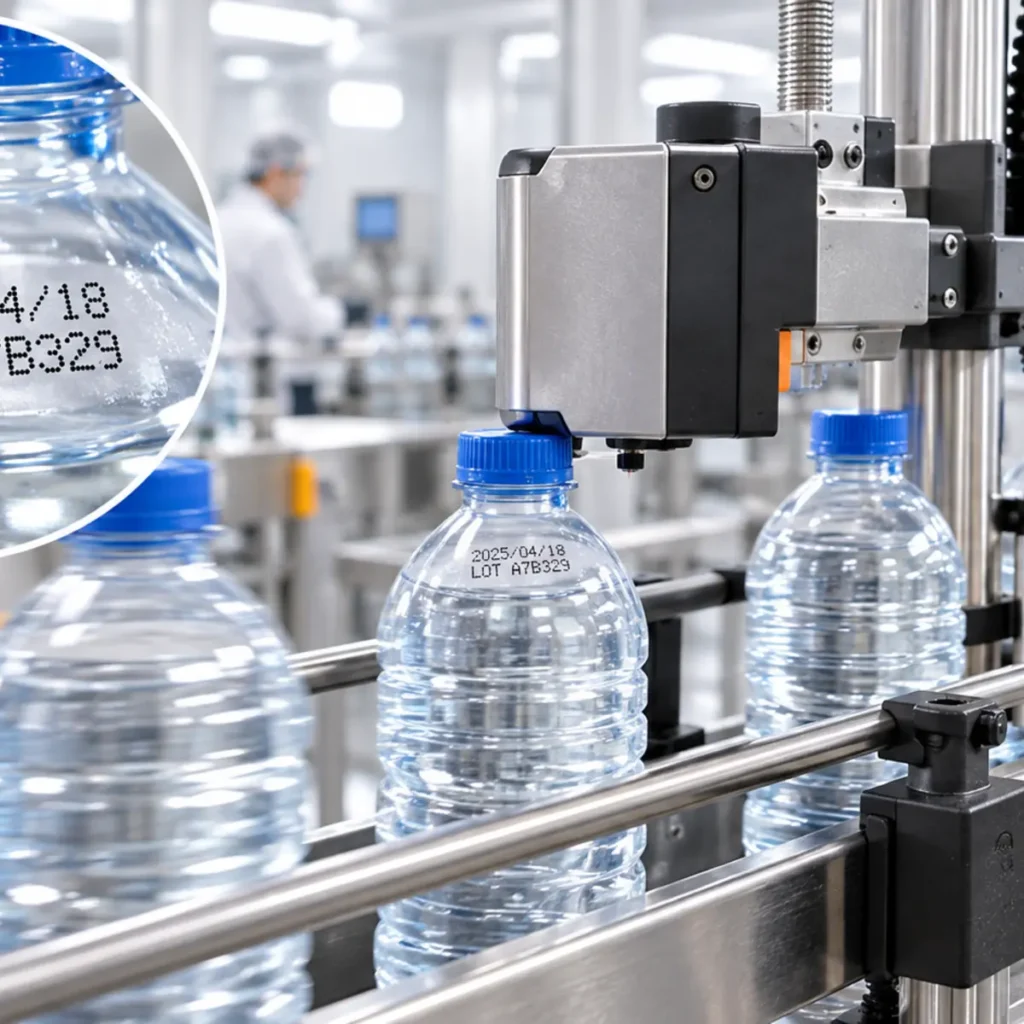

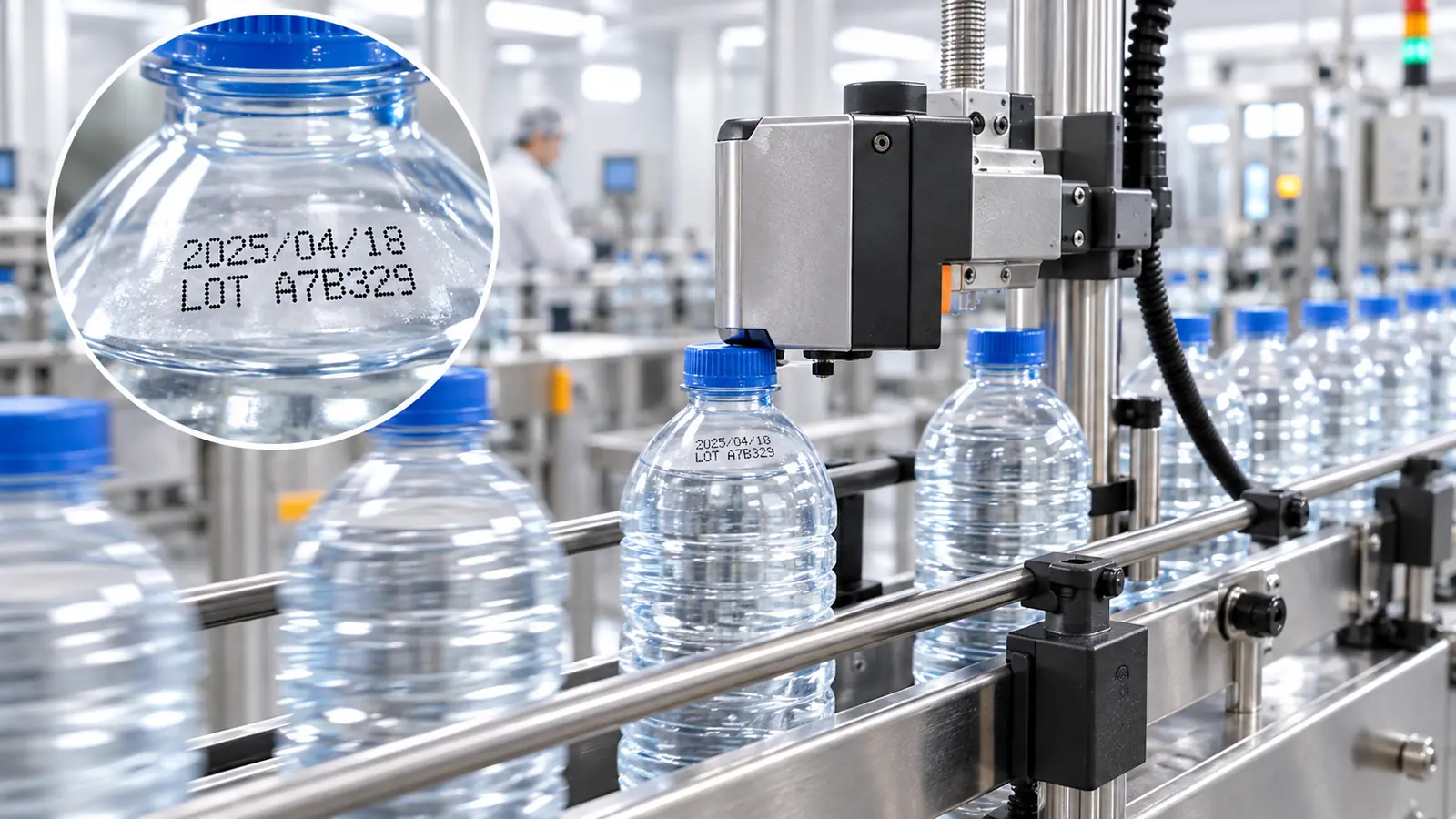

Ảnh 1 Máy in CIJ in date và mã lô trên vai chai PET trong dây chuyền đóng chai
Máy in CIJ trên chai nhựa là gì?
Máy in CIJ trên chai nhựa là hệ thống in phun mực liên tục, không tiếp xúc, dùng để tạo ngày sản xuất, hạn sử dụng, mã lô, giờ đóng gói, số series hoặc dữ liệu truy xuất trực tiếp trên thân, vai, cổ hay đáy chai. Đầu phun nhỏ và khoảng cách làm việc linh hoạt giúp CIJ phù hợp chai cong, chai di chuyển nhanh và nhiều hướng lắp đặt.
Hiệu quả không chỉ phụ thuộc vào máy. PET, HDPE, PP, PVC và nhựa tái chế có năng lượng bề mặt, phụ gia, màu sắc và độ nhám khác nhau. Cùng một loại mực có thể bám tốt trên chai này nhưng dễ bong trên chai khác. Vì vậy mẫu thật và điều kiện dây chuyền là căn cứ chính để chọn mực và nghiệm thu.
Vì sao CIJ phù hợp chai nhựa?
- In không tiếp xúc nên không ép hoặc làm biến dạng chai mỏng.
- Đầu phun gọn, dễ bố trí tại cổ, vai, thân, vùng sau nhãn hoặc đáy chai.
- Có nhiều công thức mực cho nhựa, bề mặt ẩm, màu tối và yêu cầu độ bám khác nhau.
- Có thể in dữ liệu thay đổi theo từng lô hoặc từng sản phẩm khi model hỗ trợ.
- Tích hợp cảm biến, encoder, PLC và camera kiểm tra trên dây chuyền tự động.
Phân biệt PET HDPE PP và nhựa tái chế?

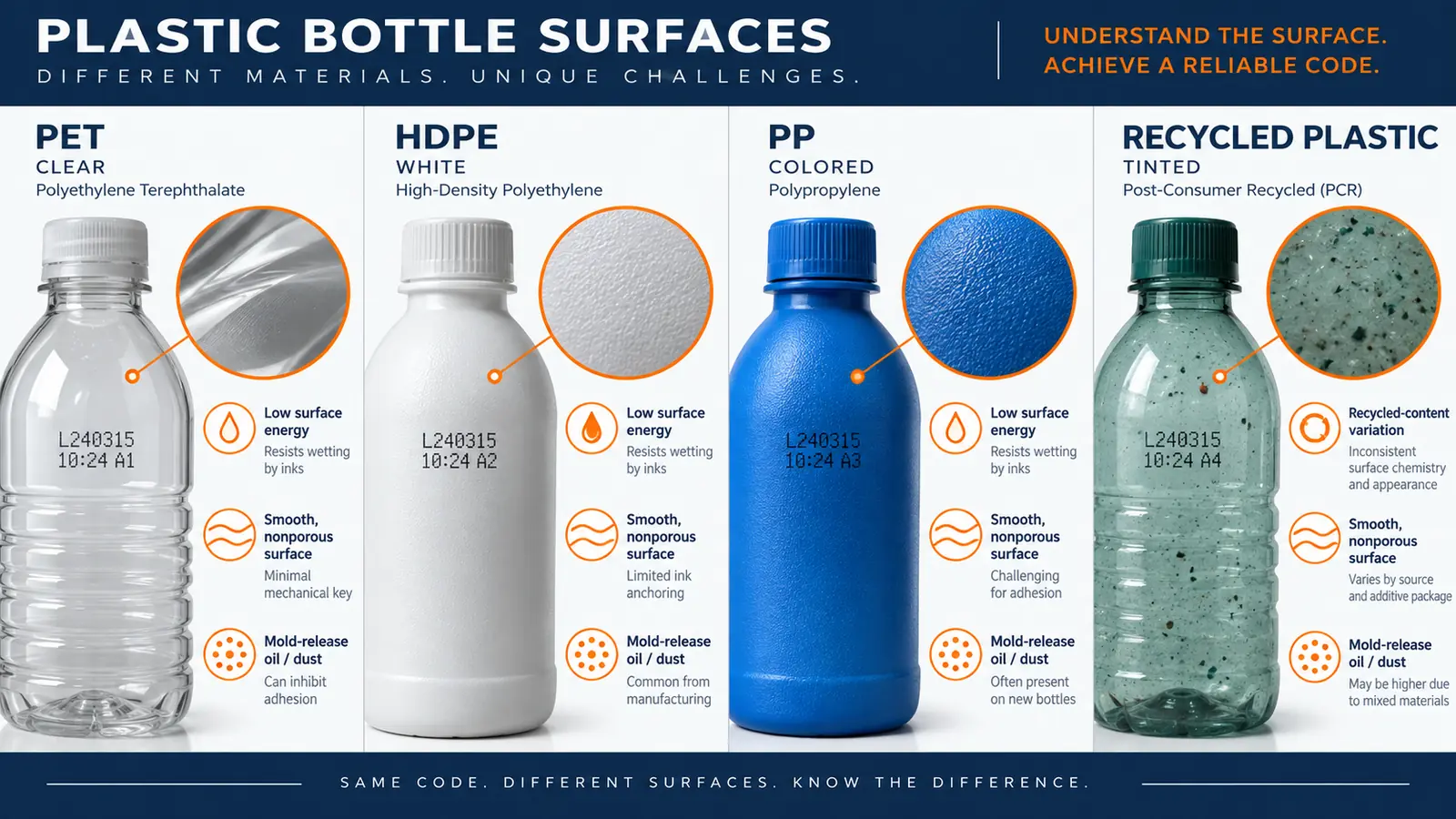

Ảnh 2 PET, HDPE, PP và nhựa tái chế có bề mặt, màu và khả năng bám mực khác nhau
| Vật liệu | Đặc điểm thường gặp | Rủi ro khi in |
| PET trong | Bề mặt trơn, bóng, nhìn xuyên | Tương phản thấp, phản sáng, có thể ngưng tụ. |
| HDPE | Mờ hoặc đục, năng lượng bề mặt thấp | Mực khó ướt, dễ trầy khi chai cọ xát. |
| PP | Nhẹ, màu đa dạng, năng lượng bề mặt thấp | Độ bám thay đổi theo phụ gia và quy trình đúc. |
| PVC và nhựa khác | Công thức, chất hóa dẻo và lớp phủ khác nhau | Cần kiểm tra tương thích mực và yêu cầu ngành. |
| Nhựa tái chế | Thành phần, màu và phụ gia có thể dao động | Độ bám và tương phản thay đổi giữa lô nguyên liệu. |
Linx lưu ý nhựa cứng thường không xốp, trơn và có thể chứa dầu tách khuôn, bụi hoặc phụ gia làm giảm bám dính. Vì thế không nên chọn mực chỉ dựa vào ký hiệu nhựa; cần test đúng chai của nhà cung cấp đang dùng.
Những thách thức khi in CIJ trên chai nhựa
| Thách thức | Biểu hiện | Hướng xử lý |
| Năng lượng bề mặt thấp | Mực co giọt, bong hoặc tróc | Thử mực bám dính cao; đánh giá xử lý bề mặt nếu có. |
| Bề mặt không thấm | Mực nằm trên bề mặt, dễ lem trước khi khô | Chọn mực khô nhanh và vị trí tránh ray dẫn hướng. |
| Dầu khuôn hoặc bụi | Độ bám không đồng đều giữa chai | Kiểm soát vệ sinh và test chai ngay sau công đoạn đúc. |
| Độ cong và rung | Mã méo, lệch hoặc mật độ điểm không đều | Dẫn hướng chai, giá đỡ cứng, giữ khoảng cách ổn định. |
| Chai trong hoặc tối màu | Mã thiếu tương phản | Đổi vị trí, màu mực hoặc dùng nền/nhãn hỗ trợ. |
| Ngưng tụ | Giọt nước làm mã đứt hoặc bám kém | Test mực cho bề mặt ẩm, giảm ngưng tụ tại điểm in. |
| Ma sát đóng gói | Mã bị chà khi gom chai hoặc đóng thùng | Chọn mực chống mài mòn và vị trí ít tiếp xúc. |
Chọn vị trí in trên chai nhựa

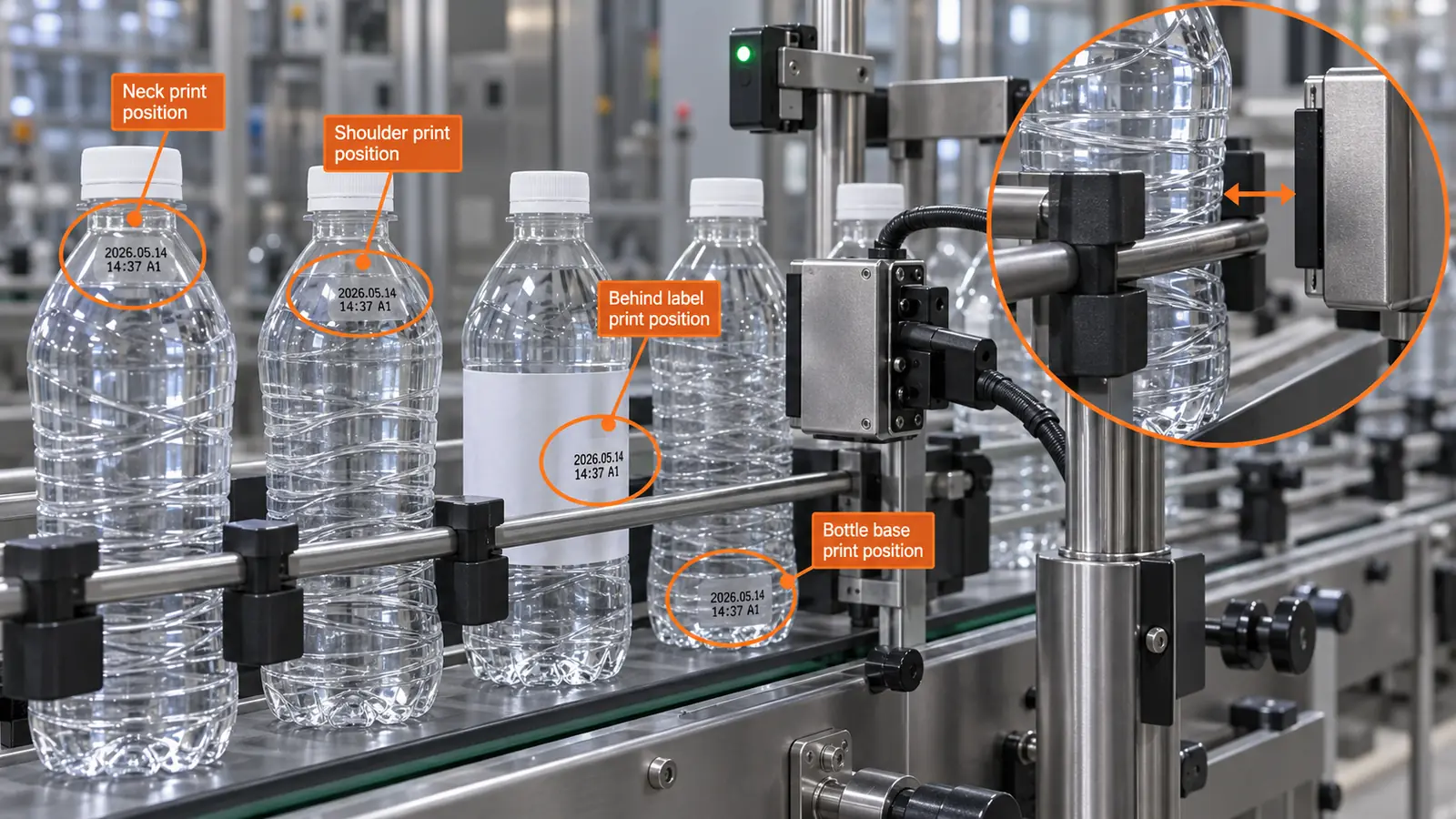

Ảnh 3 Các vị trí in thường dùng gồm cổ, vai, thân sau nhãn và đáy chai cùng cơ cấu dẫn hướng
| Vị trí | Ưu điểm | Điểm cần lưu ý |
| Cổ chai | Ít bị nhãn che, dễ nhìn | Đường kính nhỏ, cong mạnh, chai dễ dao động. |
| Vai chai | Phổ biến, gần vùng cổ | Góc nghiêng thay đổi; cần giữ khoảng cách đầu phun. |
| Thân chai | Vùng in rộng, dễ bố trí camera | Có thể bị nhãn hoặc ray dẫn hướng che/chà. |
| Sau nhãn | Giấu mã khỏi mặt trưng bày | Cần kiểm tra khả năng nhìn qua nhãn/chai. |
| Đáy chai | Không ảnh hưởng thiết kế nhãn | Khó lắp, cần che bảo vệ và kiểm tra hướng chai. |
Domino nêu các vị trí ứng dụng PET có thể gồm cổ, vai, chân chai hoặc phía sau nhãn chính. Vị trí tối ưu phải cân bằng khả năng đọc, độ ổn định cơ khí, thời gian khô và nguy cơ bị chà xát sau in.
Cảm biến và dẫn hướng cho chai trong suốt
Chai PET trong có thể gây khó cho cảm biến quang thông thường vì ánh sáng xuyên qua hoặc phản xạ từ đường gân. Có thể cần cảm biến chuyên cho vật trong suốt, cảm biến tương phản tại nắp/nhãn hoặc giải pháp cơ khí tạo điểm phát hiện ổn định. Không nên chốt loại cảm biến trước khi thử chai thật.
- Đặt cảm biến ở vùng hình học ổn định, tránh gân chai và bọt nước.
- Tách chai đủ khoảng cách để mỗi sản phẩm chỉ kích hoạt một lần.
- Dùng ray dẫn hướng hai bên nhưng không để ray chạm vào mã khi mực chưa khô.
- Dùng encoder khi tốc độ băng tải thay đổi hoặc cần giữ chiều rộng mã ổn định.
- Test lúc chai đầy, rỗng, lạnh, ướt và ở tốc độ cao nhất nếu các trạng thái này có thật.
Chọn mực CIJ theo điều kiện chai

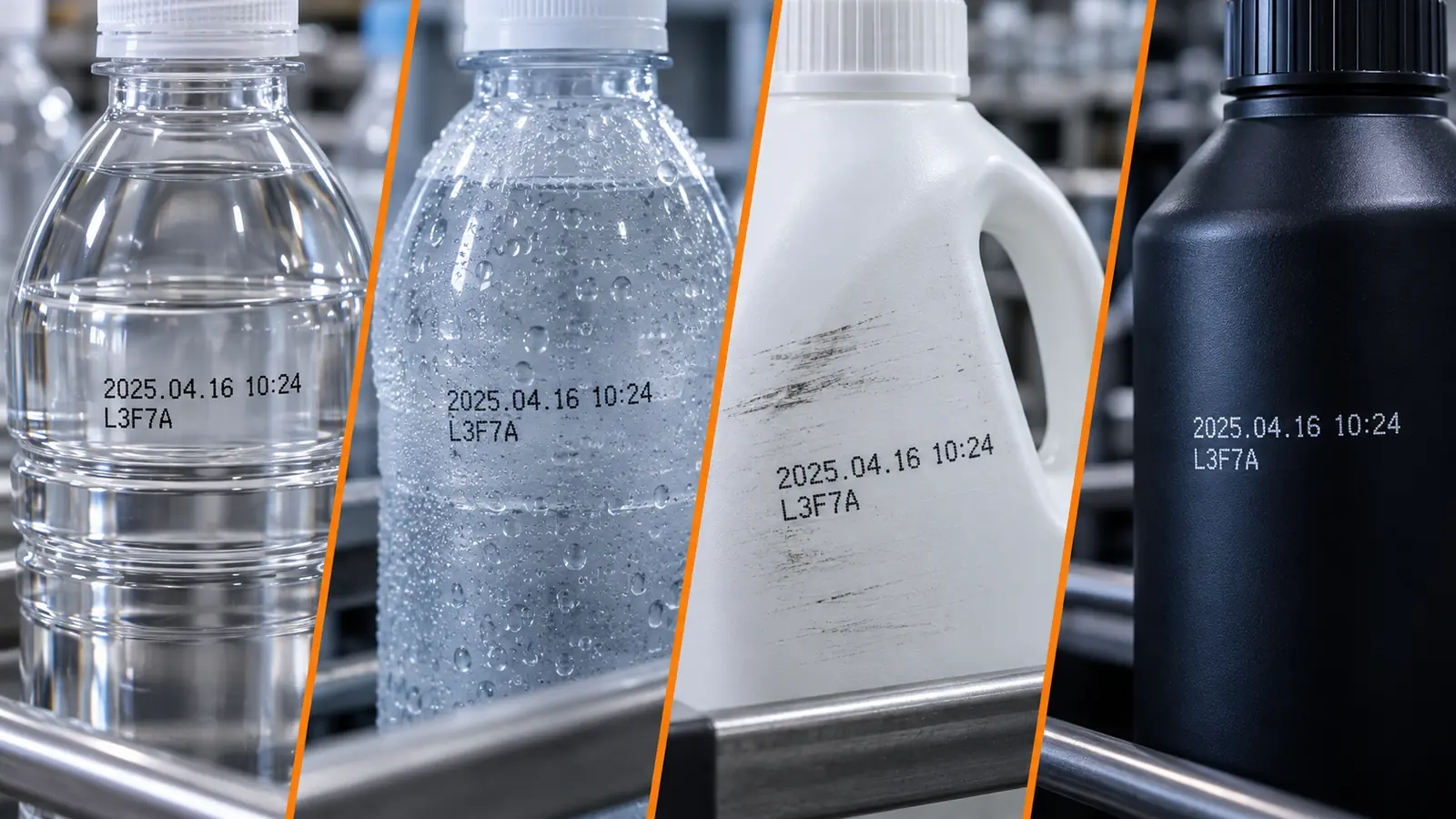

Ảnh 4 So sánh mã CIJ trên PET khô, chai ngưng tụ, HDPE chịu ma sát và chai tối màu
| Điều kiện | Mục tiêu mực | Bài test |
| PET khô sạch | Điểm sắc, bám và tương phản | Chà khô, băng dính, kiểm tra sau đóng gói. |
| Chai lạnh có nước | Bám xuyên hoặc chịu lớp ẩm nhẹ | Test tại nhiệt độ thật ngay sau chiết rót. |
| HDPE hoặc PP | Tăng bám trên bề mặt năng lượng thấp | Chà xát, cọ chai, hóa chất sử dụng thực tế. |
| Chai màu tối | Mã sáng hoặc tương phản cao | So nhiều màu/công thức dưới ánh sáng nhà xưởng. |
| Chai có dầu | Chịu dầu và không loang | Dùng đúng lượng dầu tồn dư thực tế. |
| Sau thanh trùng | Giữ mã qua nhiệt, nước hoặc hóa chất | Mô phỏng toàn bộ chu trình sau in. |
Mực CIJ riêng có khả năng chống mài mòn trên chai HDPE và bám trên nhiều loại PE, PP. Đây là ví dụ cho việc mực phải được thiết kế theo ứng dụng; không nên suy rộng hiệu năng của một mã mực sang mọi máy hoặc mọi chai.
Ngưng tụ ảnh hưởng thế nào
Chai sau chiết lạnh có thể hình thành màng nước. Nước làm thay đổi cách giọt mực tiếp xúc bề mặt, giảm độ bám hoặc khiến điểm in lan. Mức ngưng tụ thay đổi theo nhiệt độ chai, độ ẩm, thời gian từ máy chiết đến vị trí in và luồng khí trong nhà xưởng.
- Khảo sát nhiệt độ chai và độ ẩm tại đúng vị trí in.
- Nếu có thể, chọn vị trí hoặc thời điểm chai bớt ướt nhưng không làm gián đoạn dây chuyền.
- Dùng thổi khí có kiểm soát khi phù hợp; tránh làm chai rung hoặc phát tán nước vào đầu phun.
- Test công thức mực dành cho bề mặt ẩm và ghi thời gian khô thực tế.
- Đánh giá lại trong mùa hoặc ca sản xuất có độ ẩm cao nhất.
Nội dung nào nên in trên chai nhựa
| Nội dung | Ví dụ | Lưu ý |
| NSX HSD | NSX 12/09/26 – HSD 12/03/27 | Kiểm soát định dạng ngày và thay đổi ca. |
| Mã lô | LOT A1209B | Liên kết quy trình truy xuất và hồ sơ sản xuất. |
| Giờ và ca | 14:35 – C2 | Có thể tự động lấy từ đồng hồ và trường dữ liệu. |
| Số series | SN 00012345 | Cần tránh trùng, kiểm soát nguồn dữ liệu. |
| Mã 2D | Data Matrix hoặc QR tùy model | Phải test độ tương phản, vùng trống và tỷ lệ đọc. |
So sánh CIJ TIJ và laser trên chai nhựa
| Tiêu chí | CIJ | TIJ | Laser |
| Bề mặt cong | Linh hoạt, đầu phun gọn | Cần giữ cartridge gần và ổn định | Phụ thuộc trường quét và tiêu cự. |
| Chai chạy nhanh | Phù hợp nhiều dây chuyền liên tục | Phụ thuộc bản tin và độ phân giải | Tốt nếu vật liệu và công suất phù hợp. |
| Độ bền mã | Phụ thuộc công thức mực và bề mặt | Phụ thuộc mực cartridge | Thường vĩnh viễn trên vật liệu tương thích. |
| Vật tư | Mực và makeup | Cartridge hoặc hệ mực | Không dùng mực; có thể cần hút khói. |
| Điểm cần test | Bám dính, ngưng tụ, tốc độ | Khoảng cách, độ bám, cơ khí | Tương phản, biến dạng, an toàn laser. |
Quy trình gửi mẫu test tại Inknova

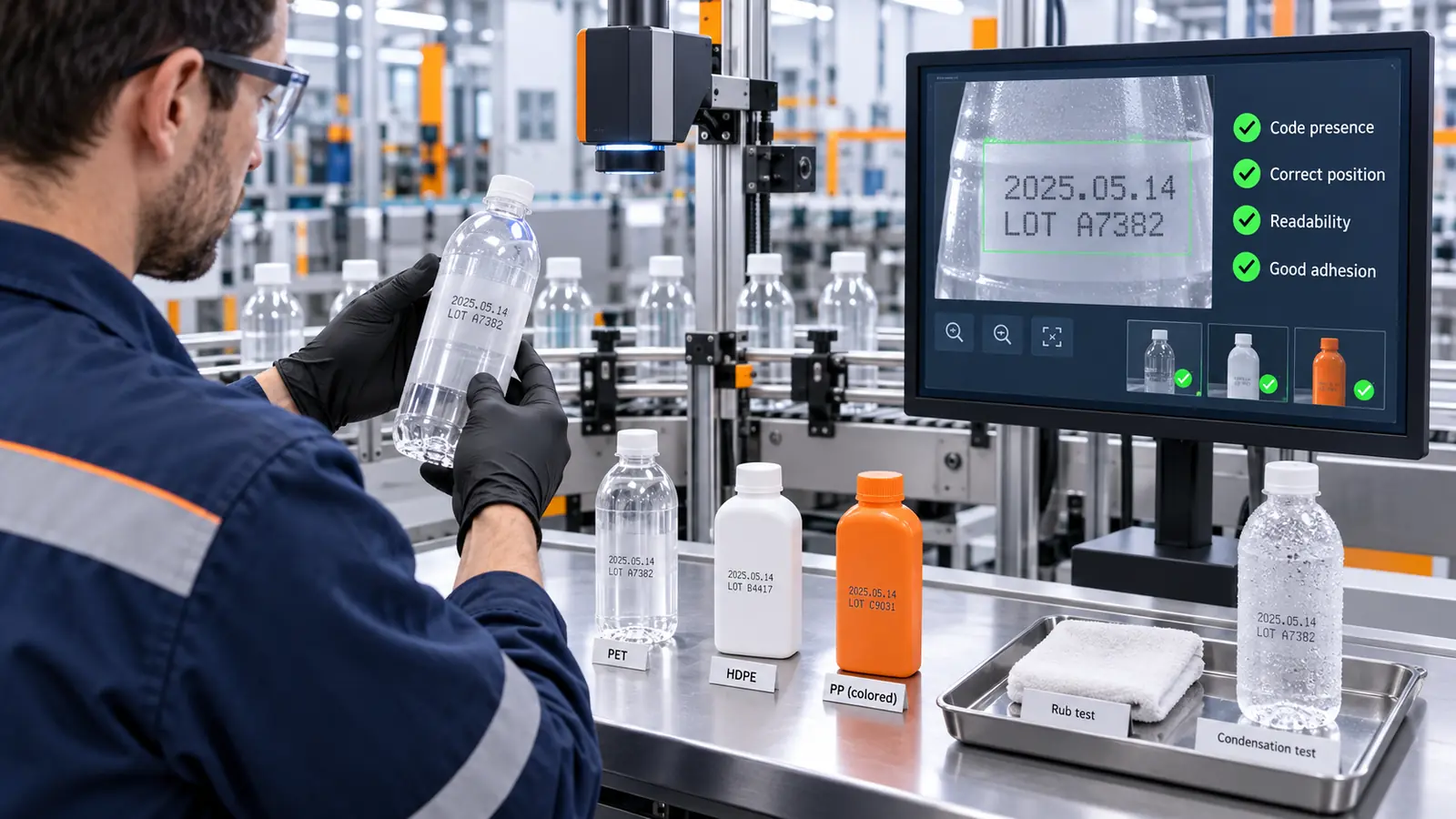

Ảnh 5 Test CIJ trên PET, HDPE, PP bằng camera, chà xát và mô phỏng ngưng tụ
| Bước | Thực hiện | Tiêu chí ghi nhận |
| 1. Phân loại chai | PET, HDPE, PP; màu, phụ gia, tái chế, lớp phủ | Mã mẫu và nhà cung cấp chai. |
| 2. Mô tả dây chuyền | Tốc độ, bước chai, đầy/rỗng, nhiệt độ, độ ẩm | Trạng thái khó nhất phải được thử. |
| 3. Chốt vị trí và bản tin | Cổ, vai, thân, đáy; số dòng và chiều cao | Vùng nhìn, khoảng cách và nguy cơ chà. |
| 4. Thử máy và mực | Nhiều công thức phù hợp vật liệu | Độ sắc, tương phản và thời gian khô. |
| 5. Thử độ bám | Chà, băng dính, nước, dầu hoặc hóa chất | Phương pháp và mức đạt đã thống nhất. |
| 6. Chạy đủ tốc độ | Thấp, danh định, cao nhất; tăng giảm tốc | Không bỏ mã, co giãn hoặc lệch vị trí. |
| 7. Xác minh và lưu mẫu | Camera/máy quét nếu cần; biên bản cấu hình | Mẫu chuẩn để nghiệm thu lắp đặt. |
10 tiêu chí chọn máy CIJ cho chai nhựa
- Loại nhựa, màu, phụ gia và tỷ lệ tái chế.
- Chai đầy hay rỗng, nhiệt độ và mức ngưng tụ.
- Vị trí in, độ cong và vùng bị nhãn che.
- Nội dung, số dòng, chiều cao chữ và mã 2D nếu có.
- Tốc độ, bước chai và trạng thái tăng giảm tốc.
- Mực: độ bám, thời gian khô, màu và khả năng chịu ma sát.
- Cảm biến cho chai trong suốt hoặc bề mặt phản sáng.
- Encoder, ray dẫn hướng và độ cứng giá đầu phun.
- Môi trường rửa nước, bụi, nhiệt và cấp bảo vệ.
- Vật tư, bảo trì, phụ tùng và thời gian hỗ trợ kỹ thuật.
Lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân thường gặp | Kiểm tra |
| Mực bong | Sai mực, dầu khuôn, năng lượng bề mặt thấp | Đổi mực, kiểm tra chai và xử lý bề mặt. |
| Mã lem | Chạm ray trước khi khô, ngưng tụ | Dời vị trí, tăng thời gian khô, test mực. |
| Mã méo | Chai rung, khoảng cách thay đổi | Chỉnh ray, giá đỡ và vị trí đầu phun. |
| Bỏ chai | Cảm biến không nhận chai trong | Đổi cảm biến/vị trí và kiểm tra phản xạ. |
| Khó đọc trên PET | Phản sáng, nhìn xuyên nền | Đổi nền nhìn, vị trí hoặc màu mực. |
| Mã bị nhãn che | Vị trí in và nhãn không đồng bộ | Chốt bản vẽ vùng in và dung sai nhãn. |
Chi phí sở hữu cần tính
Ngoài giá máy còn có mực, makeup, bộ lọc, cảm biến, encoder, giá đỡ, che chắn, camera, vật tư vệ sinh, bảo trì và chi phí hàng làm lại khi mã bong hoặc thiếu. Cấu hình rẻ nhưng dùng sai mực có thể tạo chi phí chất lượng lớn hơn phần tiết kiệm ban đầu.
Câu hỏi thường gặp
Máy CIJ in được chai PET HDPE và PP không?
Có, nhưng mỗi vật liệu, màu và phụ gia có thể cần công thức mực và điều kiện test khác nhau.
Máy CIJ có in được trên chai đang đọng nước không?
Có mực và cấu hình dành cho bề mặt ẩm, nhưng phải test mức ngưng tụ thực tế tại dây chuyền.
Nên in ở cổ vai hay đáy chai?
Tùy hình dáng, nhãn, ray dẫn hướng và khả năng đọc; vị trí tốt nhất là nơi ổn định và ít bị chà sau in.
Vì sao mực dễ bong trên chai HDPE?
HDPE có năng lượng bề mặt thấp và có thể còn dầu khuôn hoặc phụ gia, làm mực khó bám.
Cần gửi gì để Inknova test?
Gửi chai thật, mô tả vật liệu, trạng thái lạnh/ẩm, nội dung, tốc độ, vị trí in và yêu cầu độ bám.
Kết luận
Máy in CIJ trên chai nhựa phát huy hiệu quả khi máy, mực, cảm biến, cơ khí và vị trí in được chọn như một hệ thống. Doanh nghiệp nên gửi chai thật, mô phỏng trạng thái khó nhất và nghiệm thu bằng tiêu chí độ rõ, độ bám, vị trí cùng khả năng đọc.
|
