Laser UV in date
Giải pháp tạo mã tinh trên vật liệu nhạy nhiệt không dùng mực

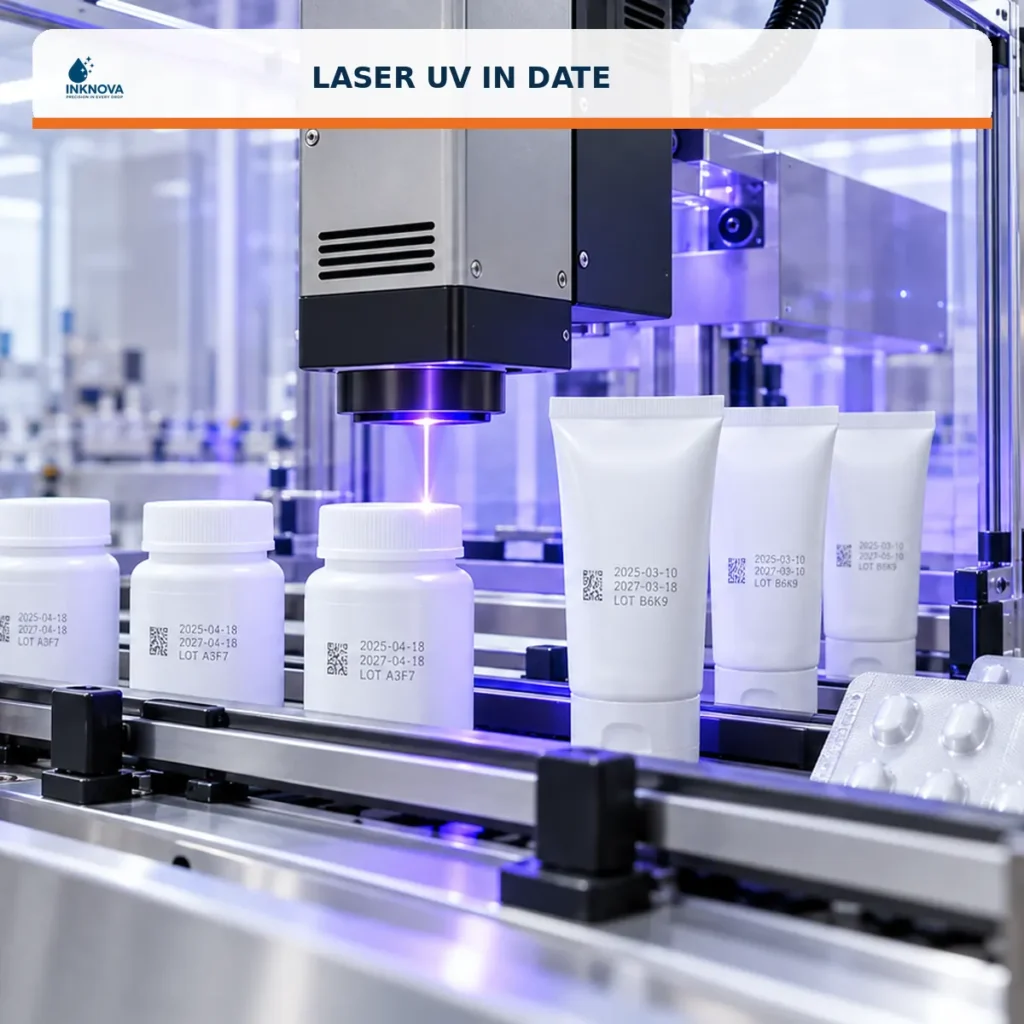

Ảnh 1 Laser UV in date trên chai nhựa, tuýp mỹ phẩm và vỉ dược phẩm
Laser UV in date là gì?
Laser UV in date là hệ thống sử dụng tia tử ngoại, phổ biến ở bước sóng khoảng 355 nm, để tạo ngày sản xuất, hạn sử dụng, số lô, serial, barcode hoặc QR Code. Năng lượng photon cao và điểm hội tụ nhỏ giúp vật liệu hấp thụ hiệu quả, tạo phản ứng quang hóa hoặc bóc vi mô với vùng ảnh hưởng nhiệt tương đối nhỏ.
Laser UV thường được gọi là giải pháp “đánh dấu lạnh”, nhưng cách gọi này không có nghĩa quá trình hoàn toàn không sinh nhiệt. Hệ thống vẫn phải được tối ưu công suất, tần số, tốc độ quét và tiêu cự để tránh đổi màu ngoài ý muốn, giòn hóa hoặc hư hỏng màng mỏng.
Nguyên lý hoạt động của laser uv in date

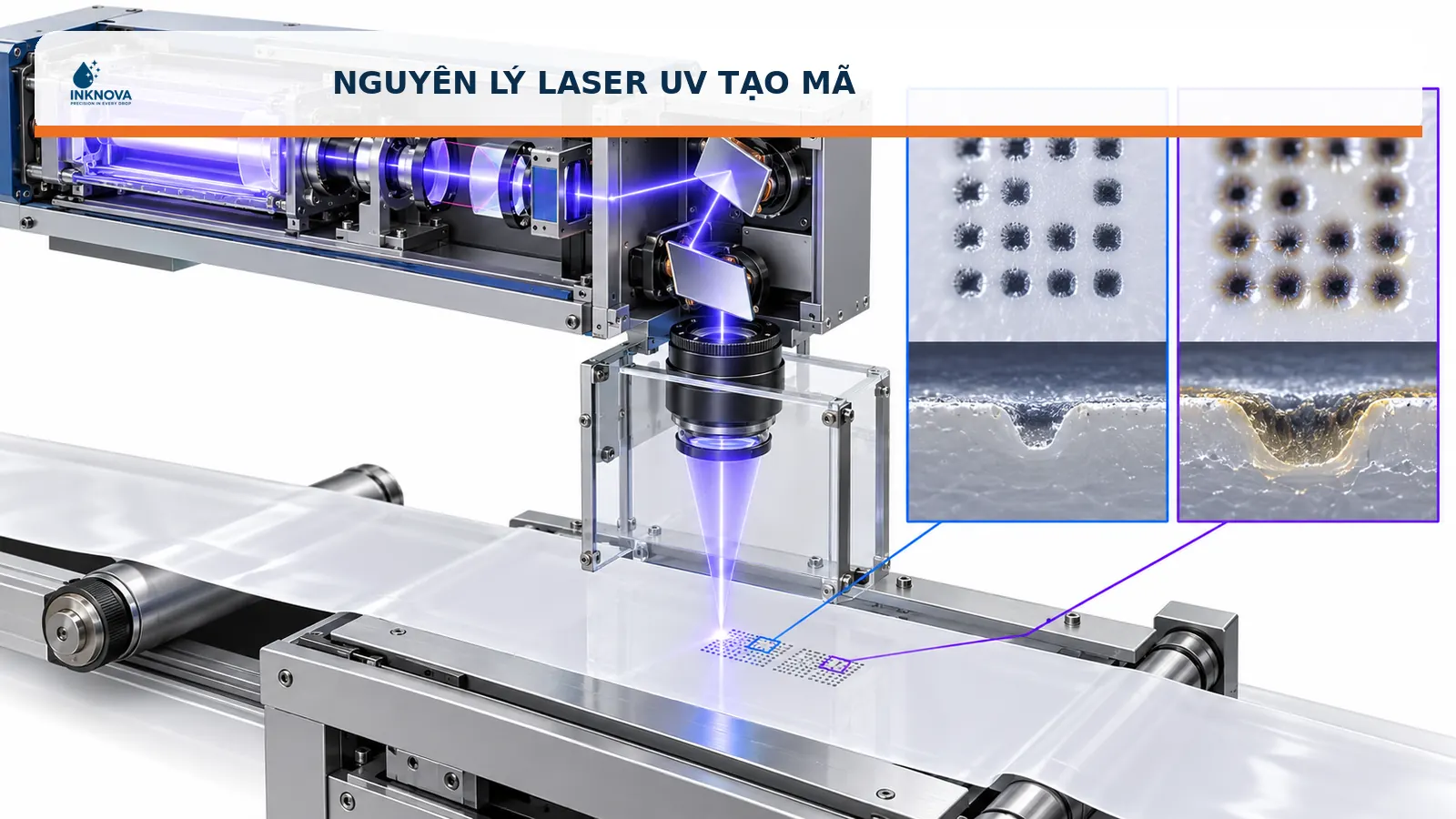

Ảnh 2 Nguồn uv, gương quét và thấu kính hội tụ tia lên bề mặt bao bì
Nguồn UV tạo xung tử ngoại, hệ quang học dẫn tia đến đầu quét galvo và thấu kính hội tụ tạo điểm nhỏ trên bề mặt. Cảm biến phát hiện sản phẩm; encoder đồng bộ tốc độ; bộ điều khiển cập nhật NSX, HSD hoặc số lô; đầu quét tạo mã khi sản phẩm đi qua vùng tiêu cự.
| Bộ phận | Vai trò |
| Nguồn laser uv | Tạo năng lượng laser; công suất và bước sóng quyết định khả năng tương tác vật liệu. |
| Đầu quét galvo | Điều khiển tia theo ký tự, logo, barcode hoặc mã 2D. |
| Thấu kính | Hội tụ tia và xác định trường khắc, khoảng làm việc, kích thước điểm. |
| Cảm biến và encoder | Xác nhận sản phẩm, vị trí và đồng bộ theo tốc độ băng tải. |
| Bộ điều khiển | Quản lý bản tin, dữ liệu biến đổi, kết nối PLC hoặc MES. |
| Buồng che và hút khói | Giảm rủi ro tiếp xúc tia và thu gom khói bụi phát sinh. |
Laser UV in date được trên vật liệu nào

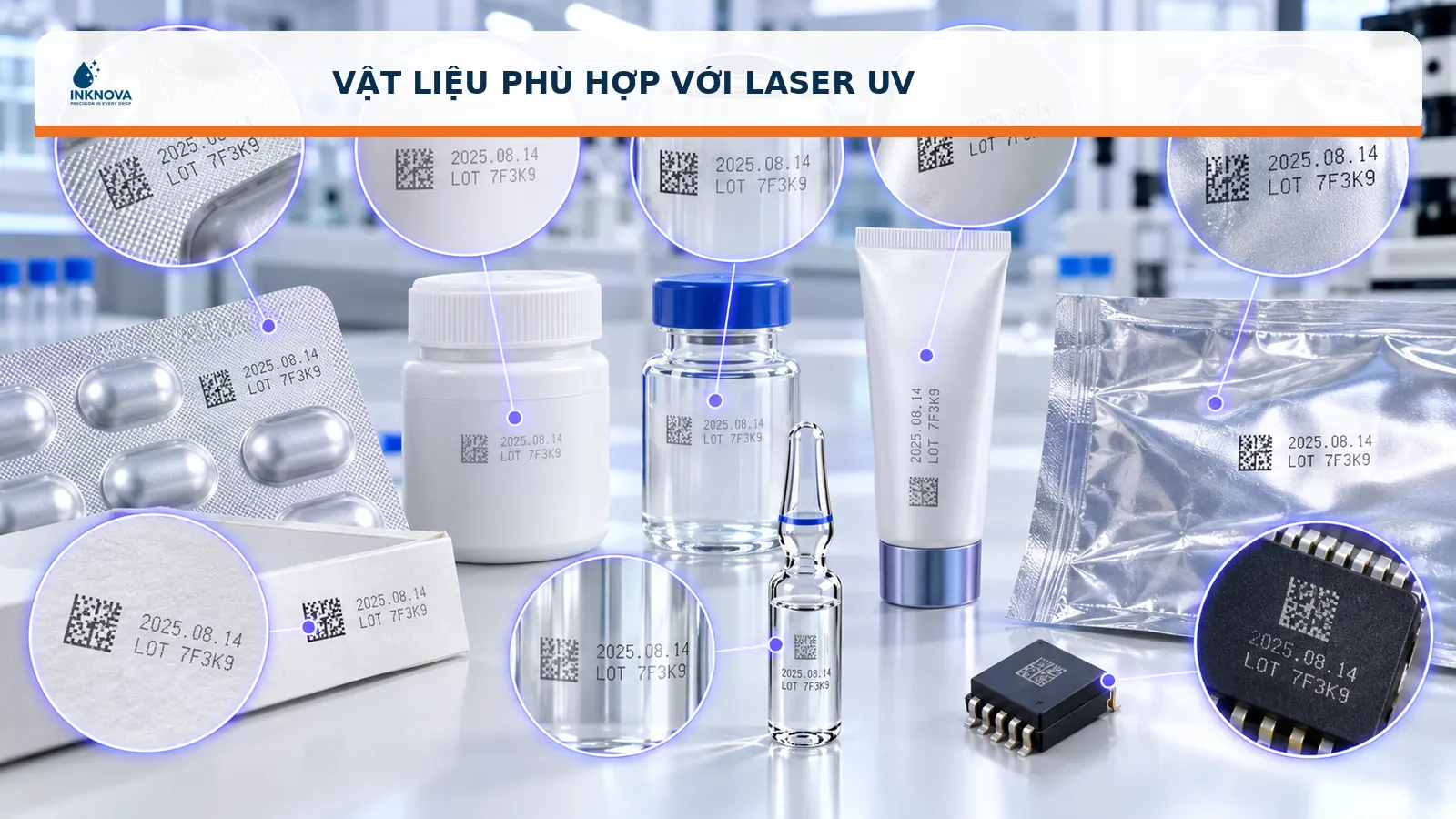

Ảnh 3 Mẫu date laser UV trên vỉ dược, chai nhựa, lọ, tuýp, màng và linh kiện
| Vật liệu | Khả năng ứng dụng | Điểm cần test |
| HDPE PP ABS và nhựa kỹ thuật | Có thể đổi màu hoặc tạo dấu tinh khi vật liệu hấp thụ phù hợp. | Polymer, phụ gia, màu và độ bền cơ học. |
| PET và nhựa trong | Có thể tạo mã rõ trong một số cấu trúc. | Độ trong, haze, nứt ứng suất và biến dạng. |
| Màng bao bì mỏng | Vùng ảnh hưởng nhiệt nhỏ giúp giảm nguy cơ co hoặc thủng. | Độ dày, lớp cản, lớp mực và độ bền hàn. |
| Vỉ dược và bao bì y tế | Tạo date, lô và mã 2D kích thước nhỏ. | Tương phản, tính toàn vẹn và yêu cầu thẩm định. |
| Thủy tinh và gốm | Có thể tạo dấu tinh trên một số bề mặt. | Vi nứt, độ sâu và độ rõ. |
| Linh kiện điện tử | Serial, Data Matrix, QR Code và ký tự rất nhỏ. | Độ chính xác, bụi và camera kiểm tra. |
| Kim loại | Có thể ứng dụng nhưng không luôn kinh tế nhất. | So sánh fiber về tốc độ, tương phản và chi phí. |
Ứng dụng phổ biến
- In NSX, HSD và số lô trên chai dược, lọ mỹ phẩm, tuýp và vỉ thuốc.
- Khắc serial, Data Matrix, QR Code kích thước nhỏ trên linh kiện điện tử.
- Tạo mã trên màng mỏng với rủi ro ảnh hưởng nhiệt thấp hơn khi tối ưu đúng.
- Đổi màu hoặc bóc vi mô trên nhựa, lớp phủ và vật liệu composite phù hợp.
- Tạo dữ liệu biến đổi theo từng sản phẩm khi kết nối PLC, MES hoặc cơ sở dữ liệu.
Ưu điểm của máy laser uv in date
- Không dùng mực hoặc dung môi để tạo mã, giảm thao tác thay vật tư in.
- Dấu bền, khó nhòe hoặc lau mất nếu chọn đúng vật liệu và thông số.
- Khắc được chữ nhỏ, logo, barcode và mã 2D với chất lượng ổn định.
- Hoạt động không tiếp xúc, phù hợp dây chuyền tốc độ cao.
- Dễ tự động cập nhật ngày, giờ, ca, số lô và dữ liệu biến đổi.
Nhược điểm và giới hạn
- Chi phí đầu tư thường cao hơn CO₂, fiber phổ thông hoặc TIJ cơ bản.
- Công suất danh định thấp nên tốc độ có thể giảm với vùng khắc lớn hoặc nội dung dày.
- Không phải mọi nhựa trong hoặc màng đều tạo đủ tương phản; test mẫu là bắt buộc.
- Tác động lên nhựa và lớp phủ vẫn có thể sinh khói hoặc sản phẩm phân hủy cần hút lọc.
- Yêu cầu buồng che, liên động, đánh giá rủi ro và đào tạo an toàn laser.
- Bề mặt cong hoặc dao động chiều cao có thể làm mã mất nét và biến dạng.
Cách chọn công suất và cấu hình
| Tiêu chí | Câu hỏi cần trả lời |
| Vật liệu | Tên vật liệu, màu, phụ gia, lớp in hoặc lớp phủ là gì? |
| Nội dung | Bao nhiêu dòng, chiều cao chữ, barcode/QR, logo hay serial? |
| Tốc độ | Sản phẩm/phút, mét/phút và khoảng cách giữa sản phẩm? |
| Trường khắc | Kích thước vùng đánh dấu và số vị trí cần khắc? |
| Độ tương phản | Dấu sáng, tối hay bóc phủ; mức đọc bằng mắt hoặc camera? |
| Tiêu cự | Bề mặt phẳng, cong hay dao động chiều cao bao nhiêu? |
| Môi trường | Bụi, ẩm, rung, nhiệt độ, vệ sinh và không gian lắp? |
| Tích hợp | Cảm biến, encoder, PLC, MES, camera và cơ cấu loại lỗi? |
Không nên chọn công suất chỉ theo nguyên tắc “càng lớn càng tốt”. Công suất, tốc độ quét, tần số, trường khắc và mật độ nội dung phải được tối ưu cùng nhau. Công suất quá cao có thể làm hỏng bao bì; quá thấp khiến dấu nhạt hoặc không theo kịp tốc độ.
Tích hợp laser uv trên băng tải

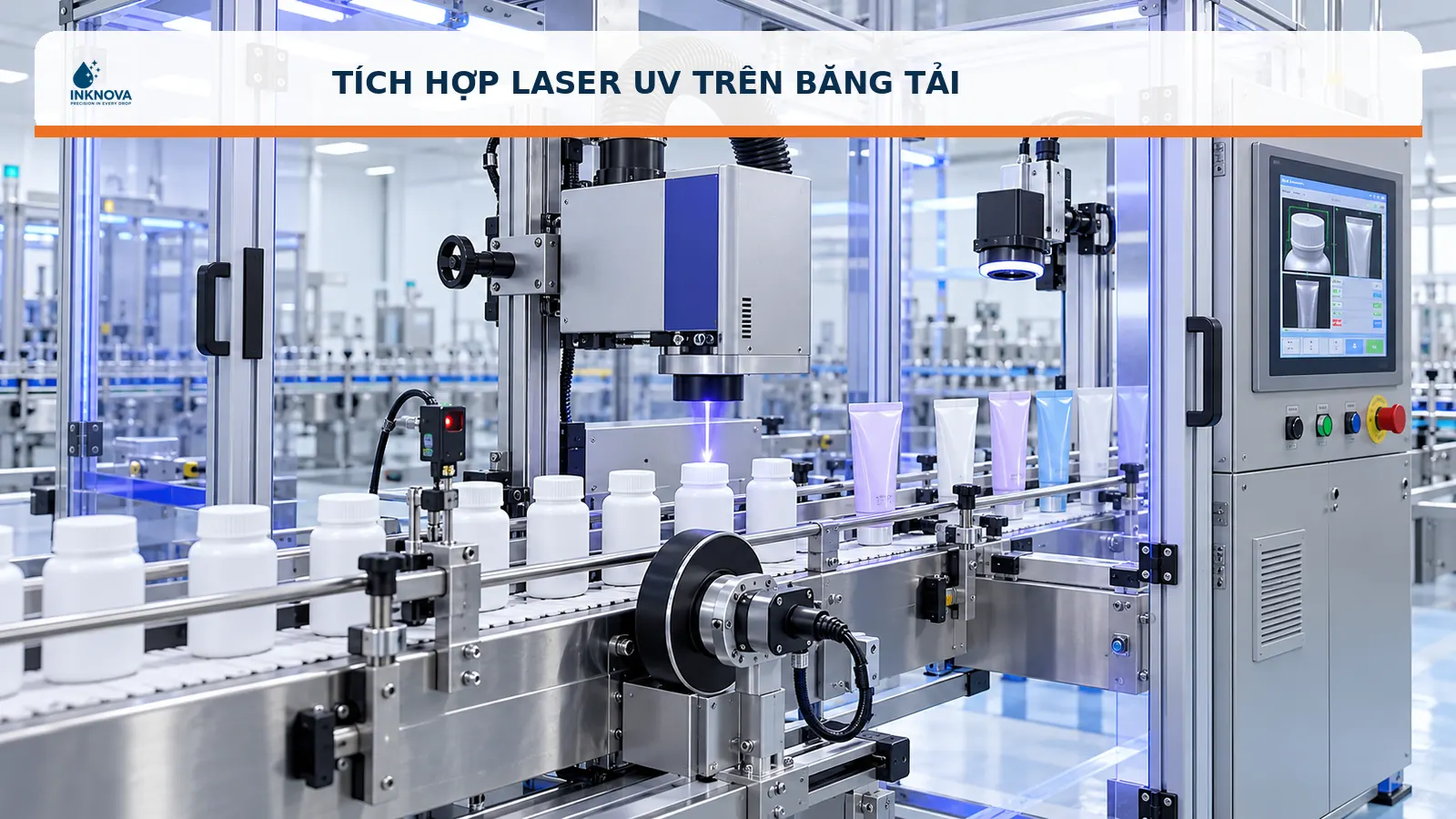

Ảnh 4 Hệ thống laser uv gồm cảm biến, encoder, giá chỉnh, buồng che và hút khói
Một cấu hình ổn định cần giữ đúng khoảng cách tiêu cự, cố định hướng sản phẩm và đồng bộ tín hiệu in. Với tốc độ thay đổi, encoder giúp đầu quét bù theo chuyển động. Buồng che phải giới hạn đường tia; cửa bảo trì cần liên động; hút khói đặt gần vùng tạo dấu nhưng không làm lệch sản phẩm.
| Hạng mục tích hợp | Yêu cầu thực tế |
| Giá đỡ | Cứng vững, chỉnh được X Y Z và khóa vị trí sau căn chỉnh. |
| Cảm biến | Phát hiện đúng mép sản phẩm, tránh kích nhầm do nền hoặc khe băng tải. |
| Encoder | Đo tốc độ thật khi băng tải tăng giảm hoặc trượt. |
| Buồng che | Che kín đường tia trong điều kiện vận hành và bảo trì bình thường. |
| Hút lọc | Lưu lượng phù hợp vật liệu, đường ống ngắn và lịch thay lọc rõ ràng. |
| Camera | Kiểm tra nội dung, vị trí, độ tương phản và khả năng đọc mã. |
So sánh UV với CO2 fiber và máy in phun
UV không phải lựa chọn tốt nhất cho mọi vật liệu. Giá trị chính nằm ở điểm hội tụ nhỏ và vùng ảnh hưởng nhiệt tương đối thấp, đặc biệt khi sản phẩm mỏng, nhỏ hoặc nhạy nhiệt. CO₂ thường kinh tế hơn trên giấy, carton và vật liệu hữu cơ; fiber thường nhanh và hiệu quả hơn trên kim loại.
| Công nghệ | Điểm mạnh | Giới hạn chính |
| Laser UV | Nhựa, màng, vỉ dược, mã tinh và vật liệu nhạy nhiệt. | Đầu tư cao; tốc độ và tương phản phải test. |
| Laser CO₂ | Giấy, carton, gỗ, thủy tinh và nhiều vật liệu hữu cơ. | Có thể ảnh hưởng nhiệt mạnh hơn trên màng hoặc nhựa mỏng. |
| Laser fiber | Kim loại, nhôm anod, bóc phủ và một số nhựa kỹ thuật. | Không phải lựa chọn mặc định cho nhựa trong hoặc màng mỏng. |
| TIJ | Lắp gọn, chữ rõ, thay đổi công việc linh hoạt. | Dùng cartridge; khoảng cách phun nhạy. |
| CIJ | Tốc độ cao, bề mặt cong và khoảng cách phun linh hoạt. | Dùng mực và makeup; cần quản lý hệ mực. |
Quy trình gửi mẫu test laser uv tại Inknova

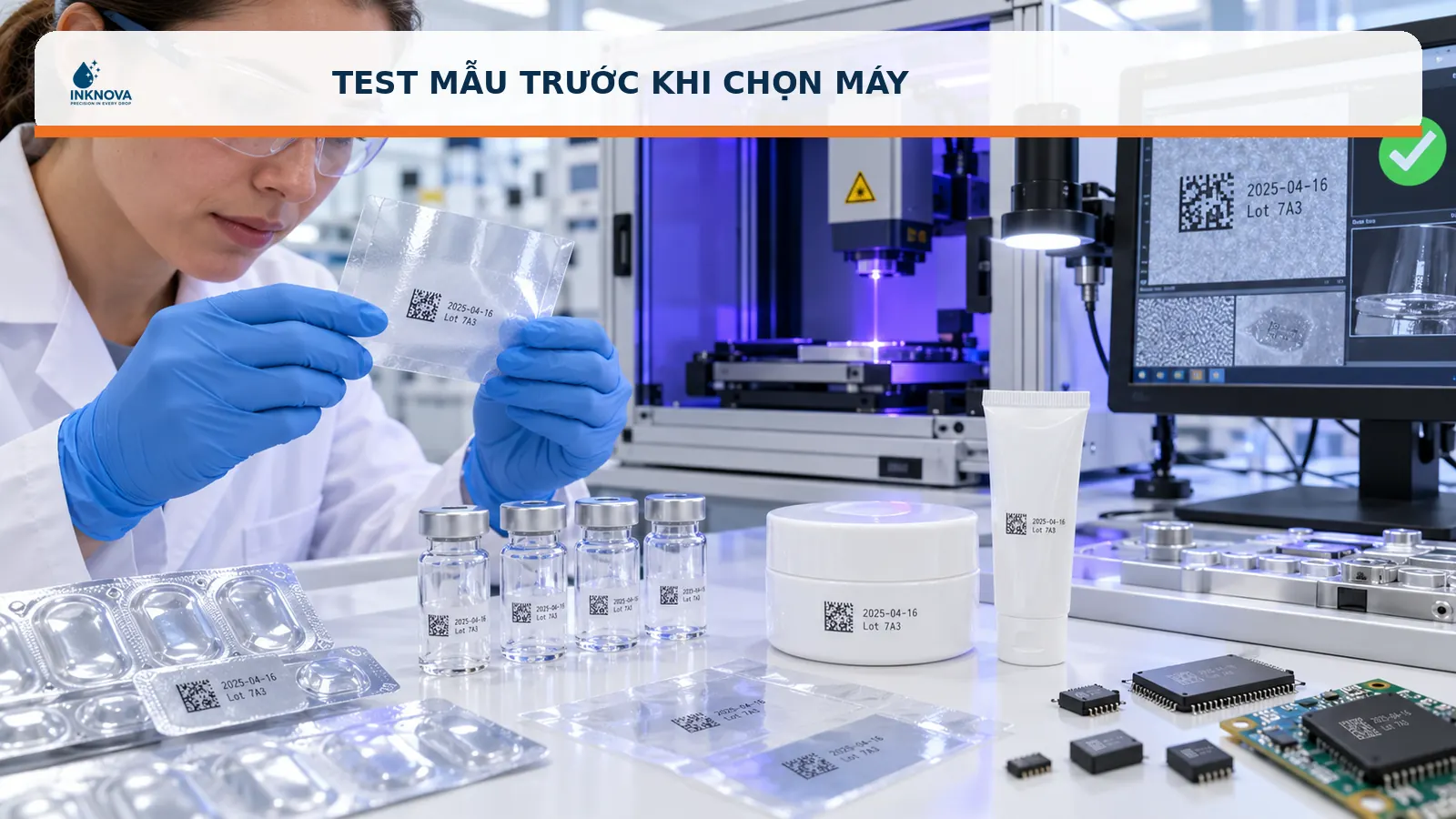

Ảnh 5 Test mẫu và kiểm tra độ tương phản, nhiệt, độ bền cùng khả năng đọc mã
- Gửi đúng mẫu thật, gồm các màu, độ dày hoặc nhà cung cấp khác nhau nếu có.
- Cung cấp loại polymer, phụ gia, lớp phủ, cấu trúc màng và yêu cầu sau khắc.
- Gửi nội dung NSX, HSD, số lô, barcode hoặc QR Code cùng kích thước yêu cầu.
- Xác nhận tốc độ băng tải, sản phẩm/phút và vị trí đánh dấu.
- Test công suất, tần số, tốc độ quét, tiêu cự; kiểm tra tương phản, co, thủng, giòn hoặc nứt.
- Lưu mẫu chuẩn, thông số, ảnh kết quả và đề xuất che chắn, hút khói, tích hợp để báo giá.
Câu hỏi thường gặp
Laser UV in date có cần mực không?
Không. Laser UV làm thay đổi bề mặt hoặc bóc vi mô để tạo mã, không phun mực hay dung môi.
Laser UV có thực sự không sinh nhiệt không?
Không nên hiểu như vậy. UV có vùng ảnh hưởng nhiệt tương đối nhỏ và thường được gọi là đánh dấu lạnh, nhưng vẫn có năng lượng và phải tối ưu thông số.
Laser UV có in được trên nhựa trong không?
Có thể với một số loại PET, PC, PMMA hoặc vật liệu có phụ gia phù hợp. Cần test mẫu để kiểm tra tương phản, haze và nứt ứng suất.
Laser UV có khắc được kim loại không?
Có thể trong một số ứng dụng, nhưng fiber thường kinh tế và nhanh hơn trên nhiều kim loại. Cần so sánh kết quả mẫu và tốc độ.
Laser UV có phù hợp màng mỏng không?
Thường có lợi nhờ điểm tia nhỏ và vùng ảnh hưởng nhiệt thấp, nhưng vẫn phải kiểm tra thủng, co màng, lớp cản và độ bền hàn.
Cần gửi gì để Inknova test mẫu?
Gửi sản phẩm thật, loại vật liệu, độ dày, lớp phủ, nội dung mã, vị trí, tốc độ dây chuyền và yêu cầu độ bền.
Kết luận
Laser UV in date đặc biệt phù hợp nhựa, màng mỏng, vỉ dược, bao bì mỹ phẩm, chai lọ và linh kiện cần mã nhỏ. Giải pháp không dùng mực, có vùng ảnh hưởng nhiệt tương đối nhỏ và dễ tích hợp tự động, nhưng không phải vật liệu nào cũng tạo đủ tương phản. Test mẫu thật ở tốc độ dây chuyền là bước quan trọng nhất trước khi chốt cấu hình.
|
