Laser fiber in date
Giải pháp in ngày sản xuất hạn sử dụng và số lô không dùng mực

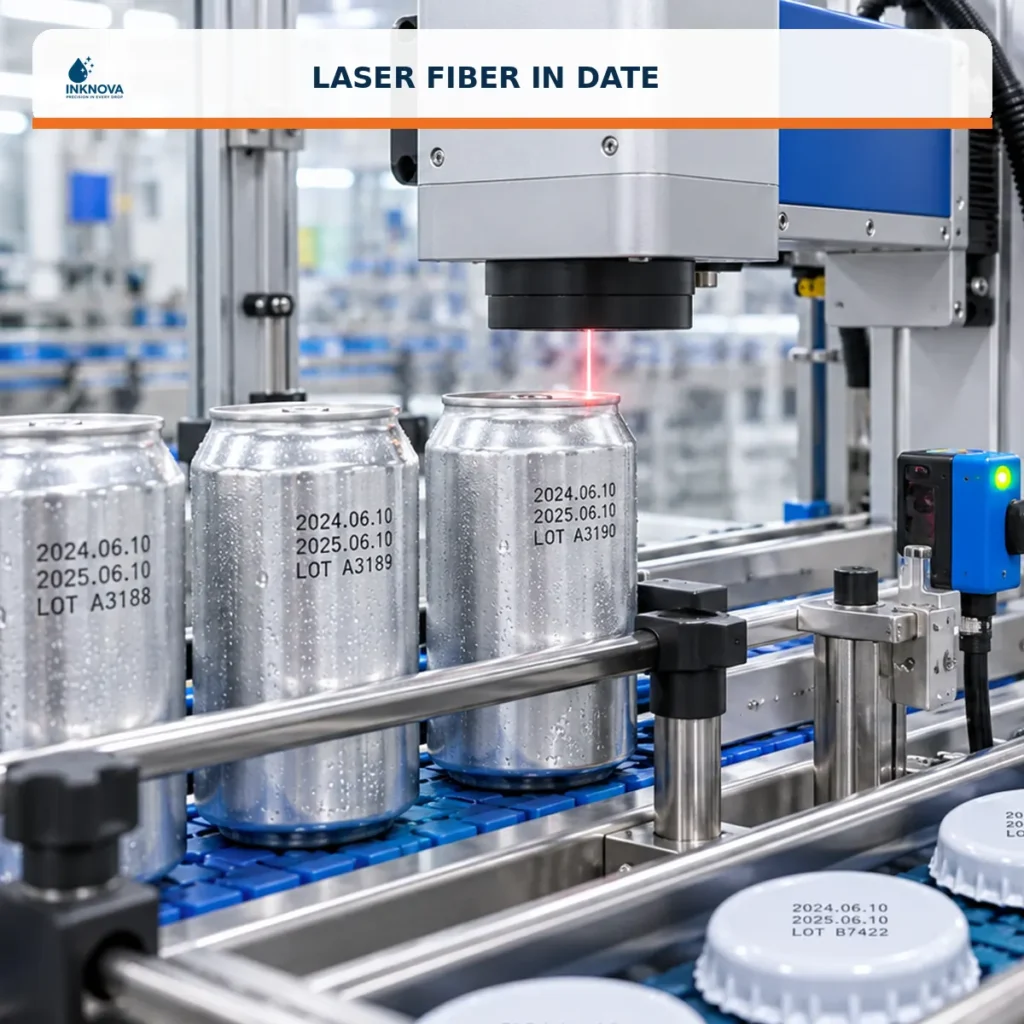

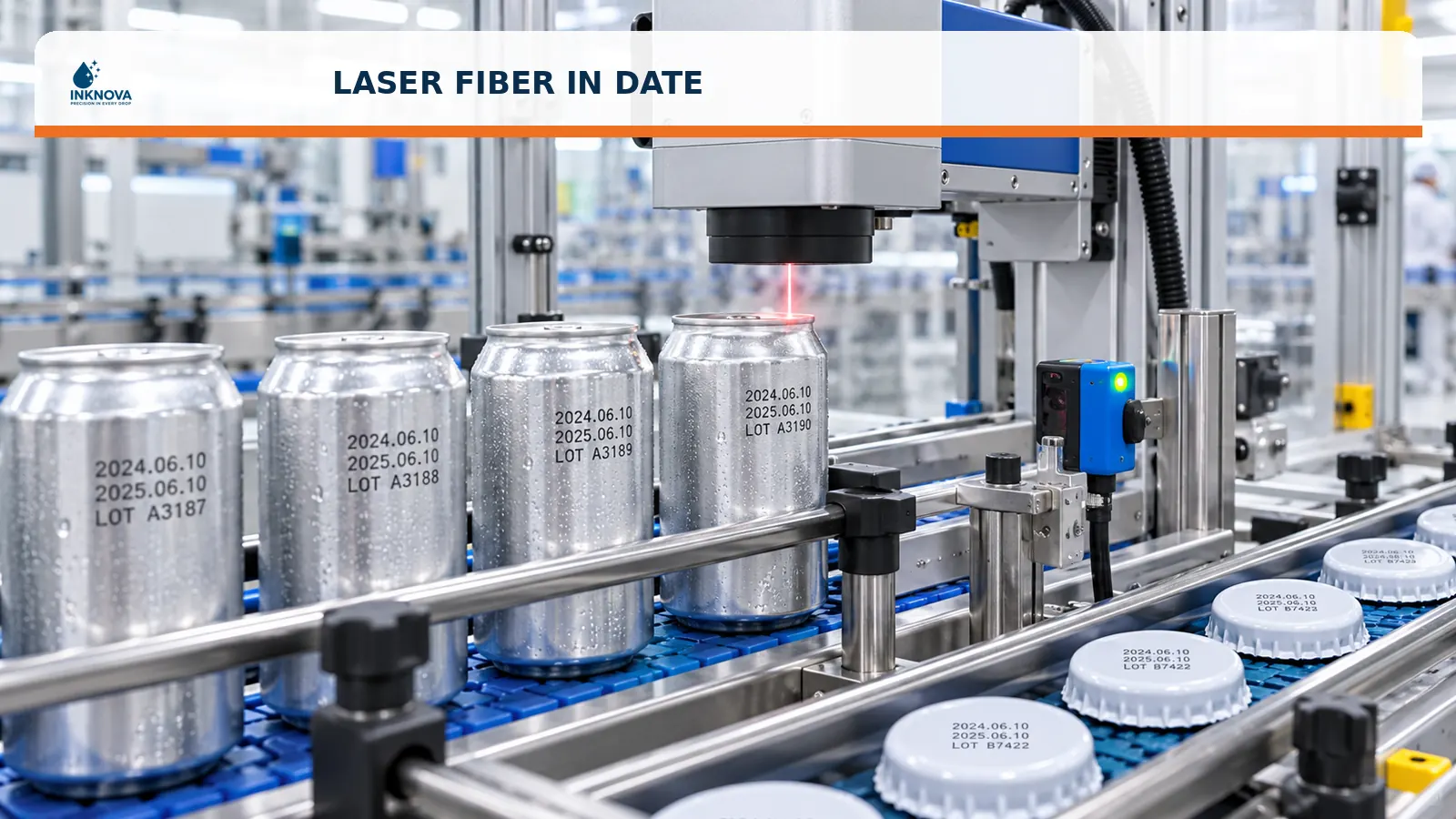

Ảnh 1 Laser fiber in date trực tiếp trên lon nhôm và nắp kim loại chạy qua dây chuyền
Laser fiber in date là gì?
Laser fiber in date là hệ thống dùng nguồn laser trạng thái rắn được khuếch đại và dẫn qua sợi quang để tạo ngày sản xuất, hạn sử dụng, số lô, serial, barcode hoặc QR Code trực tiếp trên sản phẩm. Bước sóng gần hồng ngoại khoảng 1 micromet được nhiều kim loại hấp thụ tốt, nhờ đó máy có thể khắc, ủ màu hoặc bóc lớp phủ với độ nét cao.
Hệ thống không phun mực nên không có hiện tượng lem mực hay hết cartridge giữa ca. Dấu thường bền trước ma sát, dầu và độ ẩm khi vật liệu phù hợp. Tuy nhiên, kết quả phụ thuộc hợp kim, xử lý bề mặt, màu, lớp phủ, nhựa và thông số xung của nguồn laser.
Nguyên lý hoạt động của laser fiber in date

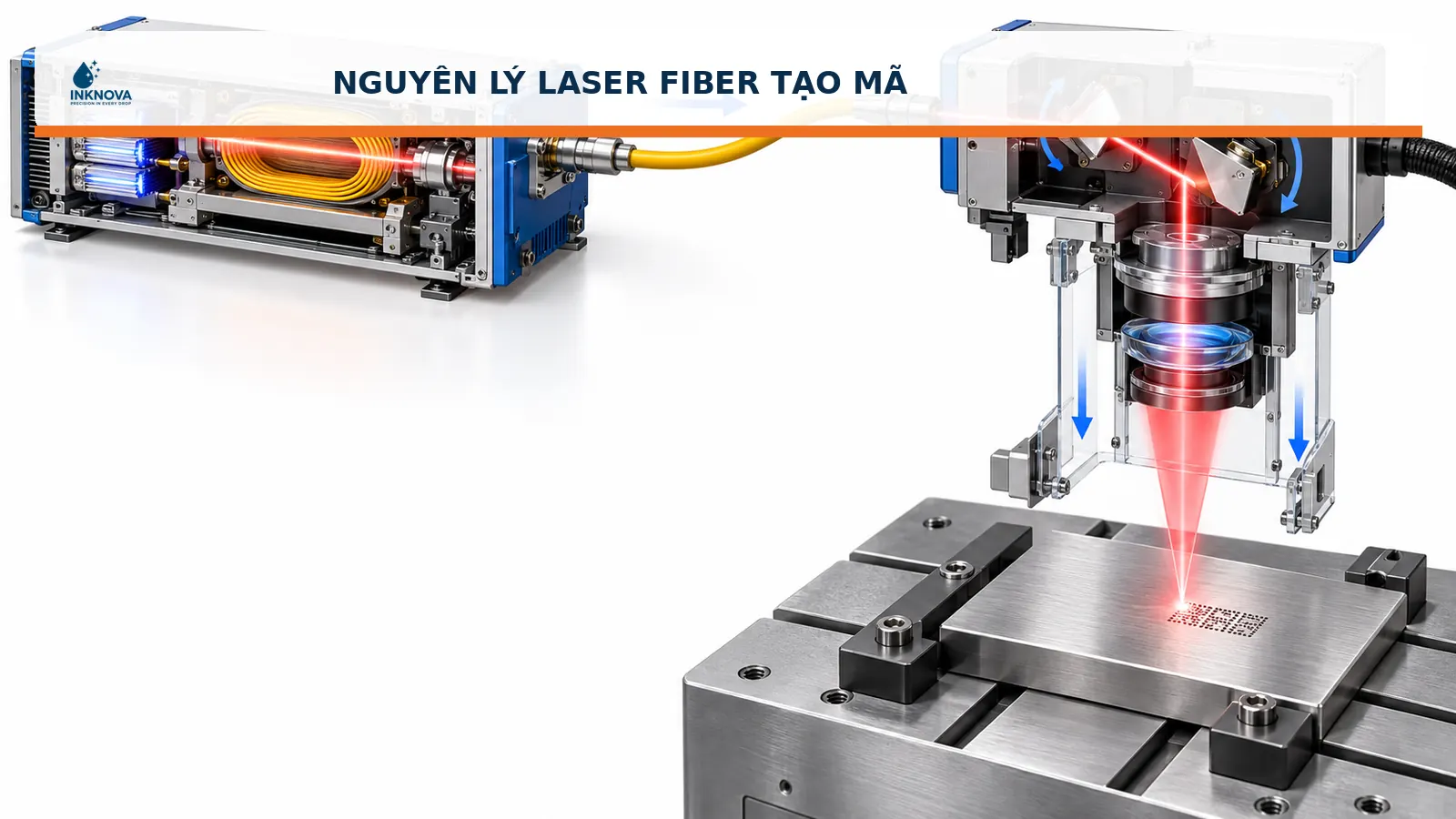

Ảnh 2 Nguồn fiber, gương quét và thấu kính hội tụ tia lên bề mặt bao bì
Nguồn fiber phát xung laser và truyền năng lượng qua sợi quang đến đầu quét. Hai gương galvo định hướng tia theo dữ liệu, thấu kính hội tụ năng lượng vào bề mặt. Cảm biến phát hiện sản phẩm; encoder đồng bộ tốc độ; bộ điều khiển cập nhật NSX, HSD hoặc số lô; đầu quét tạo mã khi sản phẩm đi qua vùng tiêu cự.
| Bộ phận | Vai trò |
| Nguồn laser fiber | Tạo năng lượng laser; công suất và bước sóng quyết định khả năng tương tác vật liệu. |
| Đầu quét galvo | Điều khiển tia theo ký tự, logo, barcode hoặc mã 2D. |
| Thấu kính | Hội tụ tia và xác định trường khắc, khoảng làm việc, kích thước điểm. |
| Cảm biến và encoder | Xác nhận sản phẩm, vị trí và đồng bộ theo tốc độ băng tải. |
| Bộ điều khiển | Quản lý bản tin, dữ liệu biến đổi, kết nối PLC hoặc MES. |
| Buồng che và hút khói | Giảm rủi ro tiếp xúc tia và thu gom khói bụi phát sinh. |
Laser fiber in date được trên vật liệu nào

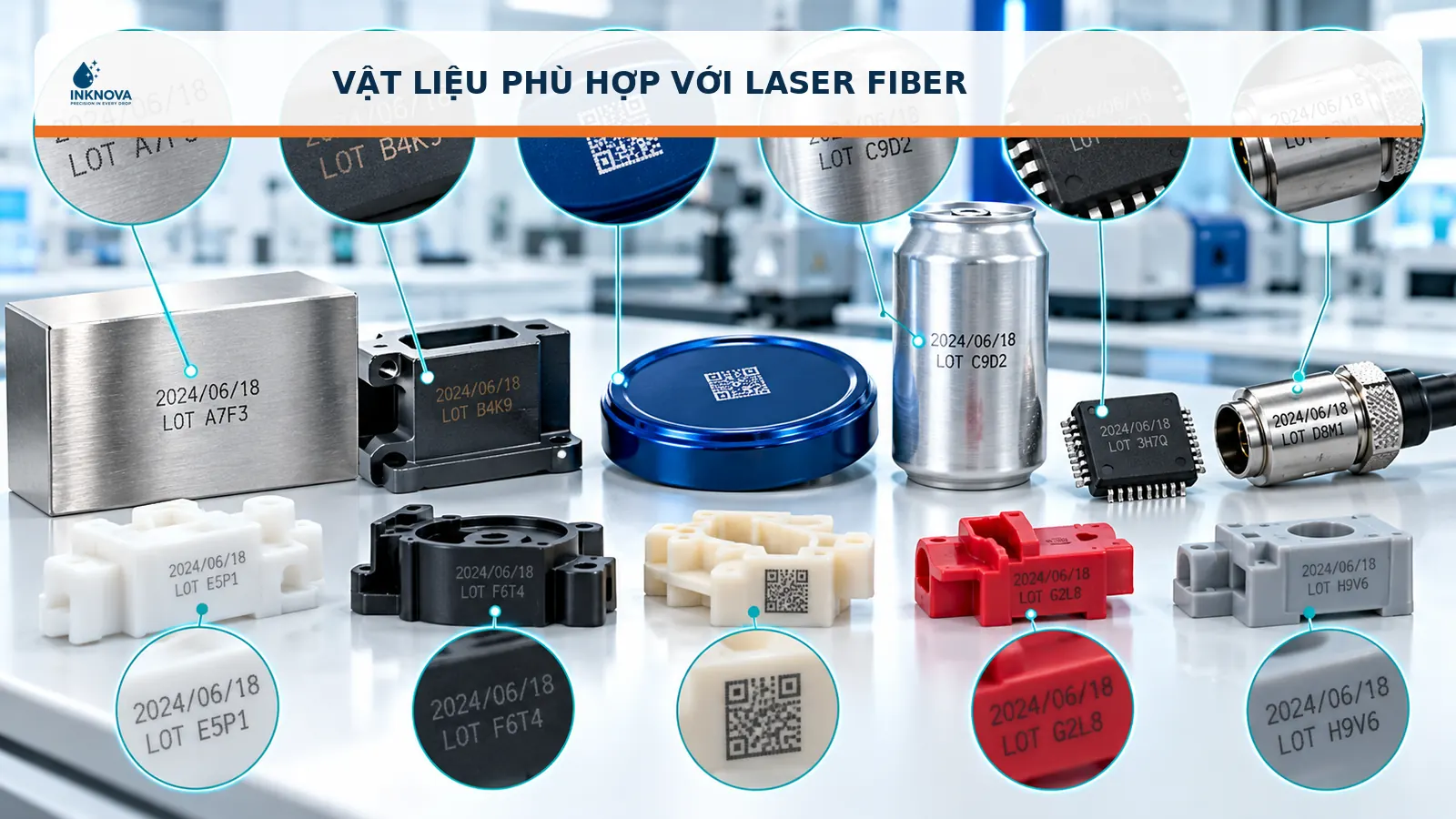

Ảnh 3 Mẫu date laser fiber trên thép, nhôm, nắp phủ, lon, linh kiện và nhựa kỹ thuật
| Vật liệu | Khả năng ứng dụng | Điểm cần test |
| Thép không gỉ | Khắc sáng/tối hoặc ủ màu tùy nguồn và thông số. | Độ tương phản, ảnh hưởng bề mặt và chống ăn mòn. |
| Nhôm và nhôm anod | Khắc lớp anod hoặc tạo dấu trên kim loại. | Màu anod, độ sâu và tốc độ. |
| Nắp và kim loại phủ sơn | Bóc lớp sơn để lộ nền tương phản. | Độ dày lớp phủ, ăn mòn và bụi khói. |
| Lon kim loại | Khắc hoặc bóc phủ trên thân, đáy, nắp. | Độ cong, độ mỏng và biến dạng nhiệt. |
| Nhựa kỹ thuật | Một số nhựa đổi màu hoặc tạo bọt tốt. | Loại polymer, phụ gia, màu và ảnh hưởng nhiệt. |
| Linh kiện điện tử | Serial, Data Matrix, QR Code và ký tự nhỏ. | Độ chính xác, phản xạ và camera kiểm tra. |
| Giấy, gỗ, thủy tinh | Không phải nhóm vật liệu ưu tiên của fiber. | Cân nhắc CO₂ hoặc UV theo yêu cầu. |
Ứng dụng phổ biến
- In NSX, HSD và số lô trên lon nhôm, nắp kim loại và bao bì có phủ.
- Khắc serial, Data Matrix, QR Code trên linh kiện cơ khí và điện tử.
- Bóc lớp sơn hoặc lớp anod để tạo mã tương phản cao.
- Đổi màu trên một số nhựa kỹ thuật hoặc nhựa có phụ gia laser.
- Tạo dữ liệu biến đổi theo từng sản phẩm khi kết nối PLC, MES hoặc cơ sở dữ liệu.
Ưu điểm của máy laser fiber in date
- Không dùng mực hoặc dung môi để tạo mã, giảm thao tác thay vật tư in.
- Dấu bền, khó nhòe hoặc lau mất nếu chọn đúng vật liệu và thông số.
- Khắc được chữ nhỏ, logo, barcode và mã 2D với chất lượng ổn định.
- Hoạt động không tiếp xúc, phù hợp dây chuyền tốc độ cao.
- Dễ tự động cập nhật ngày, giờ, ca, số lô và dữ liệu biến đổi.
Nhược điểm và giới hạn
- Không phù hợp mọi vật liệu; giấy, gỗ và thủy tinh thường hợp CO₂ hơn.
- Năng lượng quá cao có thể khắc sâu, làm đổi cơ tính lớp mỏng hoặc biến dạng nhựa.
- Bóc sơn và khắc nhựa có thể sinh bụi, khói hoặc mùi nên cần hút lọc.
- Chi phí đầu tư ban đầu thường cao hơn TIJ cơ bản.
- Yêu cầu buồng che, liên động, đánh giá rủi ro và đào tạo an toàn laser.
- Bề mặt cong hoặc dao động chiều cao có thể làm mã mất nét và biến dạng.
Cách chọn công suất và cấu hình
| Tiêu chí | Câu hỏi cần trả lời |
| Vật liệu | Tên vật liệu, màu, phụ gia, lớp in hoặc lớp phủ là gì? |
| Nội dung | Bao nhiêu dòng, chiều cao chữ, barcode/QR, logo hay serial? |
| Tốc độ | Sản phẩm/phút, mét/phút và khoảng cách giữa sản phẩm? |
| Trường khắc | Kích thước vùng đánh dấu và số vị trí cần khắc? |
| Độ tương phản | Dấu sáng, tối hay bóc phủ; mức đọc bằng mắt hoặc camera? |
| Tiêu cự | Bề mặt phẳng, cong hay dao động chiều cao bao nhiêu? |
| Môi trường | Bụi, ẩm, rung, nhiệt độ, vệ sinh và không gian lắp? |
| Tích hợp | Cảm biến, encoder, PLC, MES, camera và cơ cấu loại lỗi? |
Không nên chọn công suất chỉ theo nguyên tắc “càng lớn càng tốt”. Công suất, tốc độ quét, tần số, trường khắc và mật độ nội dung phải được tối ưu cùng nhau. Công suất quá cao có thể làm hỏng bao bì; quá thấp khiến dấu nhạt hoặc không theo kịp tốc độ.
Tích hợp laser fiber trên băng tải

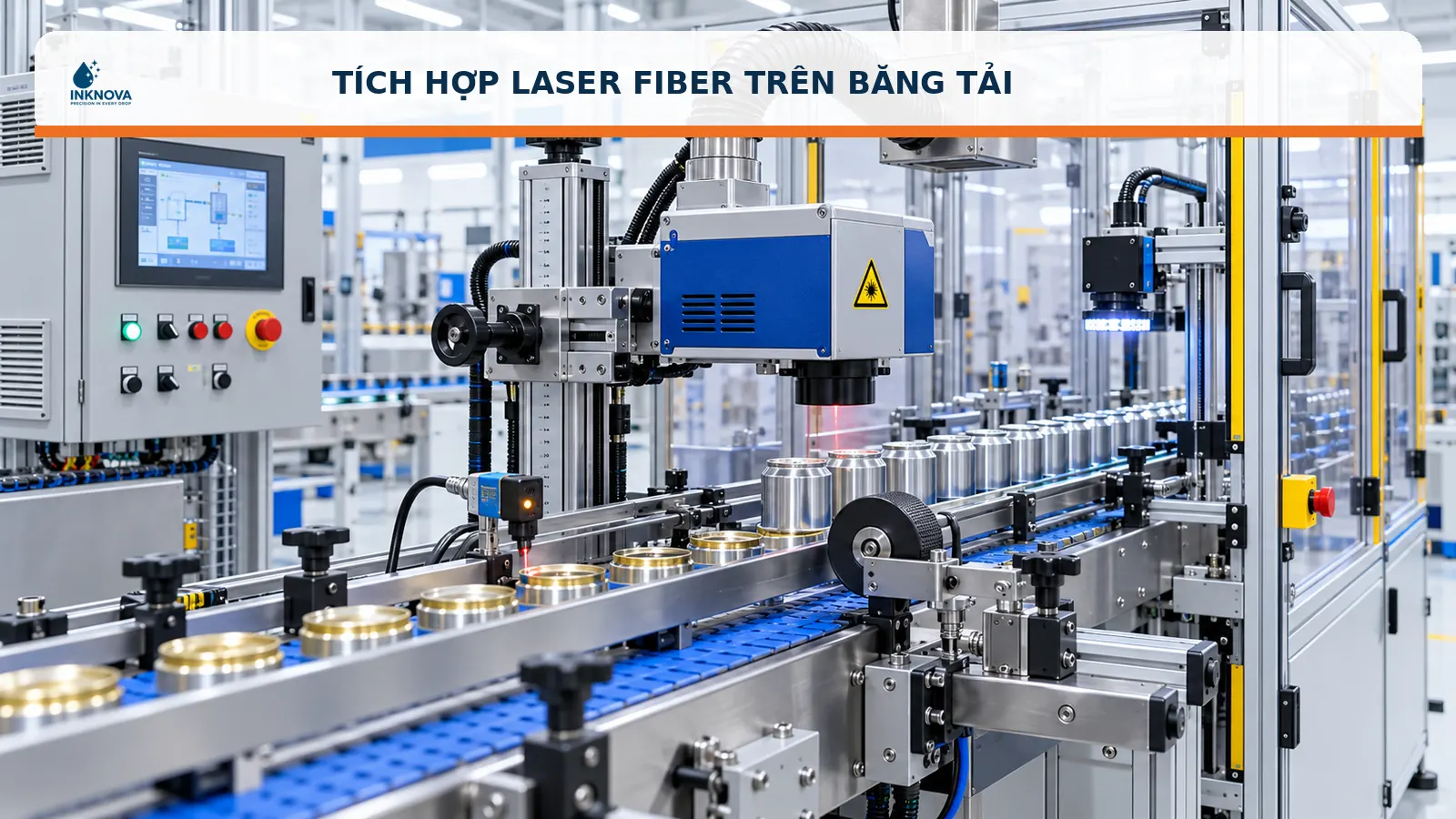

Ảnh 4 Hệ thống laser fiber gồm cảm biến, encoder, giá chỉnh, buồng che và hút khói
Một cấu hình ổn định cần giữ đúng khoảng cách tiêu cự, cố định hướng sản phẩm và đồng bộ tín hiệu in. Với tốc độ thay đổi, encoder giúp đầu quét bù theo chuyển động. Buồng che phải giới hạn đường tia; cửa bảo trì cần liên động; hút khói đặt gần vùng tạo dấu nhưng không làm lệch sản phẩm.
| Hạng mục tích hợp | Yêu cầu thực tế |
| Giá đỡ | Cứng vững, chỉnh được X Y Z và khóa vị trí sau căn chỉnh. |
| Cảm biến | Phát hiện đúng mép sản phẩm, tránh kích nhầm do nền hoặc khe băng tải. |
| Encoder | Đo tốc độ thật khi băng tải tăng giảm hoặc trượt. |
| Buồng che | Che kín đường tia trong điều kiện vận hành và bảo trì bình thường. |
| Hút lọc | Lưu lượng phù hợp vật liệu, đường ống ngắn và lịch thay lọc rõ ràng. |
| Camera | Kiểm tra nội dung, vị trí, độ tương phản và khả năng đọc mã. |
Fiber thường hay MOPA
Fiber thường phù hợp khắc date, lô, serial và bóc lớp phủ ở tốc độ cao. MOPA cho phép điều chỉnh độ rộng xung trong dải rộng hơn, hữu ích khi cần kiểm soát nhiệt, tạo dấu đen trên một số kim loại, khắc màu trên thép không gỉ hoặc xử lý nhựa nhạy hơn. MOPA không tự động tốt hơn trong mọi ứng dụng; lựa chọn phải dựa trên mẫu và tốc độ.
| Công nghệ | Điểm mạnh | Giới hạn chính |
| Fiber thường | Kim loại, anod, bóc phủ, tốc độ cao và chi phí hợp lý. | Khả năng điều khiển xung hạn chế hơn MOPA. |
| Fiber MOPA | Dải độ rộng xung linh hoạt, kiểm soát nhiệt và màu tốt hơn trong ứng dụng phù hợp. | Đầu tư cao hơn; thời gian khắc có thể tăng theo yêu cầu. |
| Laser CO₂ | Giấy, carton, gỗ, thủy tinh và nhiều vật liệu hữu cơ. | Không phải lựa chọn ưu tiên cho kim loại trần. |
| Laser UV | Mã tinh, vùng ảnh hưởng nhiệt nhỏ, hợp vật liệu nhạy nhiệt. | Đầu tư cao; vẫn phải test vật liệu. |
| TIJ hoặc CIJ | Linh hoạt với bề mặt khi có công thức mực phù hợp. | Dùng mực; độ bền dấu phụ thuộc bề mặt và mực. |
Quy trình gửi mẫu test laser fiber tại Inknova

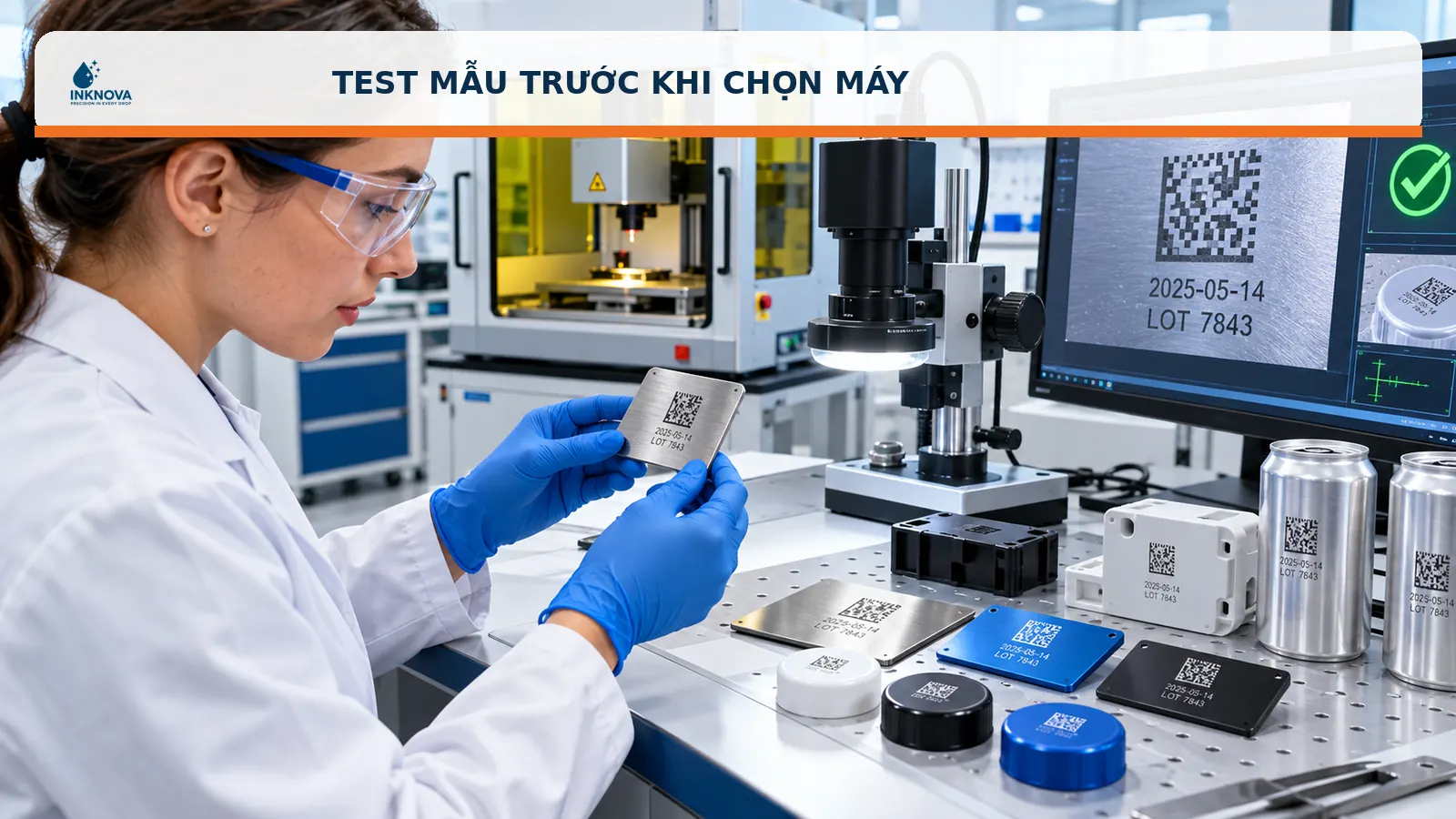

Ảnh 5 Test mẫu và kiểm tra độ tương phản, nhiệt, độ bền cùng khả năng đọc mã
- Gửi đúng mẫu thật, gồm các hợp kim, màu hoặc nhà cung cấp khác nhau nếu có.
- Cung cấp mác kim loại hoặc loại nhựa, lớp anod/sơn, độ dày và yêu cầu sau khắc.
- Gửi nội dung NSX, HSD, số lô, barcode hoặc QR Code cùng kích thước yêu cầu.
- Xác nhận tốc độ băng tải, sản phẩm/phút và vị trí đánh dấu.
- Test công suất, tần số, độ rộng xung, tốc độ quét, tiêu cự; kiểm tra tương phản và biến dạng.
- Lưu mẫu chuẩn, thông số, ảnh kết quả và đề xuất che chắn, hút khói, tích hợp để báo giá.
Câu hỏi thường gặp
Laser fiber in date có cần mực không?
Không. Laser fiber khắc, ủ màu hoặc bóc lớp phủ để tạo mã, không phun mực hay dung môi.
Laser fiber có in được trên nhựa không?
Có thể với một số loại nhựa, màu và phụ gia. Cần test mẫu để kiểm tra tương phản và ảnh hưởng nhiệt.
Laser fiber có khắc được kim loại không?
Có. Kim loại là nhóm ứng dụng nổi bật của fiber, gồm thép, nhôm, nhôm anod và nhiều hợp kim; kết quả tùy bề mặt và thông số.
Khi nào nên chọn fiber MOPA?
MOPA đáng cân nhắc khi cần điều khiển độ rộng xung, giảm ảnh hưởng nhiệt hoặc tạo màu/dấu đen trong ứng dụng phù hợp.
Dấu laser fiber có bền không?
Dấu thường bền và khó lau vì được tạo trực tiếp trên hoặc trong lớp bề mặt. Độ bền cụ thể phụ thuộc cơ chế tạo dấu.
Cần gửi gì để Inknova test mẫu?
Gửi sản phẩm thật, mác vật liệu, lớp phủ, nội dung mã, vị trí, tốc độ dây chuyền và yêu cầu độ bền.
Kết luận
Laser fiber in date đặc biệt phù hợp kim loại, nhôm anod, thép không gỉ, nắp sơn, linh kiện và một số nhựa kỹ thuật. Giải pháp cho dấu bền, không dùng mực và dễ tích hợp tự động, nhưng phải chọn đúng fiber thường hay MOPA, công suất, thông số xung, tiêu cự, hút khói và che chắn. Test mẫu thật ở tốc độ dây chuyền là bước quan trọng nhất trước khi chốt cấu hình.
|
