Máy in date trên dây chuyền sản xuất?
Vị trí lắp đặt, tín hiệu tích hợp và tiêu chí nghiệm thu thực tế

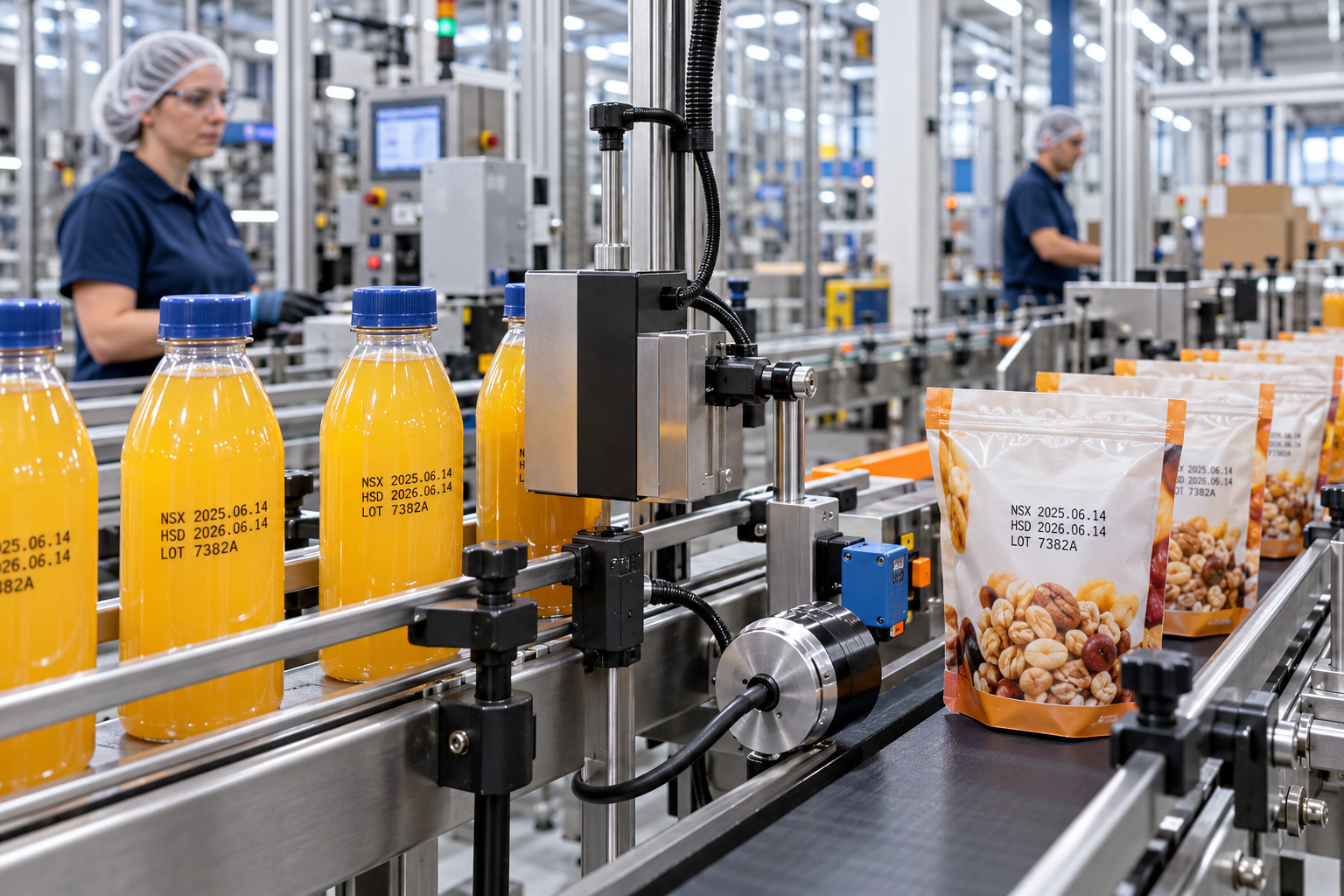

Ảnh 1 Máy in date tích hợp giữa các công đoạn trên dây chuyền sản xuất
Máy in date trên dây chuyền sản xuất là gì
Máy in date trên dây chuyền là thiết bị được lắp tại một công đoạn cố định để in NSX, HSD, số lô, ca, bộ đếm hoặc mã truy xuất khi sản phẩm di chuyển qua vùng in. Máy có thể nhận tín hiệu trực tiếp từ cảm biến, encoder, PLC hoặc máy đóng gói để bản in xuất hiện đúng thời điểm và đúng vị trí.
Hiệu quả của hệ thống không chỉ phụ thuộc model máy in. Giá đỡ, dẫn hướng sản phẩm, khoảng cách đầu in, tín hiệu kích hoạt, tốc độ, môi trường và dữ liệu đầu vào đều ảnh hưởng chất lượng. Vì vậy việc khảo sát dây chuyền cần được thực hiện trước khi chốt cấu hình.
Các thành phần của hệ thống trên dây chuyền
- Bộ điều khiển và màn hình để chọn mẫu, định dạng dữ liệu và theo dõi trạng thái.
- Đầu in CIJ, TIJ, TTO hoặc nguồn laser tùy vật liệu và dây chuyền.
- Cảm biến sản phẩm để xác định thời điểm kích hoạt bản in.
- Encoder để đo chuyển động và giữ khoảng cách ký tự ổn định khi tốc độ thay đổi.
- Giá đỡ, ray dẫn hướng hoặc băng tải để giữ vị trí sản phẩm so với đầu in.
- PLC, ERP, MES, camera và cơ cấu loại lỗi khi cần tích hợp sâu hơn.
Nên đặt máy in date ở vị trí nào trên dây chuyền

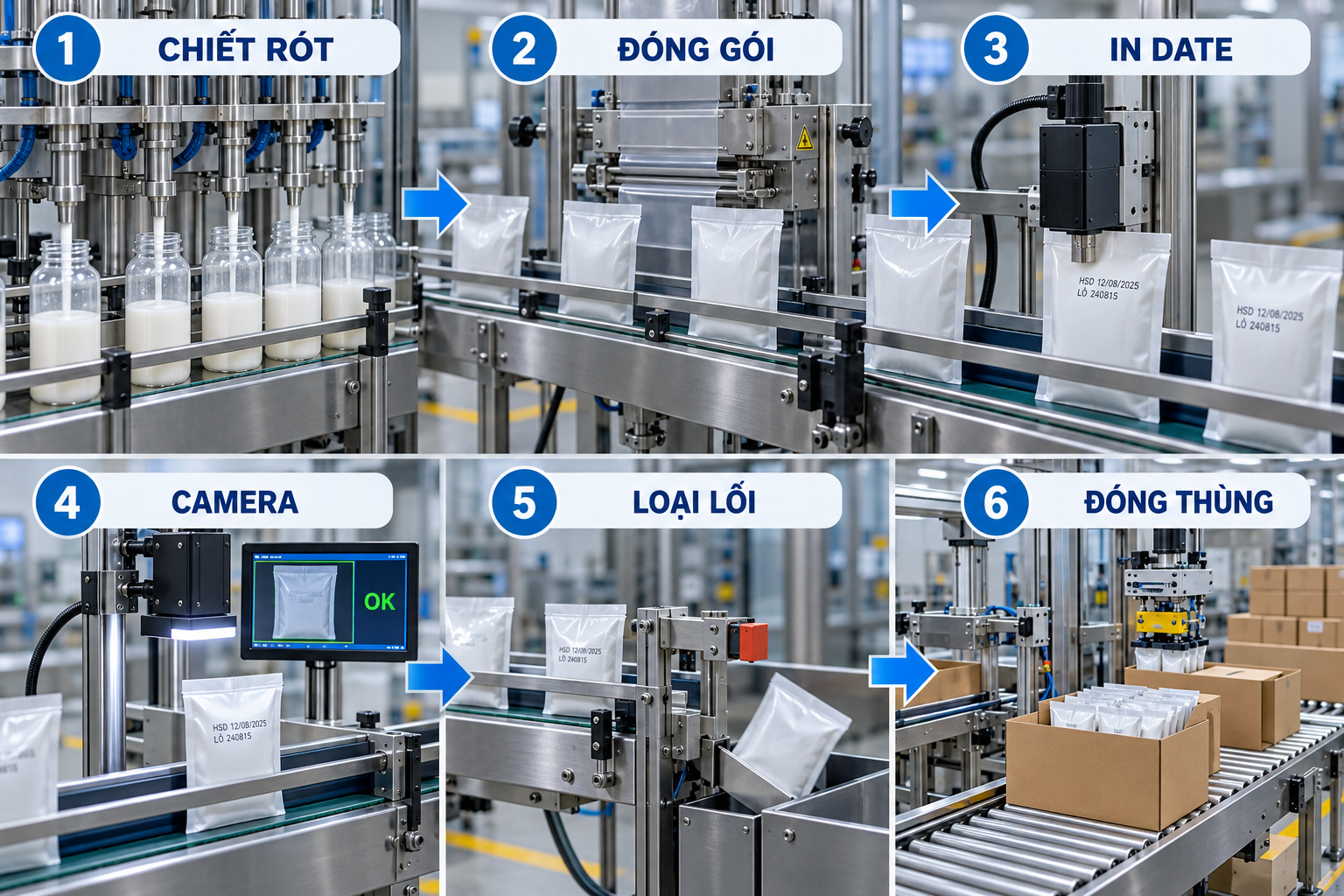

Ảnh 2 Vị trí in date giữa công đoạn đóng gói, camera, loại lỗi và đóng thùng
- Đặt sau khi bề mặt cần in đã hình thành và ổn định.
- Đặt trước công đoạn khiến vị trí in bị che khuất như đóng thùng hoặc dán nhãn phủ lên.
- Chừa đủ thời gian để mực khô trước khi sản phẩm tiếp xúc ray, chồng xếp hoặc đóng gói thứ cấp.
- Bảo đảm có khoảng thẳng đủ dài để cảm biến phát hiện và đầu in làm việc ổn định.
- Bố trí không gian thao tác để vệ sinh, thay vật tư và bảo trì an toàn.
- Nếu dùng camera và cơ cấu loại, chừa khoảng cách đủ để hệ thống ra quyết định và tách sản phẩm.
Các tín hiệu và dữ liệu cần tích hợp

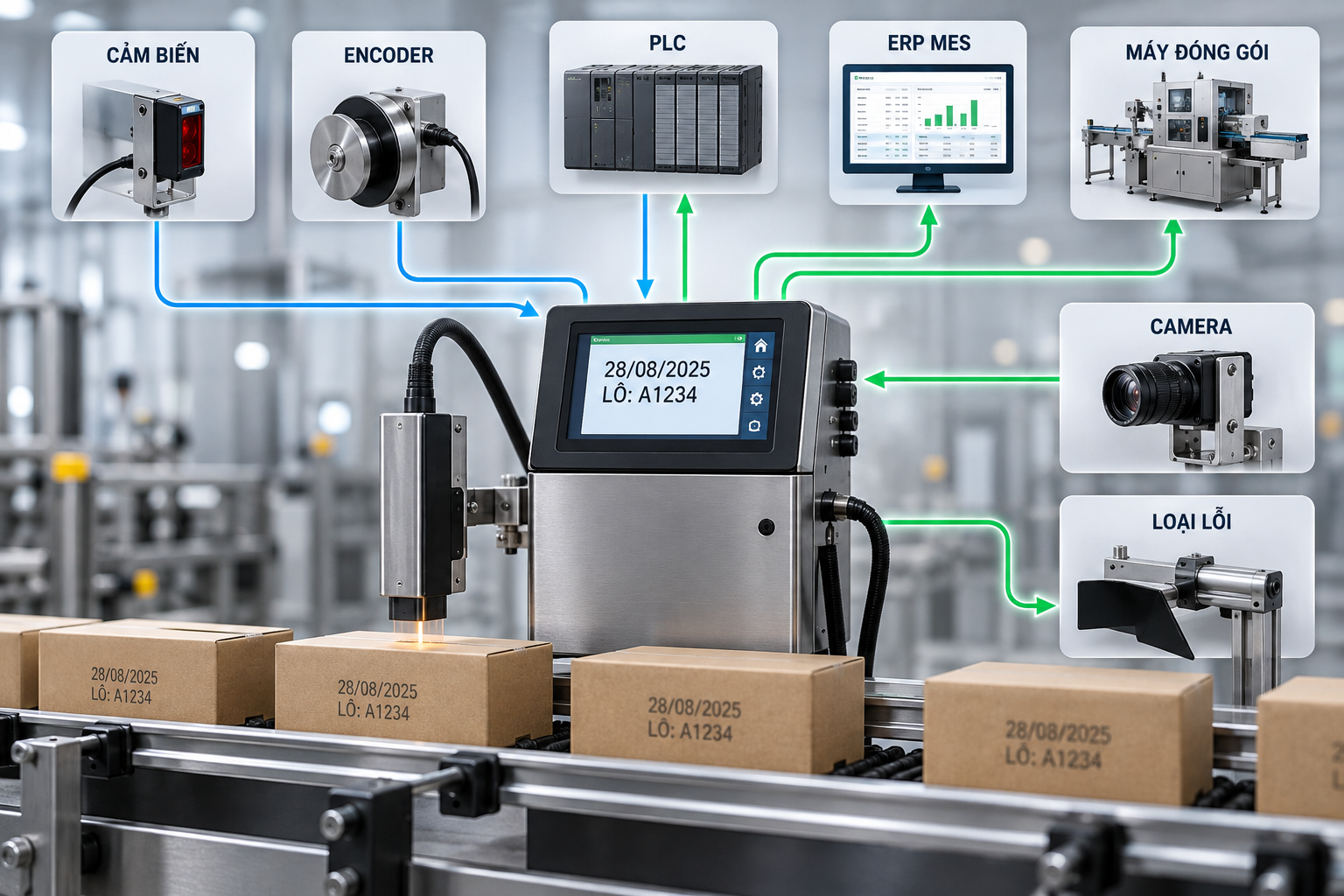

Ảnh 3 Máy in date kết nối cảm biến, encoder, PLC, ERP MES, máy đóng gói, camera và cơ cấu loại
Tín hiệu kích hoạt
Cảm biến quang, cảm biến màu hoặc tín hiệu từ máy đóng gói xác định thời điểm in. Loại cảm biến phải phù hợp vật thể trong suốt, phản quang, màu nền và khoảng cách phát hiện.
Tín hiệu tốc độ
Encoder đo chuyển động băng tải hoặc màng để giữ tỷ lệ ký tự khi tốc độ thay đổi. Vị trí gắn encoder cần tránh trượt và rung.
Dữ liệu sản xuất
PLC, ERP hoặc MES có thể truyền mã hàng, số lô, ngày và mẫu in. Phân quyền, khóa trường và lưu lịch sử giúp giảm nhập liệu lặp lại.
Kiểm tra và loại lỗi
Camera đối chiếu nội dung, độ rõ hoặc vị trí; PLC điều khiển cơ cấu loại. Khoảng cách từ camera đến điểm loại phải đủ cho thời gian xử lý.
Ứng dụng theo dạng dây chuyền và bao bì
Thực phẩm và đồ uống
Mã lô có thể in trên chai, nắp, lon, hộp giấy, túi và màng đóng gói. Dây chuyền nhanh, bề mặt cong hoặc có ngưng tụ cần công nghệ và mực phù hợp.
Dược phẩm và mỹ phẩm
Hộp, nhãn, tuýp, chai và lọ thường cần mã rõ, bố cục ổn định, phân quyền thao tác và khả năng lưu lịch sử thay đổi.
Hóa chất và hàng công nghiệp
Can, thùng, dây cáp, linh kiện và vật liệu xây dựng có thể cần mã bám tốt, tương phản cao hoặc chịu ma sát. Mẫu thật nên được kiểm tra trong điều kiện sử dụng dự kiến.
Các công nghệ máy in date phổ biến

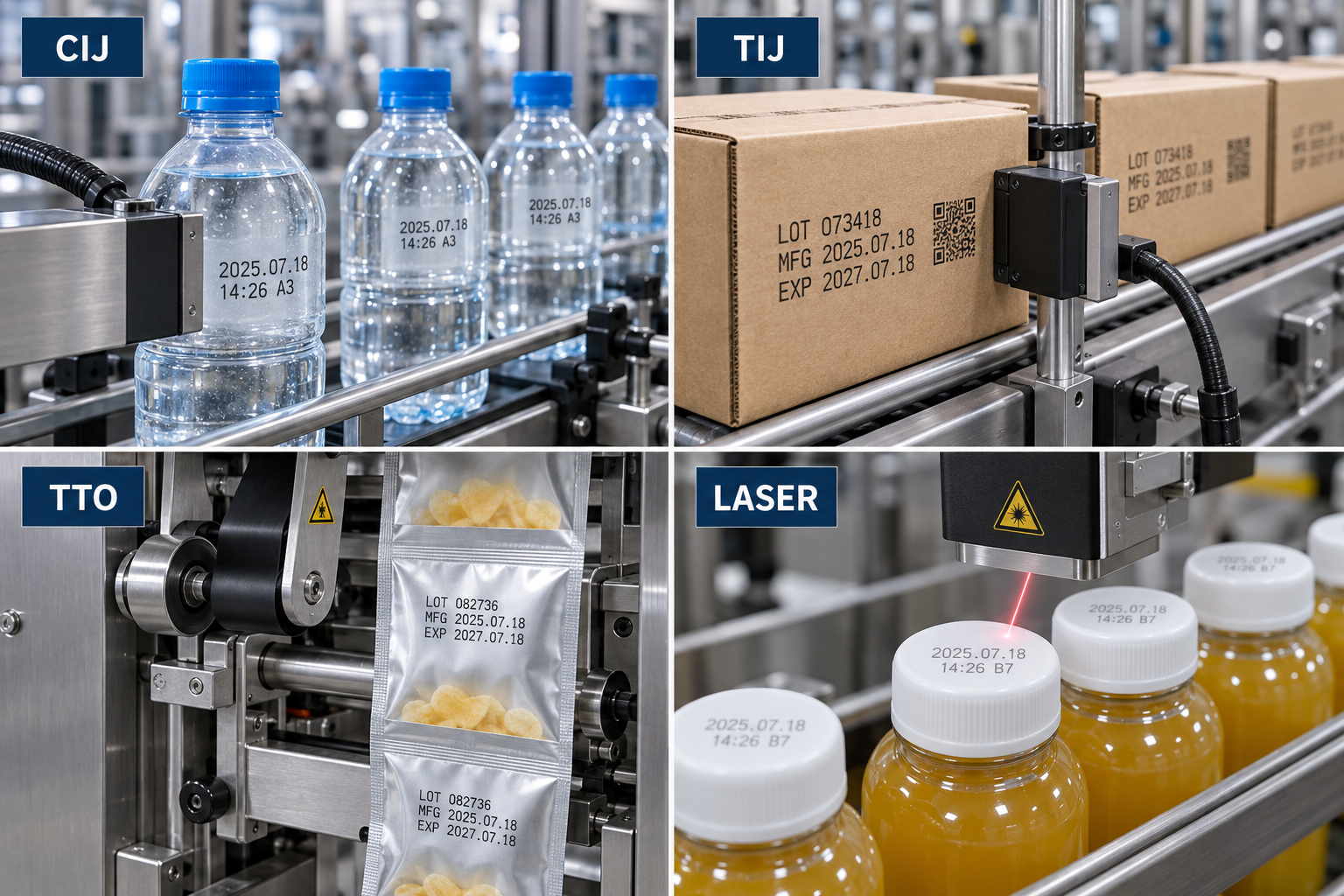

Ảnh 4 CIJ, TIJ, TTO và laser trên các dạng dây chuyền sản xuất
Máy in phun liên tục CIJ
CIJ in không tiếp xúc, phù hợp chai, lon, bề mặt cong và dây chuyền tốc độ cao. Máy linh hoạt với mã chữ số nhỏ nhưng cần mực, dung môi và bảo trì định kỳ.
Máy in phun nhiệt TIJ
TIJ dùng cartridge, cho chữ, barcode và mã QR rõ trên hộp, carton, tem hoặc bề mặt phù hợp. Khoảng cách từ đầu in tới sản phẩm cần ổn định.
Máy in truyền nhiệt TTO
TTO dùng ribbon để in mã lô trên màng cuộn trước khi tạo túi. Công nghệ cho bản in sắc nét và vùng in rộng nhưng cần đồng bộ với máy đóng gói.
Máy khắc laser
Laser tạo mã bền mà không dùng mực trên vật liệu tương thích. Giải pháp cần test mẫu, che chắn an toàn và hệ thống hút khói phù hợp.
Bảng so sánh nhanh công nghệ
| Công nghệ | Phù hợp | Tốc độ | Điểm mạnh | Lưu ý |
| CIJ | Chai, lon, cáp | Cao | Linh hoạt, không tiếp xúc | Mực, dung môi, bảo trì |
| TIJ | Hộp, tem, carton | TB–cao | Nét rõ, máy gọn | Khoảng cách, loại mực |
| TTO | Màng cuộn | TB–cao | Nét sắc, diện tích rộng | Ribbon, đồng bộ máy gói |
| Laser | Nhiều vật liệu phù hợp | Cao | Mã bền, không mực | An toàn, hút khói, test mẫu |
Quy trình chạy thử và nghiệm thu

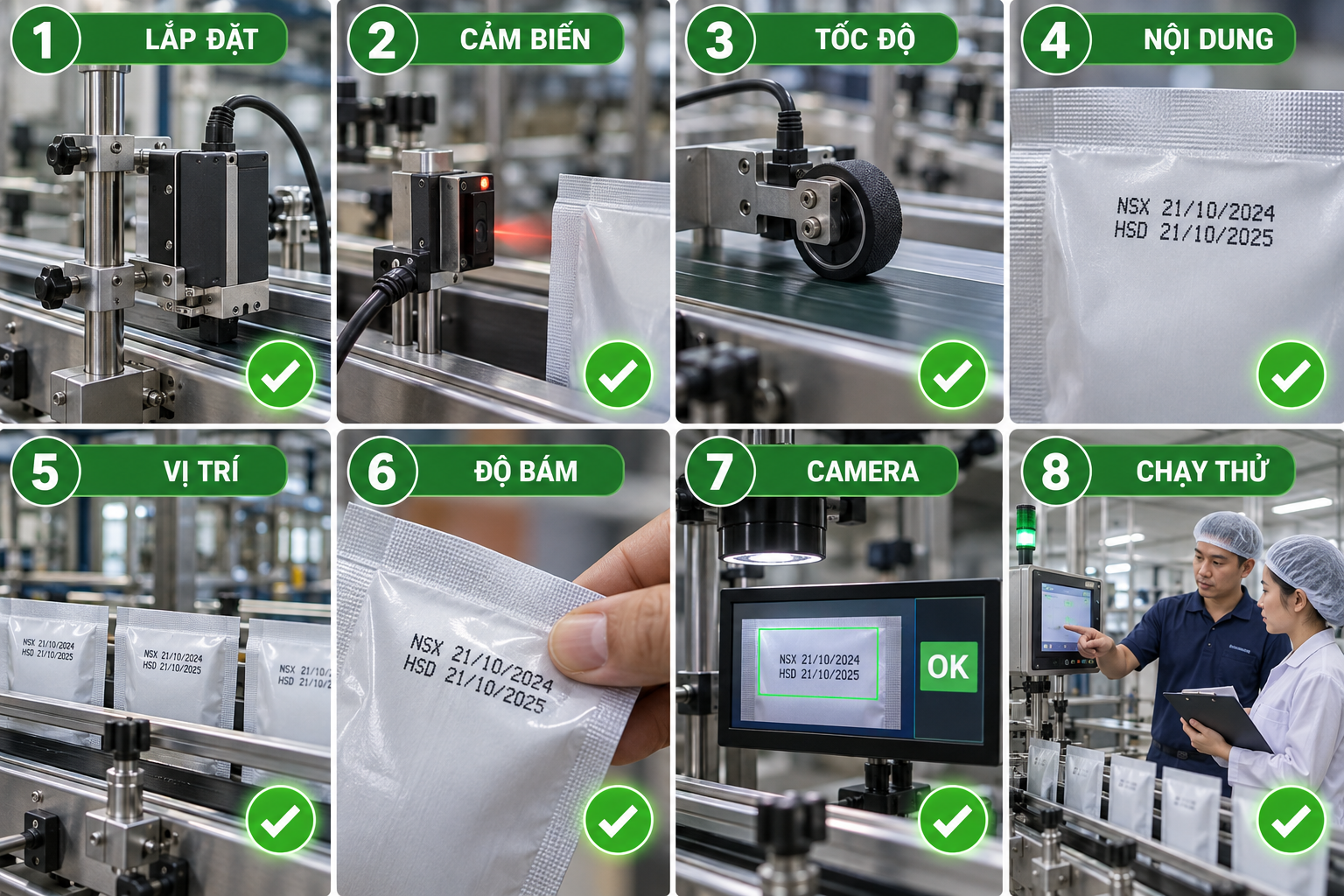

Ảnh 5 Tám hạng mục nghiệm thu từ lắp đặt đến chạy thử và bàn giao
- Xác nhận giá đỡ chắc chắn, đúng khoảng cách và không cản trở thao tác an toàn.
- Chạy thử cảm biến với mọi màu sắc, độ bóng và khoảng cách sản phẩm dự kiến.
- Kiểm tra encoder ở tốc độ thấp, danh định, cao nhất và khi tăng giảm tốc.
- Đối chiếu NSX, HSD, số lô, ca, bộ đếm và định dạng với mẫu đã duyệt.
- Đo độ lệch vị trí bản in trên một chuỗi sản phẩm liên tục.
- Kiểm tra độ khô và độ bám sau ma sát, ngưng tụ hoặc điều kiện bảo quản liên quan.
- Thử camera, cảnh báo, dừng máy và cơ cấu loại bằng mẫu đạt và mẫu lỗi.
- Chạy thử đủ thời gian, ghi nhận lỗi và bàn giao hướng dẫn cho người vận hành.
Nghiệm thu nên dùng sản phẩm thật, vật liệu thật và tốc độ thật. Một bản in đẹp khi máy chạy chậm chưa chứng minh hệ thống đáp ứng điều kiện sản xuất.
Checklist khảo sát trước khi lắp đặt
- Chốt vị trí in, vật liệu, màu nền và tình trạng bề mặt thật.
- Xác định nội dung, số dòng, chiều cao chữ và yêu cầu mã vạch hoặc QR.
- Đo tốc độ băng tải, nhịp máy, khoảng cách sản phẩm và độ rung.
- Đánh giá môi trường bụi, ẩm, nhiệt, nước rửa hoặc hóa chất.
- Xác định nhu cầu kết nối cảm biến, encoder, PLC, ERP, MES và camera.
- So sánh tổng chi phí gồm máy, mực, dung môi, cartridge, ribbon, bảo trì và thời gian dừng.
- Gửi mẫu thật để test độ rõ, độ bám và khả năng đọc sau ma sát hoặc bảo quản.
Lỗi thường gặp và cách xử lý
Nội dung đúng định dạng nhưng sai dữ liệu
Kiểm tra lệnh sản xuất, mã hàng, mẫu đang chọn, đồng hồ máy và nguồn dữ liệu. Tạm dừng in nếu chưa xác định được NSX, HSD hoặc số lô đúng.
Bản in mờ thiếu nét hoặc dễ bong
Kiểm tra đầu in, khoảng cách, tốc độ, độ sạch bề mặt và vật tư. Thử mực hoặc công nghệ khác trên mẫu thật nếu độ bám không đạt yêu cầu.
Mã lệch vị trí hoặc co giãn
Kiểm tra cảm biến, độ trễ, encoder, ray dẫn hướng và độ trượt của băng tải. Sản phẩm phải đi ổn định qua vùng in.
Câu hỏi thường gặp
Có thể lắp máy in date vào dây chuyền đang chạy không?
Có thể trong nhiều trường hợp, nhưng cần khảo sát không gian, tốc độ, điểm kích hoạt, nguồn điện khí, tín hiệu điều khiển và thời gian dừng cho việc lắp đặt, chạy thử.
Máy in date có tự động đổi NSX HSD và số lô không?
Có thể, khi quy tắc ngày, thời hạn và mã lô đã được doanh nghiệp xác lập và cấu hình. Máy không tự quyết định dữ liệu đúng nếu chưa có nguồn hoặc quy tắc được duyệt.
Máy có in được trên túi nhựa và chai PET không?
Có thể, nhưng cần chọn công nghệ và vật tư phù hợp. Độ bóng, lớp phủ, độ ẩm và hình dạng bề mặt đều ảnh hưởng đến độ bám và độ rõ.
Nên chọn CIJ TIJ TTO hay laser?
CIJ thường hợp dây chuyền nhanh và bề mặt cong; TIJ hợp hộp, tem và mã nét; TTO hợp màng cuộn; laser hợp vật liệu tương thích khi cần mã bền. Kết luận nên dựa trên test mẫu và điều kiện dây chuyền.
Vì sao cần gửi mẫu test?
Thông số kỹ thuật không phản ánh hết lớp phủ, độ ẩm, ma sát và tốc độ thực. Test mẫu giúp kiểm chứng vị trí, độ rõ, độ bám, khả năng quét mã và chi phí vận hành trước khi chọn cấu hình.
Kết luận
Máy in date trên dây chuyền chỉ vận hành ổn định khi công nghệ in, vị trí lắp, dẫn hướng, cảm biến, encoder và dữ liệu được thiết kế như một hệ thống. Khảo sát kỹ và nghiệm thu bằng điều kiện thật giúp giảm lỗi, giảm dừng máy và duy trì mã in nhất quán.
|
