Máy in CIJ in chữ nhỏ

Cách tạo mã nhỏ rõ nét trên sản phẩm và linh kiện

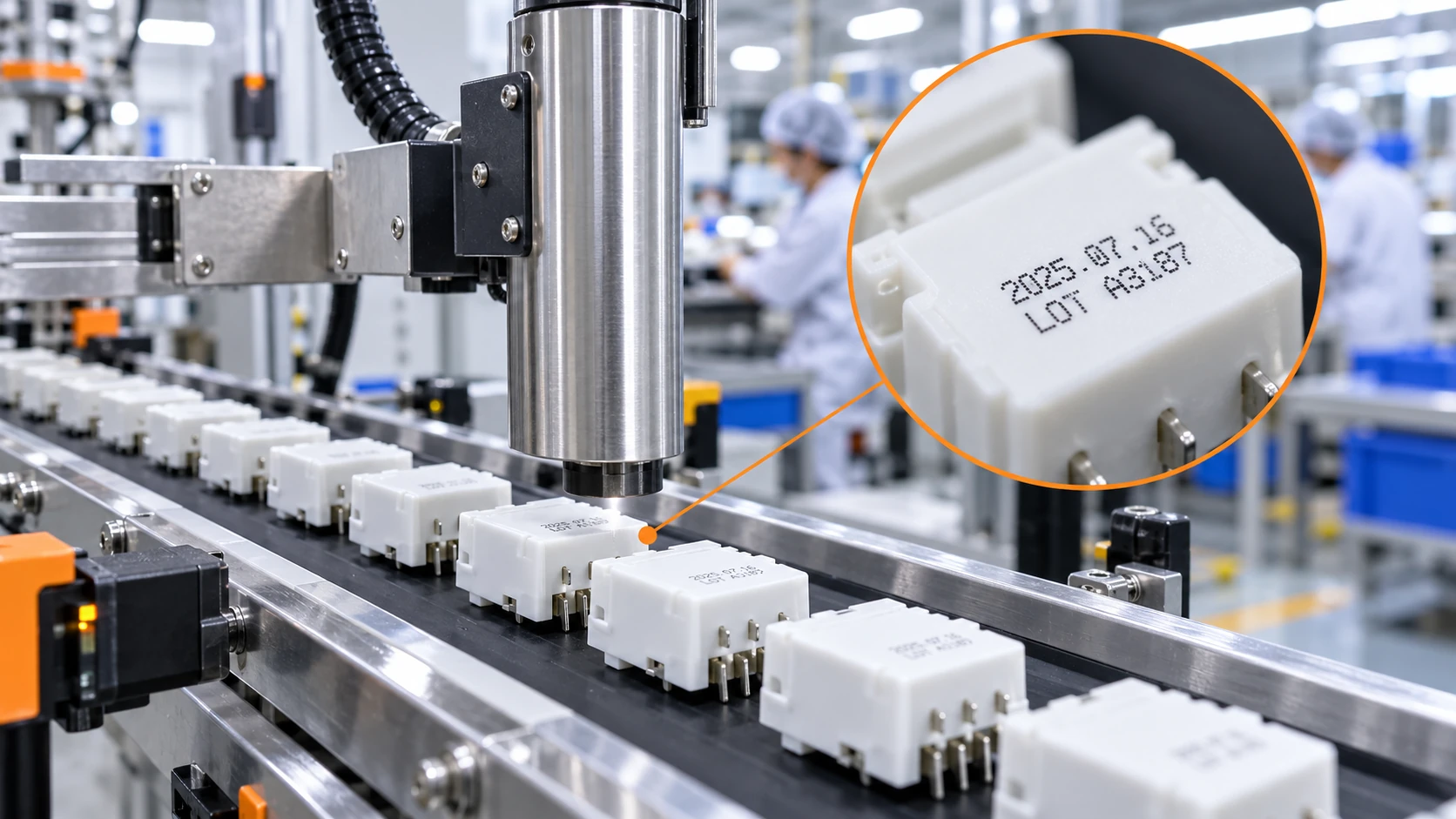

Ảnh 1  Máy in CIJ tạo date và mã lô chữ nhỏ trên linh kiện nhựa đang di chuyển

Máy in CIJ in chữ nhỏ là gì?

Máy in CIJ in chữ nhỏ là máy in phun mực liên tục tạo ký tự ma trận điểm có chiều cao thấp trên sản phẩm hoặc bao bì đang chuyển động. Nội dung thường gồm ngày sản xuất, hạn sử dụng, mã lô, số series, mã linh kiện, số mét và dữ liệu truy xuất. Đầu phun không tiếp xúc giúp in lên bề mặt cong, không phẳng hoặc khó chạm cơ khí như chai, cáp, tuýp và chi tiết máy.

Trong ngành, nhiều hãng gọi nhóm này là “small character CIJ”. Tuy nhiên, “chữ nhỏ” không đồng nghĩa mọi model đều là máy microprint chuyên dụng. Kích thước nhỏ nhất và độ rõ thực tế phụ thuộc model, đầu phun, vòi phun, ma trận font, khoảng cách phun, tốc độ, mực, màu nền và độ ổn định của sản phẩm.

Chữ nhỏ và microprint có giống nhau không?

Khái niệm	Cách hiểu thực tế	Cách xác nhận
CIJ chữ nhỏ	Nhóm CIJ phổ biến dùng cho date, lô và dữ liệu biến đổi kích thước nhỏ	Xem dải chiều cao ký tự và font của đúng model.
Microprint	Yêu cầu ký tự rất nhỏ, mật độ cao hoặc vùng in rất hẹp	Phải test mẫu, phóng đại và xác nhận tiêu chí đọc.
Mã máy đọc	Barcode hoặc mã 2D cần hệ thống quét/camera	Đánh giá độ tương phản, vùng trống và tỷ lệ đọc.

Ví dụ, tài liệu của một model Videojet nêu dải chiều cao danh nghĩa từ 2 đến 10 mm tùy font; tài liệu Linx 9000 Series nêu dải 1,2 đến 20 mm cho một số model. Đây là ví dụ cho tính khác nhau giữa thiết bị, không phải thông số chung của toàn bộ máy CIJ.

Máy CIJ tạo ký tự nhỏ như thế nào?

Dòng mực liên tục được chia thành các giọt nhỏ. Những giọt cần in được tích điện và lệch hướng đến tọa độ trên bề mặt; phần không dùng đi vào máng thu hồi. Ký tự được ghép từ nhiều điểm theo ma trận font. Khi thu nhỏ chữ, sai lệch của từng điểm trở nên dễ thấy hơn, nên cơ khí, khoảng cách phun và trạng thái đầu phun phải ổn định.

Sáu yếu tố quyết định độ rõ của chữ nhỏ

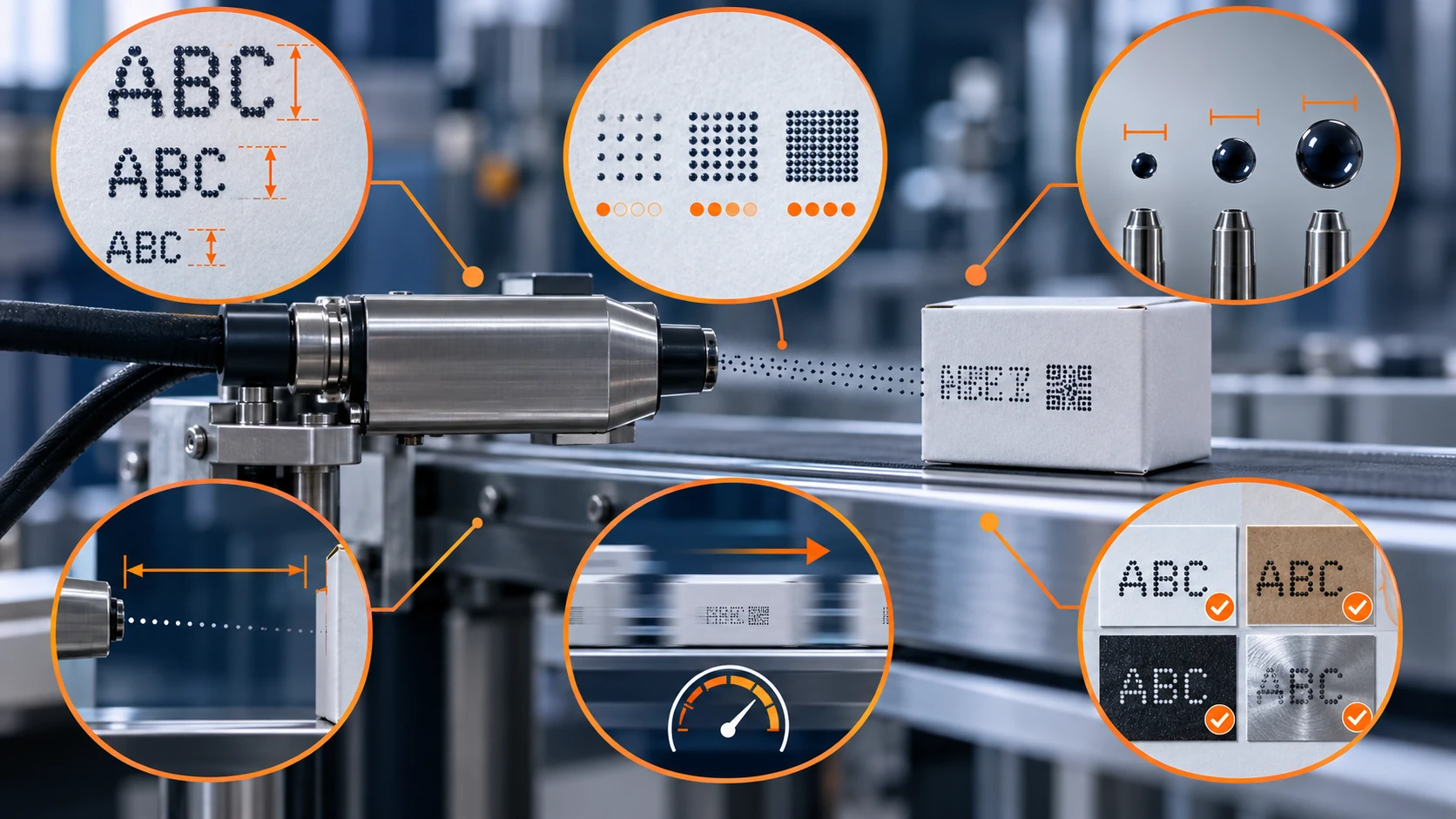

Ảnh 2  Chiều cao chữ, ma trận điểm, kích thước giọt, khoảng cách phun, tốc độ và độ tương phản cùng quyết định độ rõ

Yếu tố	Rủi ro khi in nhỏ	Giải pháp
Chiều cao ký tự	Quá nhỏ làm các điểm sát nhau hoặc mất nét	Chọn dải chiều cao đúng model và test khả năng đọc.
Ma trận font	Ma trận thưa khó phân biệt ký tự tương tự	Chọn font đủ điểm, ưu tiên độ rõ hơn trang trí.
Đầu phun và vòi phun	Cấu hình giọt không phù hợp làm chữ thô hoặc yếu	Chọn đầu phun/nozzle theo khuyến nghị ứng dụng.
Khoảng cách phun	Quá xa làm điểm phân tán và lệch vị trí	Giữ khoảng cách ổn định theo tài liệu model.
Tốc độ	Tốc độ cao có thể giới hạn ma trận hoặc số dòng	Test đúng bản tin tại tốc độ cao nhất.
Tương phản	Mực và nền gần màu làm chữ khó đọc	Chọn màu/công thức mực và vị trí in phù hợp.

Ma trận điểm ảnh hưởng ra sao?

Font 5 x 5 sử dụng ít điểm, thường thuận lợi cho tốc độ nhưng hình dáng ký tự đơn giản. Ma trận nhiều điểm có thể tạo chữ dễ nhận biết hơn, đổi lại cần thêm dung lượng in và có thể ảnh hưởng tốc độ. Các ký tự như 0/O, 1/I, 5/S, 8/B cần được xem kỹ khi chọn font.

• Không thu nhỏ logo hoặc font tùy biến một cách cơ học; hãy thiết kế lại theo lưới điểm thực tế.
• Ưu tiên nội dung ngắn, khoảng cách ký tự đủ thoáng và tránh nét quá dày.
• Đánh giá bằng mắt ở khoảng cách sử dụng thực tế, không chỉ nhìn ảnh phóng đại.
• Với mã máy đọc, dùng thiết bị quét hoặc camera để xác minh thay vì chỉ nhìn bằng mắt.

Khoảng cách đầu phun và độ ổn định cơ khí?

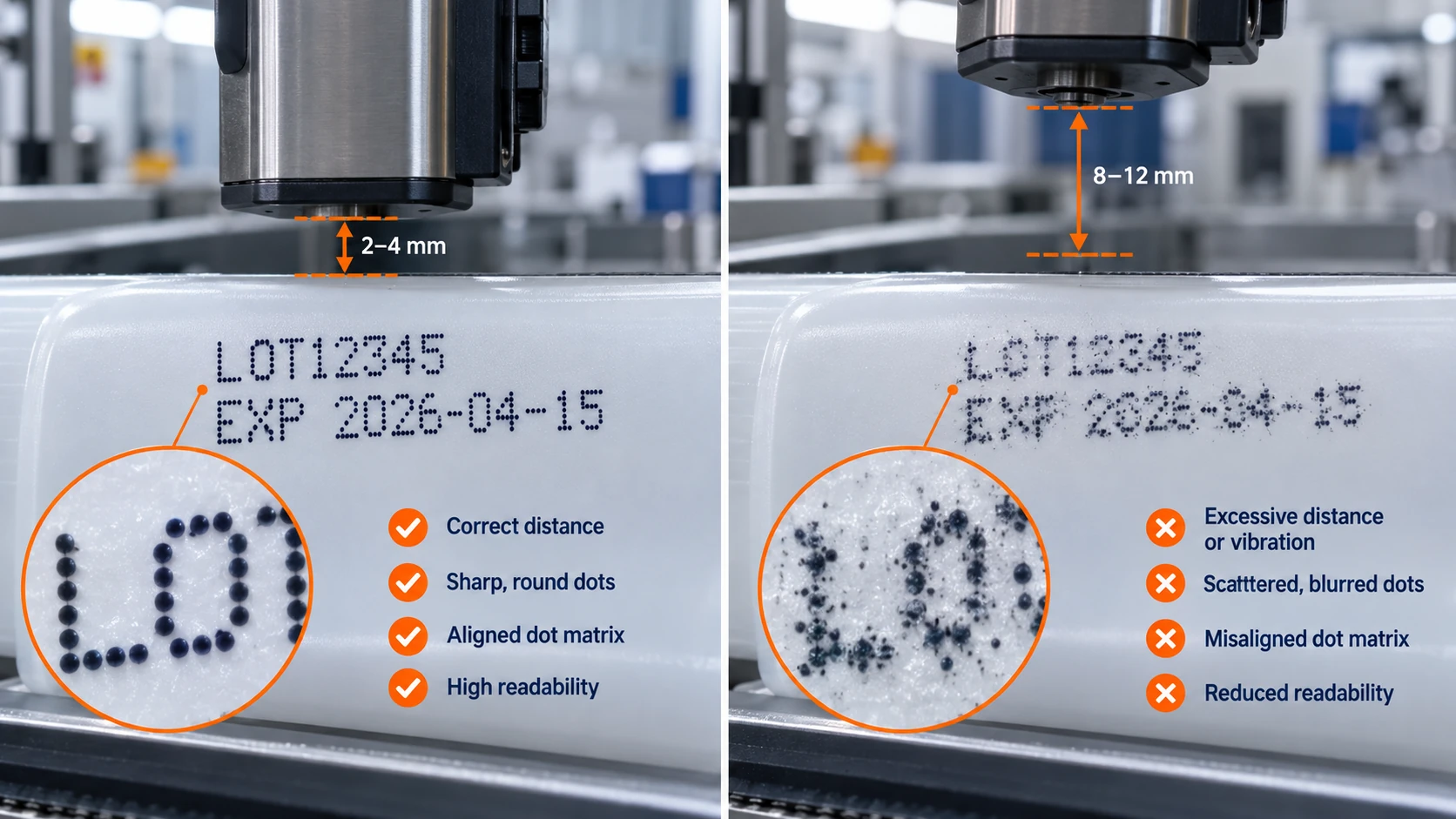

Ảnh 3  Minh họa khoảng cách phun ngắn, ổn định cho điểm mực sắc hơn so với khoảng cách quá xa hoặc rung

Khoảng cách từ đầu phun đến bề mặt càng lớn, giọt càng có nhiều thời gian chịu tác động của không khí và dao động cơ khí. Với chữ nhỏ, vài điểm bị lệch cũng có thể làm giảm khả năng đọc. Vì vậy cần giá đỡ cứng, dẫn hướng sản phẩm và khoảng cách theo đúng tài liệu của model.

Lưu ý: con số thể hiện trong hình là minh họa trực quan, không phải thông số cài đặt. Một tài liệu Videojet, chẳng hạn, nêu khoảng cách tối ưu 12 mm và dải 5–15 mm cho model cụ thể. Doanh nghiệp phải dùng thông số của máy được chào và kiểm chứng bằng test.

• Tránh đặt đầu phun tại đoạn băng tải nối, vị trí rung hoặc sản phẩm dễ nghiêng.
• Dùng cơ cấu chỉnh ba trục để thiết lập vị trí và khóa chắc sau khi cân chỉnh.
• Giữ bề mặt đi qua đầu phun với sai số khoảng cách nhỏ nhất có thể.
• Vệ sinh đầu phun theo hướng dẫn; cặn mực có thể làm điểm chữ nhỏ biến dạng rõ rệt.

Ứng dụng máy in CIJ chữ nhỏ theo vật liệu

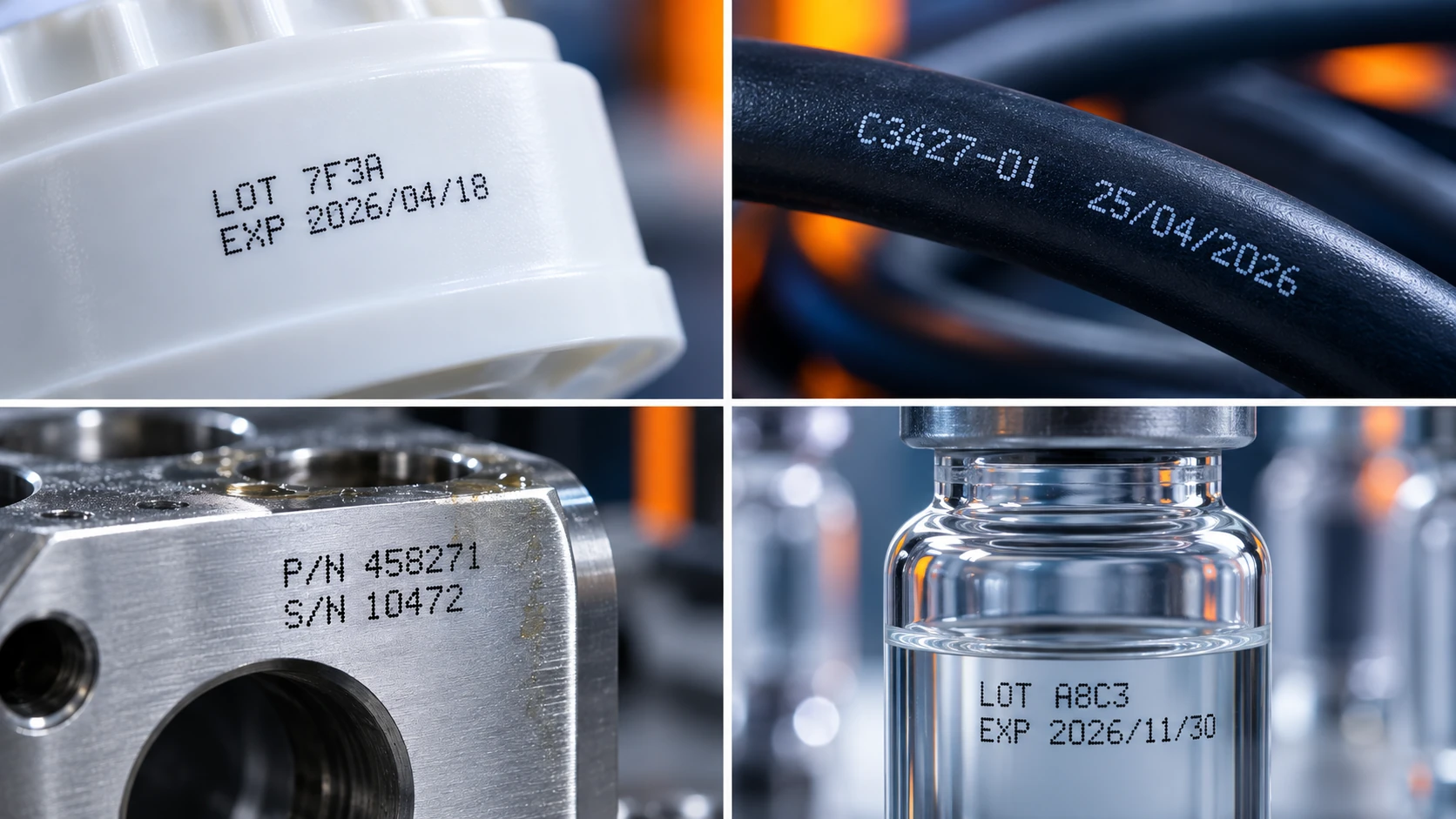

Ảnh 4  Mã chữ nhỏ trên nhựa, dây cáp, linh kiện kim loại và chai thủy tinh

Sản phẩm	Nội dung thường in	Điểm cần test
Linh kiện nhựa	Mã lô, model, series	Năng lượng bề mặt, dầu khuôn và vùng in hẹp.
Dây cáp và ống	Quy cách, mét dài, ngày sản xuất	Độ cong, ma sát, tốc độ kéo và encoder.
Kim loại	P/N, S/N, lô	Dầu gia công, phản sáng, chống dung môi.
Chai lọ thủy tinh	Date, lô, mã ca	Ngưng tụ, độ trong, cong và va chạm.
Bao bì thực phẩm	NSX, HSD, lô	Màu nền, màng bóng, quy định mực.
Dược mỹ phẩm	Lọ, tuýp, nắp, hộp	Độ rõ, truy xuất và kiểm soát dữ liệu.

Chọn mực cho ký tự nhỏ

Độ rõ không chỉ đến từ máy. Mực phải tạo điểm gọn, tương phản và bám trên bề mặt trong điều kiện vận hành thực tế. Domino cho biết CIJ có các lựa chọn mực khô nhanh, tương phản cao và công thức chuyên dụng; việc phù hợp vẫn cần đối chiếu vật liệu, quy trình sau in và yêu cầu an toàn.

Điều kiện	Mục tiêu của mực	Bài test nên làm
Nhựa PE PP	Tăng độ bám trên bề mặt khó	Chà xát, băng dính và lão hóa ngắn hạn.
Kim loại có dầu	Hạn chế mất nét hoặc bong	In trước/sau làm sạch và mô phỏng dầu thực tế.
Chai lạnh ẩm	Bám trên bề mặt có ngưng tụ	Test ngay tại nhiệt độ dây chuyền.
Nền tối	Tạo tương phản dễ đọc	So mực màu hoặc pigment trên mẫu thật.
Sản phẩm chịu nhiệt	Giữ mã sau xử lý	Mô phỏng nhiệt độ và thời gian thực tế.
Mã quét tự động	Tạo điểm đều, tương phản ổn định	Đo tỷ lệ đọc bằng đúng camera/máy quét.

Tốc độ và chữ nhỏ có mâu thuẫn không?

Chữ nhỏ không tự động có nghĩa tốc độ cao. Tốc độ còn phụ thuộc số dòng, ma trận, chiều dài bản tin và tần suất sản phẩm. Một tài liệu Videojet công bố tốc độ tối đa với điều kiện một dòng và mật độ ký tự cụ thể; Domino cũng mô tả hiệu năng thay đổi theo đầu phun và cấu hình. Hãy yêu cầu nhà cung cấp ghi rõ điều kiện của mọi con số tốc độ.

So sánh CIJ chữ nhỏ với TIJ và laser

Tiêu chí	CIJ	TIJ	Laser
Bề mặt cong/không đều	Linh hoạt, đầu phun nhỏ	Cần giữ khoảng cách rất ổn định	Phụ thuộc trường quét và tiêu cự.
Độ sắc nét	Dạng ma trận điểm công nghiệp	Thường cho chữ và mã sắc nét	Rất nét trên vật liệu tương thích.
Tốc độ liên tục	Lợi thế với mã nhỏ trên nhiều dây chuyền	Phụ thuộc bản tin và cartridge	Phụ thuộc công suất, vật liệu, thời gian tương tác.
Vật tư	Mực và makeup	Cartridge hoặc hệ mực	Không dùng mực; có thể cần hút khói.
Điểm phải test	Font, mực, khoảng cách, tốc độ	Độ bám và khoảng cách đầu in	Độ tương phản, an toàn và ảnh hưởng vật liệu.

Quy trình test mẫu chữ nhỏ tại Inknova

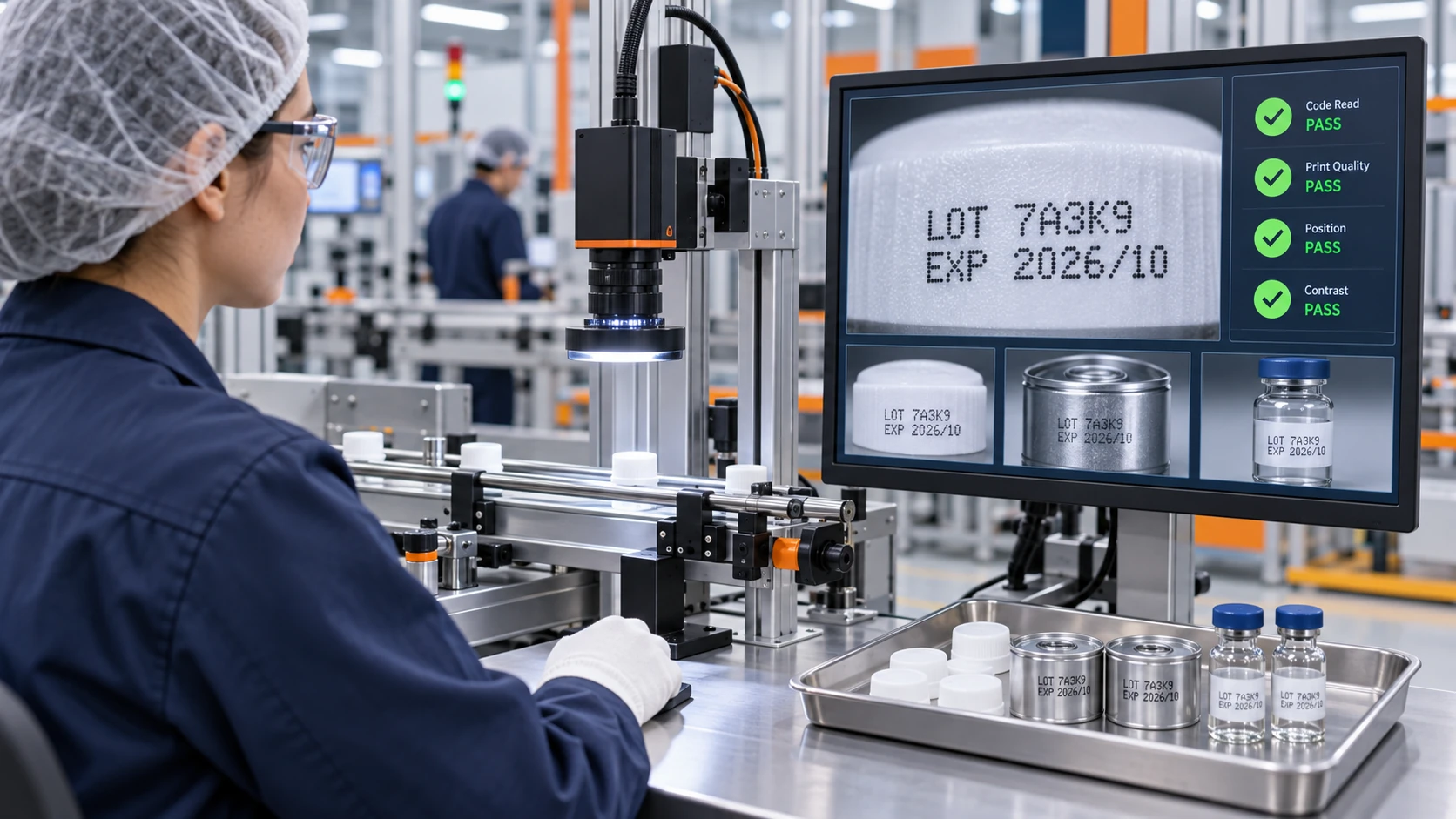

Ảnh 5  Camera phóng đại kiểm tra độ rõ, vị trí, tương phản và khả năng đọc của mã CIJ chữ nhỏ

Bước	Thực hiện	Kết quả cần ghi
1. Nhận mẫu thật	Gửi đúng vật liệu, lớp phủ, màu và trạng thái bề mặt	Mã mẫu, vị trí in và điều kiện bảo quản.
2. Chốt bản tin khó nhất	Dùng ký tự nhỏ nhất, nhiều dòng nhất và dữ liệu thật	Font, ma trận, chiều cao và chiều dài.
3. Chọn cấu hình	Máy, đầu phun, mực, khoảng cách và hướng in	Toàn bộ thông số có thể tái lập.
4. Chạy đủ tốc độ	Thấp, danh định, cao nhất và lúc tăng giảm tốc	Độ co giãn, bỏ mã và lệch vị trí.
5. Kiểm tra độ bám	Chờ khô rồi chà, dán băng hoặc xử lý mô phỏng	Tiêu chí đạt/không đạt đã thống nhất.
6. Đánh giá khả năng đọc	Mắt người, kính phóng đại, camera hoặc máy quét	Tỷ lệ đọc và lỗi ký tự.
7. Lưu mẫu và biên bản	Giữ mẫu chuẩn cùng ảnh và cấu hình	Cơ sở nghiệm thu khi lắp máy.

10 tiêu chí chọn máy CIJ in chữ nhỏ

• Chiều cao ký tự tối thiểu theo đúng model và font.
• Ma trận điểm đủ phân biệt ký tự dễ nhầm.
• Tốc độ thực với bản tin khó nhất.
• Đầu phun và vòi phun phù hợp kích thước điểm.
• Khoảng cách phun và độ ổn định của giá đỡ.
• Mực bám tốt, khô đủ nhanh và tương phản.
• Khả năng in trên bề mặt cong, bóng, ẩm hoặc có dầu.
• Encoder, cảm biến và dẫn hướng sản phẩm.
• Camera hoặc phương pháp xác minh khả năng đọc.
• Chi phí vật tư, vệ sinh, bảo trì và hỗ trợ kỹ thuật.

Lỗi thường gặp và cách xử lý

Hiện tượng	Nguyên nhân có thể	Hướng kiểm tra
Chữ nhòe	Khoảng cách xa, rung, mực chưa khô	Cơ khí, khoảng cách, mực và vị trí chạm.
Mất điểm	Đầu phun bẩn, thông số giọt không ổn định	Vệ sinh đúng quy trình và chẩn đoán máy.
Chữ co giãn	Tốc độ thay đổi hoặc encoder trượt	Tín hiệu, bánh đo và hiệu chuẩn xung.
Khó phân biệt ký tự	Font/ma trận quá thưa hoặc chữ quá nhỏ	Đổi font, tăng chiều cao hoặc giãn ký tự.
Mã bám kém	Mực không hợp bề mặt hoặc còn dầu/nước	Test công thức mực và chuẩn bị bề mặt.
Camera đọc không ổn định	Tương phản, ánh sáng, vùng trống chưa đủ	Tối ưu mã, chiếu sáng và vị trí camera.

Câu hỏi thường gặp

Máy in CIJ có thể in chữ nhỏ bao nhiêu mm?

Không có một mức chung. Một số model công bố từ khoảng 1,2 hoặc 2 mm, nhưng phải xác nhận theo đầu phun, font, tốc độ và mẫu thật.

Chữ càng nhỏ có càng tiết kiệm mực không?

Có thể giảm lượng mực cho mỗi bản in, nhưng không nên thu nhỏ dưới ngưỡng đọc hoặc làm mã mất ổn định.

CIJ in chữ nhỏ trên bề mặt cong được không?

Có. Đầu phun không tiếp xúc phù hợp nhiều bề mặt cong, nhưng cần dẫn hướng và giữ khoảng cách ổn định.

CIJ chữ nhỏ có in mã QR được không?

Một số model hỗ trợ mã 2D; cần test cấu hình điểm, vùng trống, tốc độ và tỷ lệ camera đọc.

Cần gửi gì để Inknova test mẫu?

Gửi sản phẩm thật, nội dung nhỏ nhất, tốc độ, vị trí in, điều kiện bề mặt và yêu cầu độ bám/khả năng đọc.

Kết luận

Muốn máy in CIJ tạo chữ nhỏ rõ nét, doanh nghiệp phải chọn đồng bộ model, đầu phun, font, mực, khoảng cách, cơ khí và tốc độ. Bài test trên mẫu thật với bản tin khó nhất là căn cứ đáng tin cậy để chốt cấu hình và nghiệm thu.
